Danfoss Optyma iCO2 Anwendungsleitfaden Seite 59

Anwendungsleitfaden
Fehlercode E39 – Fehler Niederdruckfühler (B2) (Saugseite)
Optyma iCO
TM
Elektronischer Regler
CN214
5 V DC
Ausgang
1. Erkannter Zustand
1. Drahtbruch (ca. 4,5 V, für 10 s)
2. Kurzschluss (ca. 0,5 V, für 10 s)
2. Zeitpunkt der Erkennung
Versorgungsspannung EIN
3. Geschätzte Ursachen
Produktbezogene Faktoren:
1. Verdrahtung, Verbindung
von Anschlüssen
2. Elektronischer Regler
Optyma™ iCO2
3. Niederdruckfühler
4. Press. Fühlerverdrahtung
5. CO2-Zyklus
6. Ref.-Gasleck
7. Serviceventil
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Betrieb des Optyma™ iCO2
wird unterbrochen.
© Danfoss | Climate Solutions | 2023.08

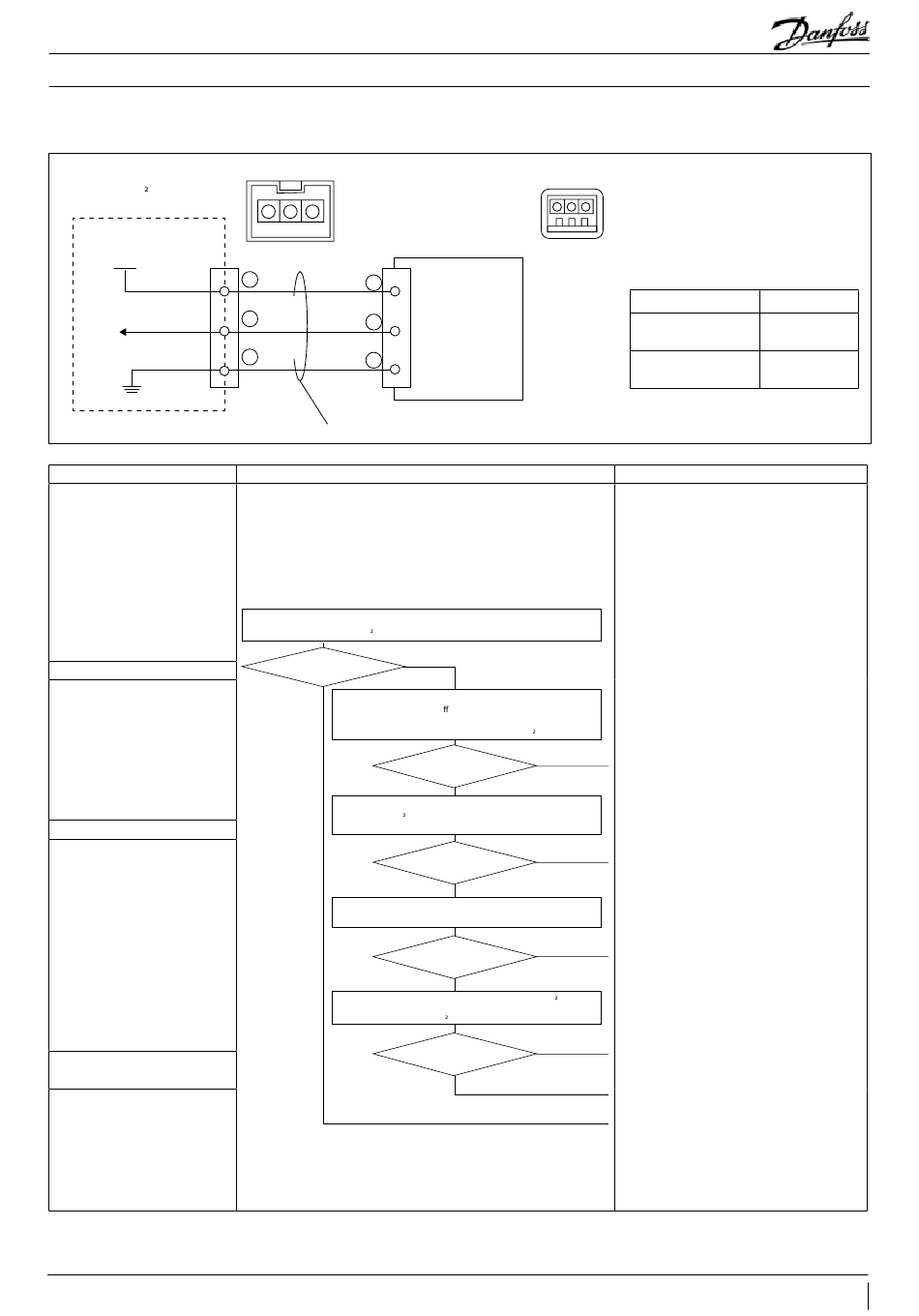

11. Fehlersuche und -behebung: Diagnose für Fehlercodes
CN214 (Seite des elektronischen Reglers)
1 2 3
1 RD V cc
1
V out
2 WT
2
3 BK Erde
3
Anschlusskabel Niederdruckfühler
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels
2. Prüfen, ob Rohre verbogen/blockiert oder Filter verstopft sind
3. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
Annulieren Sie Fehlercodes durch Ein- und Ausschalten der Versorgungsspannung
und starten Sie die Optyma™ iCO -Einheit neu.
Derselbe Fehlercode
wird erneut angezeigt?
NEIN
Schalten Sie die Netzstromversorgung (230 V AC) des Systems aus
(bevor Sie die Wartungstür ö nen) und überprüfen Sie Folgendes
nach 5 Minuten.
・ Korrosion des elektronischen Reglers Optyma™ iCO
Trennen Sie die Anschlüsse vom elektronischen Regler
des Optyma™ iCO und einem Druckfühler und prüfen Sie,
ob ein Drahtbruch oder/und ein Kurzschluss vorliegt.
Die Widerstände zwischen den Anschlussklemmen
(①–③, ②–③) für den Druckfühler messen.
Tauschen Sie den elektronischen Regler des Optyma™ iCO
aus und setzen Sie anschließend die Fehlercodes zurück.
Starten Sie die Optyma™ iCO -Einheit neu.
Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2
gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden
im Verdampfer oder in den Rohren zwischen einem Verdampfer
und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls.
Niederdruckfühlerseite
1 2
Niederdruckfühler
(B2)
JA
JA
Korrosion festgestellt?
NEIN
JA
Drahtbruch oder
Kurzschluss festgestellt?
NEIN
Drahtbruch oder
JA
Kurzschluss an einem Teil
der Klemmen?
NEIN
JA
Normaler Betrieb?
NEIN
3
Klemmen
① Rot – ③ Schwarz
(V cc – Erde)
Rot – Schwarz
② ③
(V out – Erde)
Ursache (ergriffene Maßnahme)
Fehlerhafte Teile austauschen
Druckfühler-Anschlusskabel
(Verbindungskabel austauschen)
Fehler Druckfühler
(Druckfühler austauschen)
Fehler Elektronischer Regler Optyma™ iCO2
(Reparatur abgeschlossen)
Kältemittelleck, Blockade
(Leckstelle ermitteln und Teile austauschen)
Auf Folgen achten
AB399636244436de-000203
Sollwert Ventil
97,8 kΩ
2,05 kΩ
