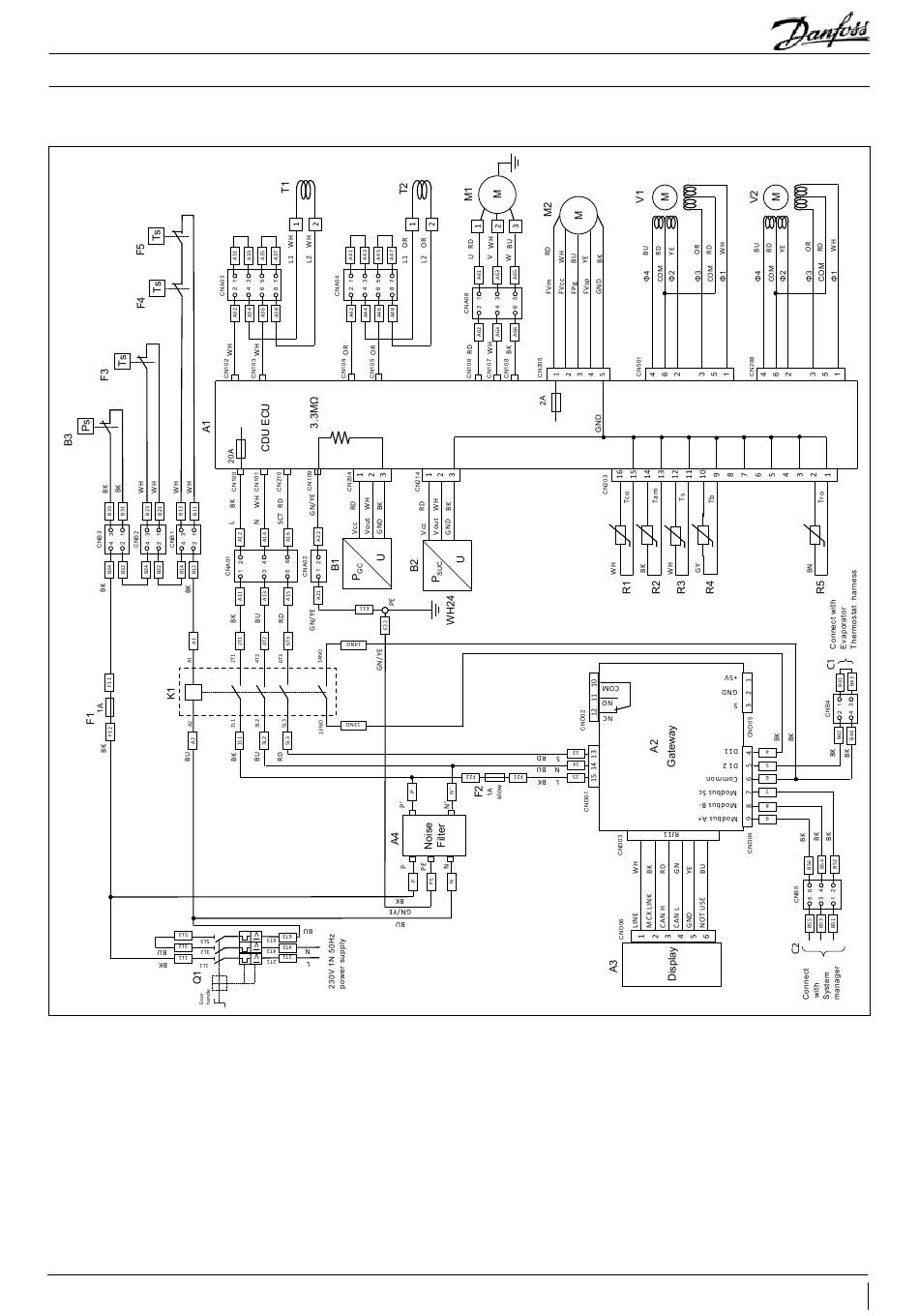

3.2 Schaltplan

Ｘ
Ｘ
Ｘ
A1: Regler Verflüssigungssatz
A2: Gateway Verflüssigungssatz
A3: Anzeige Verflüssigungssatz
A4: Entstörfilter
B1: Hochdruckfühler
B2: Niederdruckfühler
B3: Hochdruckschalter
C1: Verbindung zum Verdampferthermostat (Regler)
C2: Verbindung mit den Systemmanager
F1: Sicherung (Schaltkreis Druck- und Thermoschalter)
F2: Sicherung (Gateway-Schaltkreis)
F3: Thermoschalter (Verdichter)
F4: Thermoschalter (Drossel1)
F5: Thermoschalter (Drossel2)
© Danfoss | Climate Solutions | 2023.08
3. Komponentenliste
K1: Schütz
M1: Verdichter
M2: Lüftermotor
Q1: Hauptschalter
R1: Druckgastemp.-Thermistor
R2: Umgebungsluft-Thermistor
R3: Sauggas-Thermistor
R4: Sammlereintritts-Thermistor
R5: Gaskühleraustritts-Thermistor
T1: Drossel1
T2: Drossel2
V1: Expansionsventil (Hauptventil)
V2: Expansionsventil (Bypass)
Aderfarbe
BK: schwarz
BU: blau
BN: braun
GN: grün
GY: grau
OR: orange
RD: rot
YE: gelb
WH: weiß
