Anwendungsleitfaden
Fehlercode E33 – Fehler Temperaturfühler Saugseite (R3)
Optyma™ iCO
Elektronischer Regler
CN203
5 V DC
1. Erkannter Zustand
1. Drahtbruch
(-30 °C oder niedriger, für 10 s)
2. Kurzschluss
(150 °C oder höher, für 10 s)
2. Zeitpunkt der Erkennung
Versorgungsspannung EIN
3. Geschätzte Ursachen
1. Thermistor
2. Verbindungsfehler im
Anschluss, Drahtbruch usw.
3. Elektronischer Regler
Optyma™ iCO2
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Der Betrieb wird mit anderen
Einstellungswerten fortgesetzt.
Oder Betrieb des Optyma™ iCO2
wird unterbrochen.
54
AB399636244436de-000203

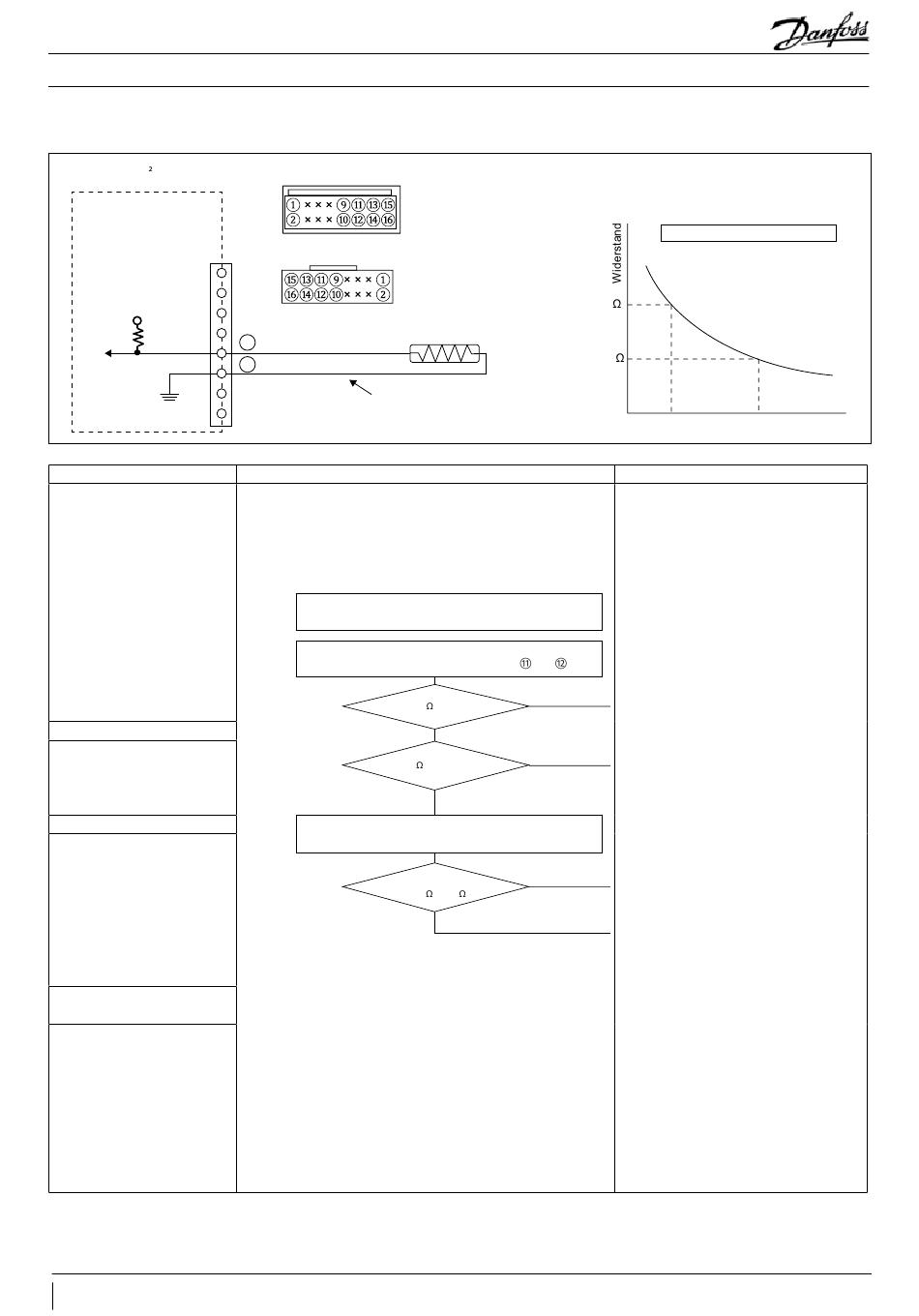

11. Fehlersuche und -behebung: Diagnose für Fehlercodes
CN203 (Seite des elektronischen Reglers)
Seite des Thermistorsatzes
Sauggas-Thermistor (R3)
11
WH
12
WH
Thermistorsatz
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels
2. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
ACHTUNG: Schalten Sie die Netzversorgung (230 V AC)
zum System aus
Trennen Sie CN203, messen Sie den Widerstand des saugseitigen
Thermistors durch Messen der Klemmen zwischen
Ca. 1800 k oder höher?
NEIN
Ca. 3,7 k oder niedriger?
NEIN
Verbinden Sie die Anschlüsse wieder und überprüfen Sie
die Thermistortemperatur im Wartungsmodus erneut
Normalwert, zwischen
1800 k ÷3,7 k ?
Normal
Hinweis
Überprüfung des Widerstandswerts:
(Thermistor von Hand halten)
1. Widerstandswert lesen
2. Temperatur zwischen den Werten in der Widerstands-Temperatur-
Tabelle und dem gemessenen Wert abgleichen.
(Kriterien:
Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK
bewertet. Thermistor austauschen)
Eigenschaften des Thermistors
Ca.
1800 k
Ca.
3,7 k
-40 C
Ursache (ergriffene Maßnahme)
und
JA
Saugseitiger Thermistor defekt
(Thermistor austauschen)
JA
Saugseitiger Thermistor kurzgeschlossen
(Thermistor austauschen)
Fehler Elektronischer Regler Optyma™ iCO2
Anormal
(Elektronischen Regler des Optyma™ iCO2
austauschen)
Reparatur abgeschlossen
(Auf Folgen achten)
© Danfoss | Climate Solutions | 2023.08
Temp.
100 °C
