Anwendungsleitfaden

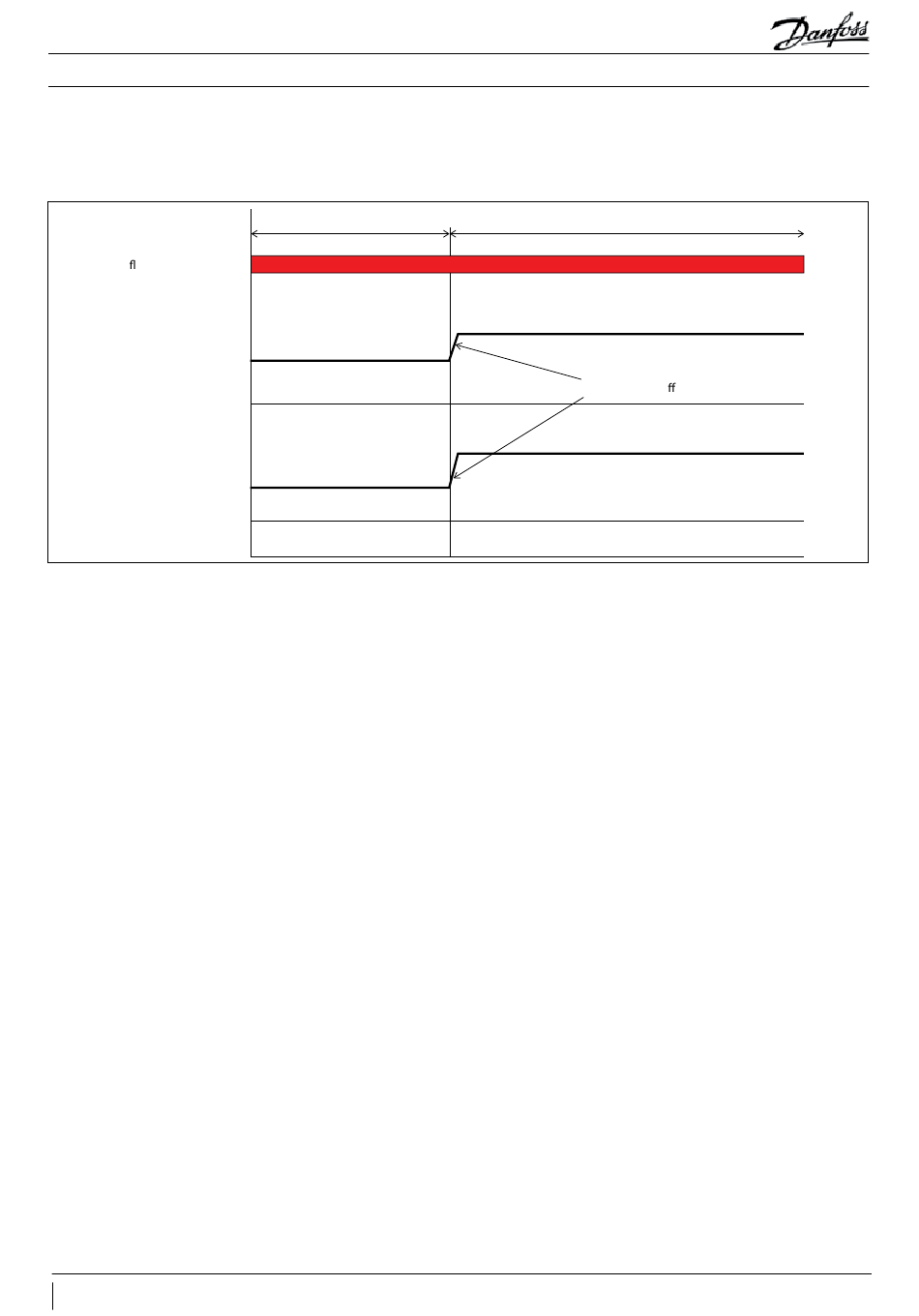

10.8 Vakuummodus
Der Vakuummodus wird durch r12 = 2 eingestellt.
Im Vakuummodus werden die Ventile voll geöffnet.
Ver üssigungsbetrieb
Hochdruckventil
Sammlerventil
10.9 Lüfterdrehzahlregelung:
Wenn der Temperaturunterschied zwischen der Temperatur am Gaskühlersaustritt und der Umgebungstemperatur größer als 10 K ist,
wird die Lüfterdrehzahl jeweils um einen Schritt von 50 U/min erhöht, bis der Temperaturunterschied bei oder unter 10 K liegt.
Wenn die Umgebungstemperatur unter der Verdampfereinstellung liegt, wird die Lüfterdrehzahl so eingestellt, dass der Druck
am Gaskühleraustritt 30 bar über dem Saugdruck gehalten wird.
10.10 Druckmanagement bei ungewöhnlichem Druckanstieg
Regelung zur Vermeidung von Sammlerüberdruck im Stillstand
Im Stillstand wird der Sammlerdruck vom Gaskühler-Druckmessumformer abgelesen. Wenn der Sammlerdruck bis zu einem Grenzwert
ansteigt, öffnet sich das Sammlerventil und erzwingt einen Neustart des Verdichters.
• Wenn das Ventil ein Schrittmotorventil ist (o09 = 0): Der Sammlerdruckgrenzwert im Stillstand beträgt P_limit = 76 bar.
• Wenn das Ventil ein AKV ist (o09 = 1): Der Sammlerdruckgrenzwert ist P_limit = Saugdruck + 30 bar und weniger als 76 bar.
Hinweis:
Zwischen Stopp und Neustart besteht eine Zeitverzögerung von mindestens 180 Sekunden (siehe 10.2). Während dieser Zeit
ist das Sammlerventil geöffnet und der Sammlerdruck wird mit dem Saugdruck des Verdichters ausgeglichen.
Regelung zur Vermeidung von Sammlerüberdruck im Betrieb
Wenn die Temperatur am Sammlereintritt
• 27 °C, das Sammlerventil ist voll geöffnet
• 30 °C erreicht, wird der Verdichter langsamer
• 33 °C erreicht, stoppt der Verdichter.
Regelung zur Vermeidung eines Gaskühlerüberdrucks im Betrieb
Der Verdichter wird langsamer, wenn der Druck am Gaskühleraustritt höher als 118 bar ist.
Der Verdichter wird durch einen Sicherheits-Druckschalter angehalten, wenn der Druck am Verdichteraustritt über 140 bar liegt.
48
AB399636244436de-000203
10. Arbeitsablauf des Reglers
Stopp
AUS
0
0
Der Vakuummodus wird akzeptiert, wenn der Ver üssigungssatz angehalten wird.
Vakuummodus R12 = 2
Ventile voll geö net
© Danfoss | Climate Solutions | 2023.08
