Danfoss Optyma iCO2 Anwendungsleitfaden Seite 51

Anwendungsleitfaden

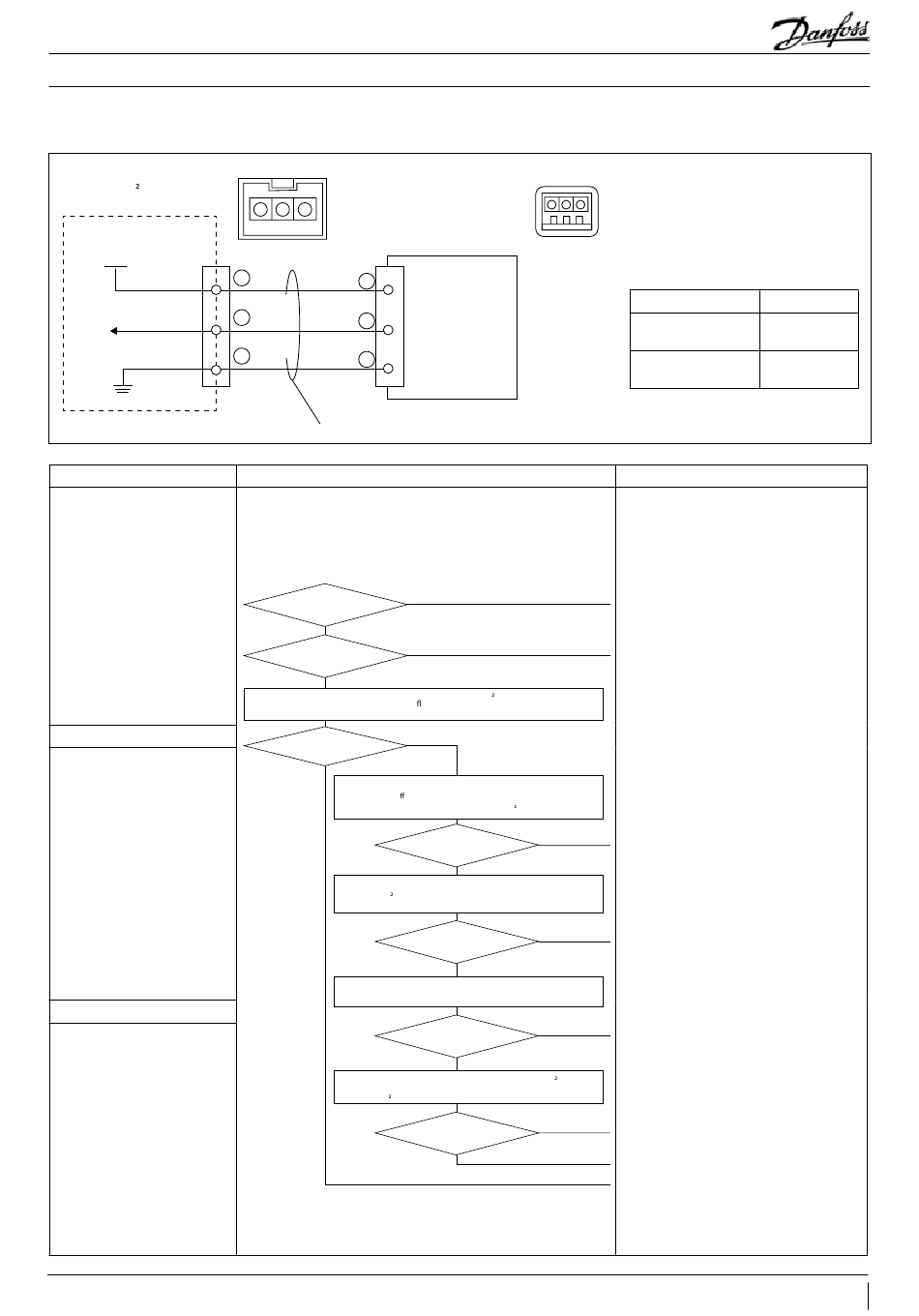

Fehlercode A2 – Niederdruckalarm (Fühler B2)
CN214 (Seite des elektronischen Reglers)
Optyma iCO
TM
Elektronischer Regler
CN214
5 V DC
Ausgang
1. Erkannter Zustand
Niederdruck unter 14 bar für 10 s
2. Zeitpunkt der Erkennung
Wenn ein Verflüssigungs-
betriebssignal vom GW
von AUS auf EIN wechselt
3. Geschätzte Ursachen
1. Kältemittel nicht
eingefüllt oder Leck
2. Niederdruckfühler
© Danfoss | Climate Solutions | 2023.08
11. Fehlersuche und -behebung: Diagnose für Fehlercodes
1 2 3
1 RD V cc
1
2 WT V out
Niederdruckfühler
2
(B2)
3 BK Erde
3
Anschlusskabel Niederdruckfühler
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels/geschlossene Serviceventile
2. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
JA
Richtige Gasmenge?
NEIN
JA
Leckageprüfung des Systems?
NEIN
Annulieren Sie die Fehlercodes und starten Sie die Optyma™ iCO -Einheit neu. Um alle
Alarme zurückzusetzen, schalten Sie den Ver üssigungssatz aus, warten Sie fünf Minuten
und schalten Sie die Einheit wieder ein.
JA
Derselbe Fehlercode
wird erneut angezeigt?
NEIN
Schalten Sie die Netzstromversorgung (230 V AC) des Systems aus (bevor Sie
die Wartungstür ö nen) und überprüfen Sie Folgendes nach 5 Minuten.
・ Korrosion des elektronischen Reglers Optyma™ iCO
Trennen Sie die Anschlüsse vom elektronischen Regler des
Optyma™ iCO und einem Niederdruckfühler und prüfen Sie,
ob ein Drahtbruch oder/und ein Kurzschluss vorliegt.
Kurzschluss festgestellt?
Die Widerstände zwischen den Anschlussklemmen (①–③, ②–③)
Kurzschluss an einem Teil
Tauschen Sie den elektronischen Regler des Optyma™ iCO
aus und setzen Sie die Fehlercodes zurück. Starten Sie die
Optyma™ iCO -Einheit neu, indem Sie sie ein- und ausschalten.
Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2
gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden
im Verdampfer oder in den Rohren zwischen einem Verdampfer
und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls.
Niederdruckfühlerseite
1 2 3
JA
Korrosion festgestellt?
NEIN
JA
Drahtbruch oder
NEIN
für den Druckfühler messen.
Drahtbruch oder
JA
der Klemmen?
NEIN
JA
Normaler Betrieb?
NEIN
Klemmen Sollwert Ventil
① Rot – ③ Schwarz
97,8 kΩ
(V cc – Erde)
Rot – Schwarz
② ③
2,05 kΩ
(V out – Erde)
Ursache (ergriffene Maßnahme)
Prüfen Sie, ob Lecks vorhanden sind,
und korrigieren Sie die Kältemittelfüllmenge.
(Fehlercodes nach dem Füllen zurücksetzen)
Leck beheben
Fehlerhafte Teile austauschen
Verbindungskabel Niederdruckfühler
(Verbindungskabel austauschen)
Fehler Druckfühler
(Druckfühler austauschen)
Fehler Elektronischer Regler Optyma™ iCO2
(Reparatur abgeschlossen)
Kältemittelleck, Blockade (Leckstelle
ermitteln und Teile austauschen)
Auf Folgen achten
