Danfoss Optyma iCO2 Anwendungsleitfaden Seite 65

Anwendungsleitfaden
Fehlercode A85 – Alarm Mittlere(r) Temperatur/Druck
Optyma iCO
TM
Elektronischer Regler
CN203
5 V DC
1. Erkannter Zustand
Der Wert des Sammlerthermistors
entspricht mindestens 5 s
lang 33 °C oder mehr.
2. Zeitpunkt der Erkennung
Wenn Verdichter arbeitet
3. Geschätzte Ursachen
Produktbezogene Faktoren:
1. Verdrahtung, Verbindung
von Anschlüssen
2. Elektronischer Regler
Optyma™ iCO2
3. Kältekreislauf
4. Expansionsventil
5. Bypassventil
6. Lüfter
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Der Betrieb des Optyma™ iCO2
wird unterbrochen, wenn
der Fehler nach 10-maliger
Wiederholung weiterhin besteht.
<Wiederholungssteuerung>
Kehren Sie zum normalen Betrieb
zurück, nachdem der Betrieb
des Optyma™ iCO2 für 3 Minuten
unterbrochen wurde.
© Danfoss | Climate Solutions | 2023.08

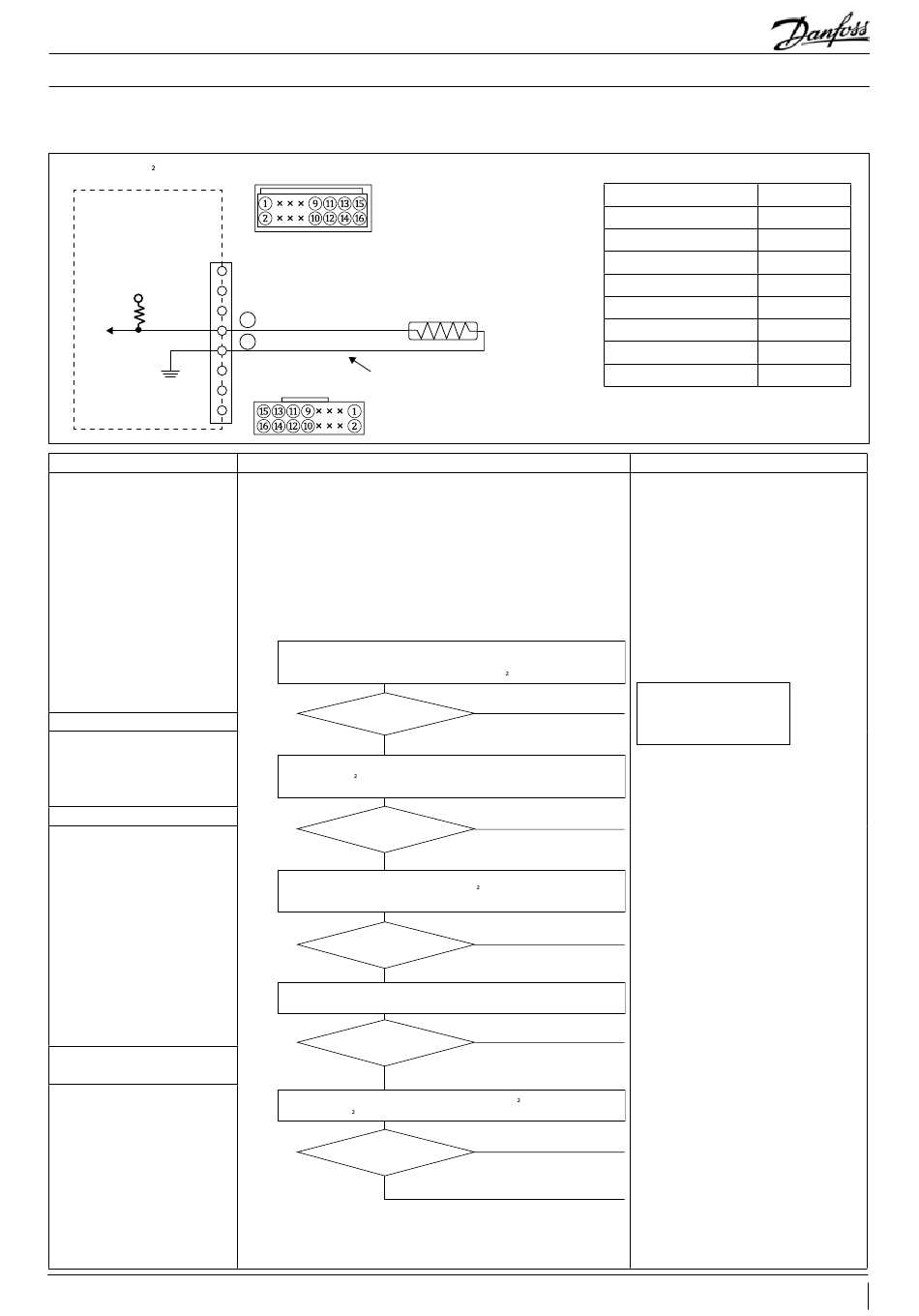

11. Fehlersuche und -behebung: Diagnose für Fehlercodes
CN203 (Seite des elektronischen Reglers)
9 GY
10 GY
Thermistorsatz
Seite des Thermistorsatzes
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des Anschluss-
kabels/geschlossene Serviceventile/Gaskühlerblockade (luftseitig)
2. Prüfen, ob Rohre verbogen/verstopft oder Filter verstopft sind
3. Prüfen, ob sich im Bereich des Optyma™ iCO2 etwas befindet,
das die Ansauglufttemperatur des Optyma™ iCO2 erhöht
(Heizelement, Wand um Optyma™ iCO2 usw.)
4. Wenn ein anderer Fehlercode angezeigt wird, das Diagnoseverfahren
für diesen Fehlercode befolgen.
5. Wenn keine anderen Fehler angezeigt werden, befolgen Sie
das nachstehende Verfahren:
Schalten Sie die Netzstromversorgung (230 V AC) des Systems aus und nach
5 Minuten wieder ein. Vergewissern Sie sich, dass das Tick-Geräusch (Nullrück-
stellsignal für Schrittmotorventil) aus der Optyma™ iCO -Einheit ertönt.
Tick-Geräusch (z. B. EXV)?
JA
Annulieren Sie den Fehlercode, schalten Sie die Netzversorgung
des Optyma™ iCO ab und nach 1 Minute wieder ein.
Überprüfen Sie die Betriebsbedingungen im Wartungsmodus.
Es wird nur Sr3 angezeigt?
JA
Unterbrechen Sie den Betrieb des Optyma™ iCO , messen Sie den Widerstandswert
der Sammlerthermistorkomponenten (siehe Diagnoseablauf für E32).
Anormal?
NEIN
Überprüfen Sie den Anschluss, wenn ein Fehler vorliegt für: Sammlerthermistor
Anschlussfehler der
Thermistoren?
NEIN
Tauschen Sie den elektronischen Regler des Optyma™ iCO aus und starten
Sie Optyma™ iCO dann neu
Ist normaler
Betrieb möglich?
NEIN
Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2 gelöst
werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer
oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2.
Bitte überprüfen Sie diese ebenfalls.
Umgebungstemperatur
Ursache (ergriffene Maßnahme)
NEIN
Nein (anderer Fehlercode
Diagnose auf Grundlage dieser
wird angezeigt)
Fehlercodes durchführen (z. B. A17,
E31, A96 oder Sr3, A34 oder Sr2)
JA Fehler Sammlerthermistor
(Thermistorsatz austauschen)
Fehler Thermistoranschluss
JA
(Ordnungsgemäß verbinden)
JA
Auf Folgen achten
Fehler CO2-Zyklus oder Gaskühler
(Teile ersetzen)
Sollwert
-20 °C 535 kΩ
-10 °C 310 kΩ
0 °C 185 kΩ
10 °C 113 kΩ
20 °C 71 kΩ
30 °C 46 kΩ
40 °C 30 kΩ
50 °C 20 kΩ
Prüfen und Reparieren
von Expansionsventil
oder Bypassventil
AB399636244436de-000203
