Installationshandbuch
Übertragungskabel zwischen Außenteilen, Master und Slave
Siehe Abbildung 2 auf Seite 7 für die Positionierung im Elektroschrank für das Außenteil.
3.3
Inbetriebnahme
Anschluss der Stromversorgung.
3.4
Einstellungen des Steuersystems
Die folgenden Symbole werden in der Steuereinheit verwendet, um das Auswahlmenü zu bedienen:
Symbol
+
-
->
<-
20
Twin Kit
1
2
3
1
2
3
Beschreibung
"Pfeiltaste +" an der Steuereinheit
"Pfeiltaste -" an der Steuereinheit
"Rechte Pfeiltaste" an der Steuereinheit
"Linke Pfeiltaste" an der Steuereinheit
VMBQS103

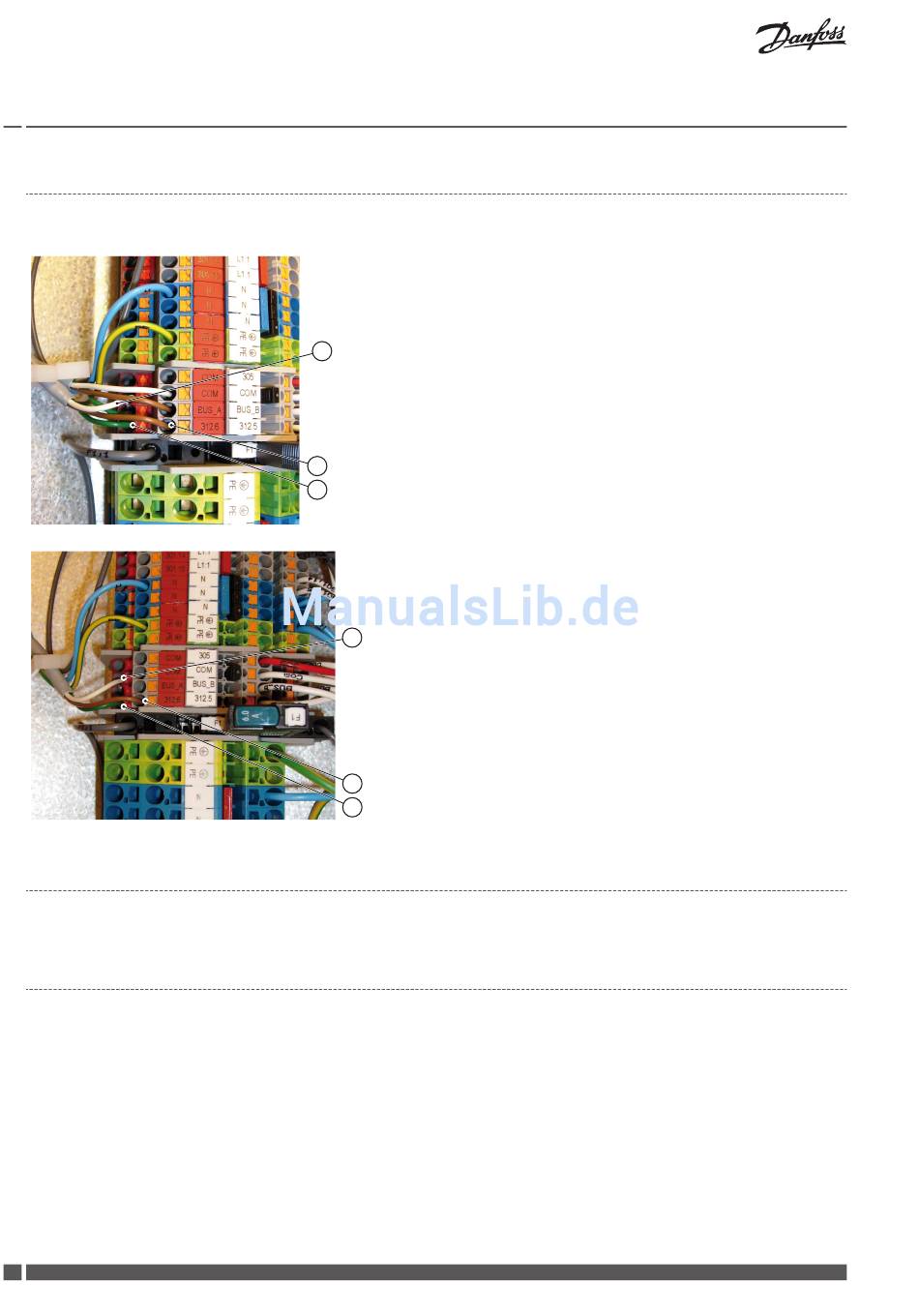

1. Schließen Sie das Übertragungskabel wie folgt an die X1-
Klemme (Master) an:
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
(Master Elektroschrank) mit der Kennzeichnung
312.5 an. Siehe Position 2.
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
(Master Elektroschrank) mit der Kennzeichnung
312.6 an. Siehe Position 3.
▪ Schließen Sie einen Stromleiter an die X1-Klemmver-
bindung (Master Elektroschrank) mit der Kennzeich-
nung COM an. Siehe Position 1.
2. Schließen Sie das andere Ende des Übertragungskabels
wie folgt am X1-Klemmenkasten (Slave) an:
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
(Slave Elektroschrank) mit der Kennzeichnung 312.5
an. Siehe Position 2.
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
(Slave Elektroschrank) mit der Kennzeichnung 312.6
an. Siehe Position 3.
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
(Slave Elektroschrank) mit der Kennzeichnung COM
an. Siehe Position 1.
