Danfoss Optyma iCO2 Anwendungsleitfaden Seite 66

Anwendungsleitfaden

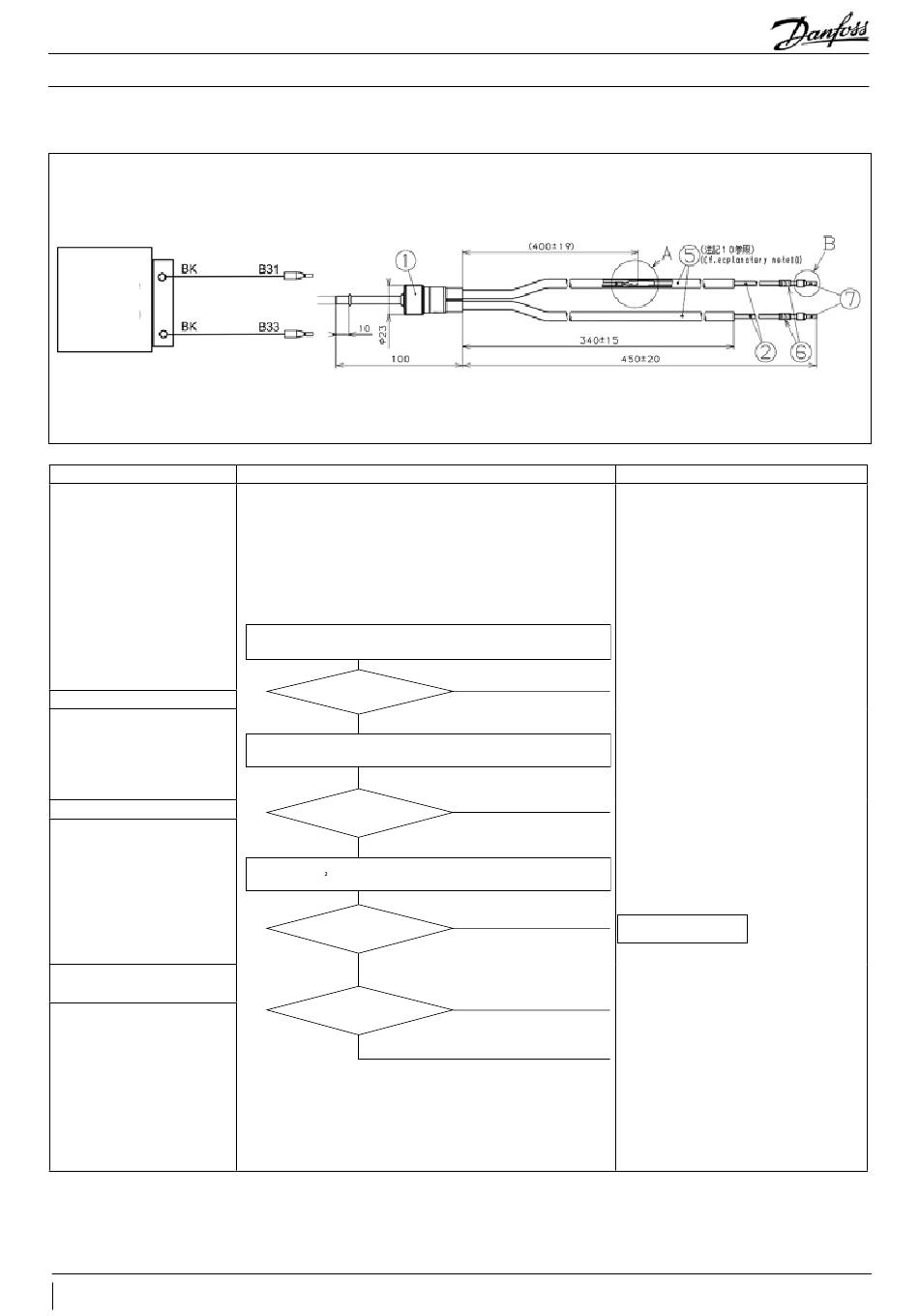

Fehlercode A97 – Alarm Hochdruck-Sicherheitsschalter (B3)
Hochdruck-
Sicherheits-
schalter (B3)
1. Erkannter Zustand
Alarm Hochdruck-
Sicherheitsschalter (B3).
Verflüssigungssatz kann
nicht laufen (Lüfter und
Verdichter abgeschaltet)
2. Zeitpunkt der Erkennung
Startsignal von GW
und Kühlleistungsbedarf
sind vorhanden, aber
Verflüssigungssatz läuft nicht
3. Geschätzte Ursachen
1. Druck im Kreislauf
höher als 140 bar
2. Druckschalter defekt
3. Sicherheitskreis unterbrochen
4. Elektronischer Regler
Optyma™ iCO2
4. Maßnahme, bei der ein Fehler
aufgetreten ist
Optyma™ iCO2 unterbricht den
Betrieb, wenn die Abweichung
nach 10-maliger Wiederholung
weiterhin besteht
Hinweis
Wiederholung der Regellogik:
Betrieb nach 3 Min. Betriebsstopp
wieder aufnehmen.
66
AB399636244436de-000203
11. Fehlersuche und -behebung: Diagnose für Fehlercodes
Diagnoseablauf
1. Sichtprüfung auf Folgendes durchführen: Trennung/ungewöhnliche
Schwankungen/Feuchtigkeitseintritte/Festklemmen des
Anschlusskabels/geschlossene Serviceventile/Gaskühlerblockade
(luftseitig)
2. Prüfen, ob Rohre verbogen/verstopft oder Filter verstopft sind
3. Die Diagnose anhand des folgenden Ablaufdiagramms nur dann
durchführen, wenn bei der Sichtprüfung keine Abweichungen
festgestellt werden.
Durchgang des Hochdruckfühler-Sicherheitsschalters (B3) zwischen B31
und B33 messen
Durchgang
JA
Sicherstellen, dass zwischen B34 und B12 Durchgang besteht
Durchgang?
JA
Den Optyma iCO -Regler auf Korrosion prüfen
Korrosion
NEIN
Gateway überprüfen
NEIN
Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2
gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden
im Verdampfer oder in den Rohren zwischen einem Verdampfer
und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls.
Ursache (ergriffene Maßnahme)
Fehler Hochdruckfühler-
NEIN
Sicherheitsschalter (B3) oder Kabel
(Fehlerhafte Teile austauschen)
NEIN
Kabelanschluss prüfen oder
Thermoschalter austauschen
JA
JA
Auf Folgen achten
Fehler Optyma™ iCO2 (Blockade)
Gateway-Fehler
Regler austauschen
