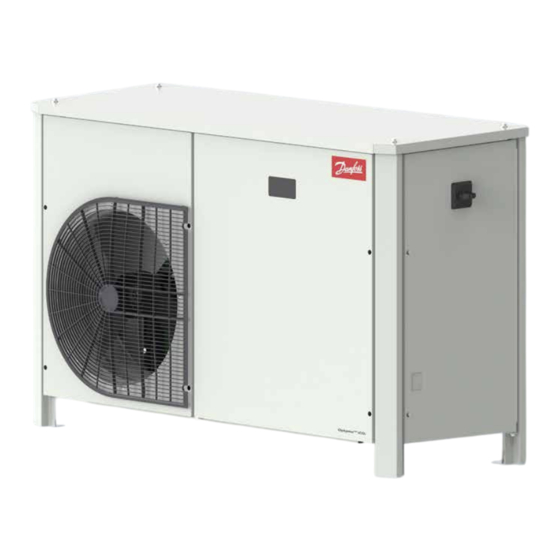

Danfoss Optyma iCO2 Anwendungsleitfaden
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Wärmepumpen
  5. Optyma iCO2
  6. Anwendungsleitfaden

Danfoss Optyma iCO2 Anwendungsleitfaden

Vorschau ausblenden Andere Handbücher für Optyma iCO2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

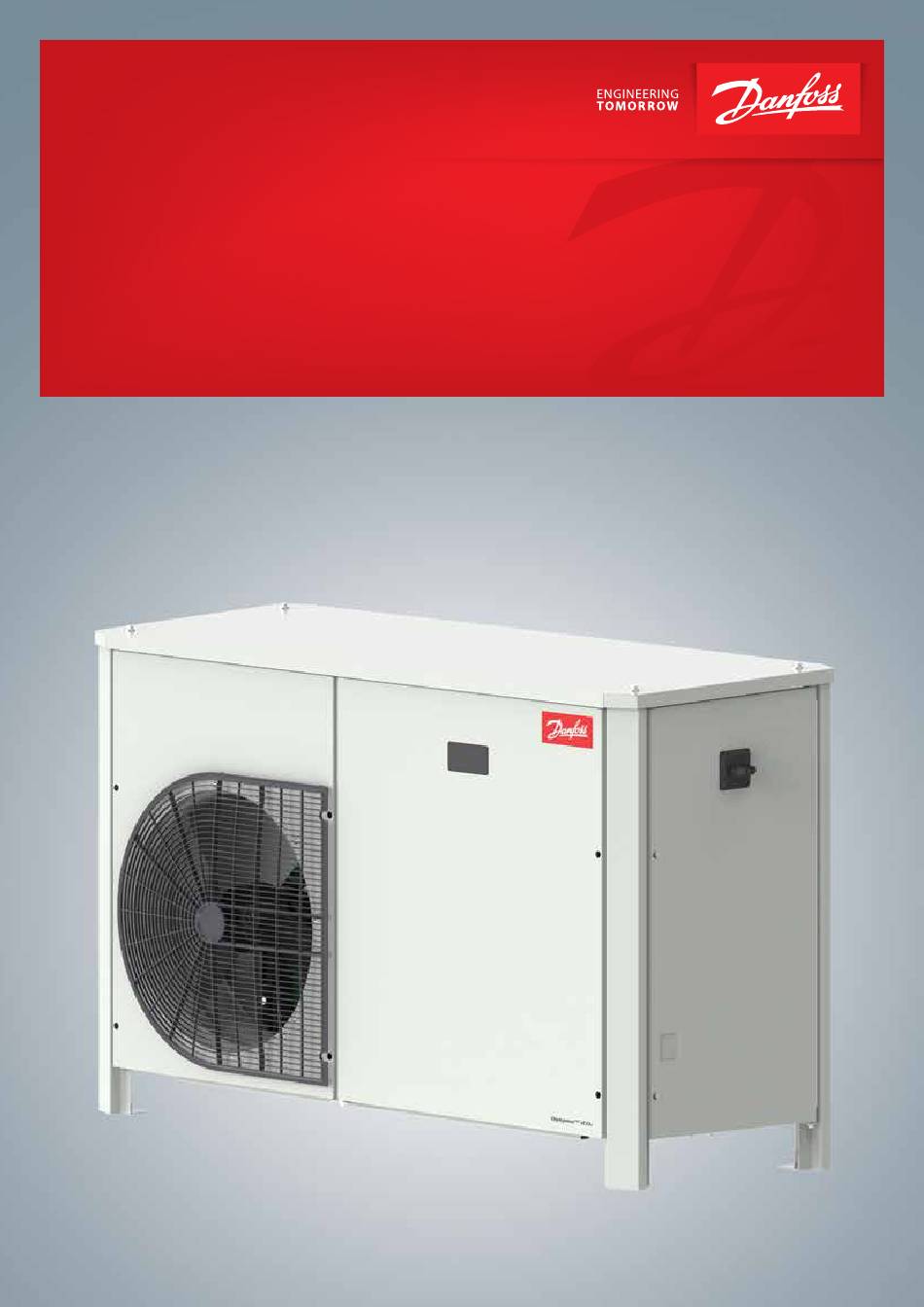

Anwendungsleitfaden
Optyma™
iCO2 Verflüssigungssätze
R744 | 50 Hz
www.danfoss.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss Optyma iCO2

Inhaltszusammenfassung für Danfoss Optyma iCO2

  • Seite 1 Anwendungsleitfaden Optyma™ iCO2 Verflüssigungssätze R744 | 50 Hz www.danfoss.com...

  • Seite 3: Inhaltsverzeichnis

    6.14 Evakuierung .................... 28 6.15 Berechnung der Kältemittelfüllmenge ......... 29 6.16 Kältemittelfüllmethode ..............30 6.17 Prüfungen vor der Inbetriebnahme ..........31 6.18 Überprüfung vor der Wartung ............31 6.19 Wartung des Gaskühlers ..............31 © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 4: Wichtige Informationen/Sicherheitshinweise

    Sorgen Sie für ein Fundament mit horizontaler Oberfläche (weniger als 2 Grad Gefälle), das solide und stabil genug ist, um das gesamte Gewicht des Verflüssigungssatzes tragen zu können und um Vibration und Resonanzfrequenz zu vermeiden. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 5: Produktspezifikation

    2.1 Erscheinungsbild des Produkts bei Lieferung 550,5 1379,3 1252,2 1350 A Ø12 Montagebohrungen E Luftaustritt Elektrische Anschlüsse B Schauglas F Flüssigkeitsanschluss C Regler-Anzeige G Sauganschluss Hinweis: alle Abmessungen in mm D Lufteintritt H Typenschild © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 6 ERSATZTEIL, HOCHDRUCKSCHALTER (14 MPA) Heißgasdruckfühler 118U4110 ERSATZTEIL, HOCHDRUCKFÜHLER (0–19,6 MPA) Hochdruckventilspule 1 118U4117 ERSATZTEIL, EXP.-VENTILSPULE (3/8") Sammlerventilspule 2 118U4118 ERSATZTEIL, EXP.-VENTILSPULE (3/8") Temperaturschalter 118U4121 ERSATZTEIL, THERMOSCHALTERSATZ Temperaturschalter 2 118U4122 ERSATZTEIL, DROSSEL-THERMOSATZ Temperaturfühler 118U4123 ERSATZTEIL, THERMISTORSATZ AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 7 PED cat I 009L7582 009L7582 ODS 3/8'' ODS 3/8'' Drossel Display Sammler 2 × 2,5 l Flüssigkeitsabscheider 2,5 l Verflüssigungssatz-Regler Hauptschalter Gateway Kugelventil Rücklaufleitung DC-Lüfter Kugelventile Flüssigkeitsleitung Druck-Sicherheitsventil Pset 80 bar Schauglas Scroll-Verdichter © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 8 PED cat I 009L7582 009L7582 ODS 3/8'' ODS 3/8'' Gaskühler MCHX Sammler 2 × 2,5 l Flüssigkeitsabscheider 2,5 l Hochdruckventil Sammlerventil Filter Druck-Sicherheitsventil Pset 80 bar Kugelventil Rücklaufleitung Filtertrockner Scroll-Verdichter Schauglas Kugelventile Flüssigkeitsleitung AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 9 PS 80 bar PED cat I 009L7582 009L7582 ODS 3/8'' ODS 3/8'' Saugseite Gaskühler Flüssigkeits- MCHX abscheider 2,5 l Sammlerventil Hochdruckventil Filter Filtertrockner Schauglas Kugelventile Flüssigkeitsleitung Sammler 2 × 2,5 l Druck-Sicherheitsventil Scroll-Verdichter © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 10 PED cat I 009L7582 009L7582 ODS 3/8'' ODS 3/8'' P Gaskühler B1 T Gaskühleraustritt R5 Druckschalter B3 T Sammler R4 P Saugseite B2 T Saugseite R3 T Kurbelgehäuse T Umgebung R2 T Druckseite R1 AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 11: Kühlleistung

    Kältemittelname/-menge CO2 rein. 99,995 %/Gemäß Excel-Tabelle zur Berechnung der Füllmenge Verdichteröl Danfoss Öltank 118U4144 (1 Dose = 250 ml) / 268 g ± 25 g PAG ND8 (Werkseitige Einstellungen) Spezifikation der Anschlussleitungen Ein/Aus Durchm. 3/8", max. Betriebsdruck 80 bar Abmessungen...

  • Seite 12: Ri-Fließschema (Rohrleitungs- Und Instrumentenfließschema)

    PRV – Druck-Sicherheitsventil an Sammler Schwarze Leitung – Ölleitung R3 – Sauggastemperaturfühler Pset = 80 bar R4 – Eintrittstemperaturfühler Sammler RIC – Sammler Vol. 2,5 l PS 80 bar PED Kat. 1 AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 13: Druckbeständigkeit

    HAUPTMERKMALE Schutzleiterverbindungsprüfung 25 A, 0,1 Ω Höchstdauer 3 Sek. Hochspannungsprüfung 1000 V, 1 Sek. Max. Stromstärke 20 mA Isolationswiderstandsprüfung 500 V DC Untergrenze 1 MΩ Ableitstromprüfung Max. 3,5 mA bei 1,06 Nennspannung © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 14: Komponentenliste

    : 46 Ω (bei 20 °C) Sammlerventilspule Ersatzteil-Bestellnr. : 118U4118 : ND-12R Nennspannung der Spule : 14 V DC Nennstrom der Spule : 0,3 A (pro Phase) Spulenwiderstand : 46 Ω (bei 20 °C) AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 15 : 70 ± 15 °C Strombereich : 5 mA~1,5 A Verflüssigungssatz-Regler (6) Ersatzteil-Bestellnummer : 118U4126 Nennspannung : 230 V Nennfrequenz : 50 Hz Eingangsstrom : Weniger als oder gleich 15 Aeff Die Baugruppe beinhaltet den Frequenzumrichter © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 16 : 50/60 Hz EMV-Filter Ersatzteil-Bestellnr. : 118U4120 Offizielle Bezeichnung : EMV-Filter : FN2030B-6-06 Display Ersatzteil-Bestellnr. : 080G0233 Offizielle Bezeichnung : Display : MMILDS Die Blechteile sind in der Zeichnung auf Seite 6 zu finden. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 17: Schaltplan

    YE: gelb F1: Sicherung (Schaltkreis Druck- und Thermoschalter) T1: Drossel1 WH: weiß F2: Sicherung (Gateway-Schaltkreis) T2: Drossel2 F3: Thermoschalter (Verdichter) V1: Expansionsventil (Hauptventil) F4: Thermoschalter (Drossel1) V2: Expansionsventil (Bypass) F5: Thermoschalter (Drossel2) © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 18 Anwendungsleitfaden 3. Komponentenliste Klemmenanordnung und Anschlussplan mit Kennzeichnungen (1/2) AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 19 Anwendungsleitfaden 3. Komponentenliste Klemmenanordnung und Anschlussplan mit Kennzeichnungen (2/2) © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 20: Anschlussübersicht

    3 Schraubklemmen Digitaleingänge zur Verwendung für Hilfssignale, z. B. als externer Thermostat. Nennspannung 12 V WICHTIG: KEINE externe Spannung anlegen, da dies den Regler beschädigt. NUR spannungsfreie (trockene) Relaiskontakte anschließen! Anschluss 3 Schraubklemmen AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 21: Reglerversion

    Zwischen dem Stoppbit und dem nächsten Zeichen wird normalerweise kein Leerzeichen gelassen, jedoch sind anwendungsbedingt bis zu 100 ms zulässig. RS485 Modbus zum Verbinden mit dem Danfoss ADAP-KOOL® Netzwerk oder programmierbaren Reglern. Weitere Informationen finden Sie in der Danfoss Konstruktionsanleitung Nr. RC8AC902 „Datenübertragung zwischen ADAP-KOOL®...

  • Seite 22: Informationen Zur Verpackung

    Falls Sie Beschädigungen identifiziert haben, wenden Sie sich bitte unmittelbar an Ihren Spediteur: Senden Sie ein Einschreiben an das Transportunternehmen und beschreiben Sie darin den entstandenen Schaden. Lassen Sie Ihrem Ansprechpartner bei Danfoss eine Kopie des Einschreibens zukommen. 5.2 Entsorgungshinweise Das Produkt weist elektrische Komponenten auf und darf nicht zusammen mit dem Hausmüll entsorgt werden.

  • Seite 23: Installation

    Die Grundplatte muss so montiert werden, dass der Neigungswinkel des Geräts innerhalb von 2 Grad liegt. Es dürfen maximal zwei Einheiten gestapelt werden, und die obere Einheit muss befestigt sein. Der Untergrund muss stabil genug sein, um das Gewicht der Einheit zu halten. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 24: Anschluss Der Versorgungsspannung

    Die Einheit ist vollständig verdrahtet und werkseitig getestet. Es ist nur der Anschluss an die Spannungsversorgung erforderlich. 6.8 EMV-Konformität Es wurden alle erforderlichen Maßnahmen ergriffen, um sicherzustellen, dass der gesamte Verflüssigungssatz den Anforderungen der EMV-Richtlinie entspricht (siehe Einbauerklärung). AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 25: Warnung Vor Berührung Der Ausgeschalteten Einheit

    6 Liter bei einer Verdampfungstemperatur von +10 °C. Stellen Sie sicher, dass der Flüssigkeitsleitungsstutzen am Displaygehäuse 80 bar aufweist. Auswahl des Verdampfer-Expansionsventils Der Verflüssigungssatz lässt sich kombinieren mit • Schrittmotorventil • Pulsventil (AKVP) • Thermostatisches Expansionsventil © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 26 Verdichter Ölfalle alle 2,5 m isoliert sein Verdampfer Rohrlänge 20 m, max. einfache Wegstrecke Rohrlänge 20 m, max. einfache Wegstrecke Ölfalle Kältemittelgeschwindigkeit 4 m⁄s Stufe zur Vermeidung von Flüssigkeitsansammlungen AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 27: Dichtigkeits- Und Druckprüfung

    • Verbinden Sie einen flexiblen Schlauch mit dem Sauganschluss, um Öl aus dem Behälter abzusaugen. Hinweis: 250-ml-Ölbehälter im Lieferumfang des Optyma™ iCO2, von Danfoss bereitgestellt. Füllen Sie kein Öl über das Flüssigkeits-Serviceventil ein. Füllen Sie kein Öl ein, wenn der Verdichter läuft.

  • Seite 28: Evakuierung

    • Überprüfen Sie, ob die Bördelanschlüsse festgezogen sind. • Überprüfen Sie die Kupferlötstellen auf Lecks. • Restliches CO2-Gas kann noch aus dem Öl aufsteigen. Versuchen Sie erneut, 10 Minuten lang abzusaugen. Schraderanschluss der Saugleitung Schraderanschluss der Flüssigkeitsleitung AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 29: Berechnung Der Kältemittelfüllmenge

    Die Füllmengen von Verdampfer und Flüssigkeitsleitung sind im Vergleich zu Volumen und Rohrdurchmesser unten angegeben. Verdampferfüllmenge 1,60 1,40 1,20 1,00 0,80 0,60 0,40 Verdampfungstemp. +10 °C, Füllmenge M = 0,25 kg/l 0,20 Verdampfungstemp. -5 °C, Füllmenge M = 0,15 kg/l 0,00 Verdampfervolumen (Liter) © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 30: Kältemittelfüllmethode

    Kältemittel durch das Sammler-Entlastungsventil während des Stillstands. Bei einer Überfüllung des Systems besteht die Gefahr, dass während des Betriebs Flüssigkeit zum Verdichtereintritt zurückfließt. • Verwenden Sie beim Befüllen immer eine Waage. Das Schauglas des Verflüssigungssatzes ist kein zuverlässiger Indikator für die Richtigkeit der Füllmenge. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 31: Überprüfen Der Füllmenge

    Microchannel-Wärmeübertrager nehmen aufgrund ihrer Lamellenbauweise in der Regel mehr Wasser auf als herkömmliche Lamellenrohr-Wärmeübertrager. Für ein schnelleres Trocknen und zum Verhindern von Wasseransammlungen kann es sinnvoll sein, das Wasser aus Ihrer Einheit zu blasen oder abzusaugen. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 32: Transport, Handhabung Und Lagerung

    Anwendungsleitfaden 7. Transport, Handhabung und Lagerung 7.1 Warnung WARNUNG: Denken Sie daran, den Verdichter-Transportschutz während der Installation zu entfernen. Verdichter-Transportschutz Verdichter-Transportschutz AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 33: Kennzeichnung

    Die elektrische Frequenz ist zweimal 74 … 228 Hz (4-poliger Motor) M: Min. und max. Betriebsdrehzahl des Verdichters N: Öl-Typ O: Kältemittel (R744 = CO2) ACHTUNG: Stromversorgung des Verdichters mit variabler Drehzahl nur über von Danfoss zugelassene Frequenzumrichter. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 34: Mmidls-Spezifikation

    Anwendungsleitfaden 9. MMIDLS-Spezifikation 9.1 MMIDLS-Produktbeschreibung • Voreingestellter Regler • LED-Display 3-½-stellig • Einfacher Anschluss über CAN-Bus an Danfoss Optyma iCO2 • Vorprogrammiert • Bietet eine Master-Verbindung zum Antrieb • Anzeige und Aufzeichnung von Fehlern und Alarmen Abmessungen Benutzeroberfläche MERKMALE BESCHREIBUNG Display LED 3-½-stellig + Zeichen...

  • Seite 35: Funktionsübersicht

    Ölrückführmanagement – Boost-Drehzahl P79 Spd Oil Ret Diese Verdichterdrehzahl stellt sicher, dass das Öl zum Verdichter zurückfließt. Ölrückführmanagement – Boost-Zeit P80 Time Oil Ret Der Verdichter läuft für diesen Zeitraum mit einer höheren Boost-Drehzahl. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 36 Hier können Sie die Anzahl der Niederdruckalarme ablesen. Der Wert kann bei Bedarf angepasst werden. Anzahl Alarme bei hoher Heißgastemperatur P 53 DisAlarm Cnt Hier können Sie die Anzahl der Alarme bei hoher Heißgastemperatur ablesen und bei Bedarf anpassen. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 37: Funktion

    Effektiver Niederdruckgrenzwert, bei dem der Verdichter stoppt. Niederdruck EIN U79 DynLP ON Effektiver Niederdruckgrenzwert, der den Neustart des Verdichters erzwingt. Gateway-Softwareversion U80 GW version Öffnungsgrad des Hochdruckventils U91 Vhp % Öffnungsgrad des Sammlerdruckventils U92 Vrec % © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 38: Alarmanzeigen Und Statusmeldungen

    Hauptschalter ausgeschaltet: Intern (r12) oder extern (DI2) Thermostat Abschaltung an DI2 Manueller Modus (r12 = -1) Sicherer Stopp (Druck- und Temperatursicherheitsschalter an DI1) Neustartzustand 101 (Hochdruck) Neustartzustand 102 (Lüftermotor) Neustartzustand 103 (Heißgastemp.) Neustartzustand 104 (Sammlerdruck) AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 39: Mmidls-Parameter

    -10,0 °C 100,0 °C Niederdruck AUS -25,0 °C 30,0 °C Niederdruck EIN -20,0 °C 30,0 °C Firmwareversion für GW-Regler 9,99 Öffnungsgrad des Hochdruckventils 100 % Öffnungsgrad des Sammlerdruckventils 100 % * Schreibgeschützt © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 40: Arbeitsablauf Des Reglers

    Kommunikation wiederhergestellt ist. 10.2 Beschränkung des Verflüssigungsbetriebs Der Betriebszustand wird nach dem Stoppen des Verflüssigungsbetriebs 180 Sekunden lang auf AUS gehalten. Kühlbedarf (Thermostat UND Saugdruck > Ps EIN) Verdichterstatus 180 s AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 41: Regelung Des Verflüssigungsbetriebs

    Saugdruck auf 30 bar einstellen Sammlerventil Drehzahl so einstellen, dass der Saugdruck auf der eingestellten Start nach abgeschlossenem Temperatur basiert Druckausgleich Verdichterdrehzahl Die Drehzahl ist konstant Lüftermotor EIN Abschaltung Ps AUS Einschaltung Ps EIN Saugdruck © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 42: Normaler Betrieb

    Der Druck des Gaskühlers wird optimiert, um den besten COP aufrechtzuerhalten – für jede Temperatur am Gaskühleraustritt gibt es einen optimalen Druck, um den COP zu maximieren. Um innerhalb des Betriebsbereichs des Verdichters zu bleiben, wird der Gaskühlerdruck über 30 bar über dem Saugdruck gehalten. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 43: Sammlerventil In Betrieb

    Wenn der durchschnittliche Wert des Niederdrucks um 1 bar oder mehr unter dem eingestellten Zieldruck liegt, wird der Sammlerdruck Zielwert des Mitteldrucks aktualisiert und der Sammlerdruck folgt dem Saugdruck. Saugdruck Eingestellter Saugdruck 1 bar Zeit © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 44: Geringer Druckabfall Durch Kältemittelknappheit

    Fall 2: Kältemittelmangel Wenn im Verflüssigungssatz Kältemittel fehlt, kann kein Sammlerdruck aufgebaut werden. Das System läuft weiter, aber die Kälteleistung ist geringer und der Saugdruck sinkt. Sammler Bypassventil: Nahezu geschlossen Geringer Druckabfall durch Kältemittelknappheit AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 45: Verdichter Aus/Ein

    Eine übliche Einstellung für den Offset könnte -5 K sein. Der Verdichter startet bei einem Druck von 5 K unter To und Ta, je nachdem, welcher Wert kleiner ist. Das Abpumpen erfolgt bei 5 K unter ND EIN, d. h. 10 K unter To und Ta. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 46: Dynamische Einstellungen

    Wenn Verdampfer und Saugleitung PS 60 bar aufweisen, ist die beste Option, das System während der Sommerpause am Laufen zu halten. Der Sollwert kann verändert werden, um Energie zu sparen. Er muss mit etwas Spielraum nur unter 22 °C liegen (der gesättigte Druck bei 22 °C beträgt 60 bar). AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 47: Ölrücklauf

    Alle Parameter, Zeit- und Drehzahlgrenzwerte können vom Benutzer definiert werden. Zeitdiagrmm Normaler Betrieb Nachtmodus Normaler Betrieb Ver üssigungsbetrieb vom Gateway Den oberen Grenzwert der Verdichterdrehzahl ändern Grenzwert der Verdichterdrehzahl Verdichterdrehzahl Den oberen Grenzwert Grenzwert der Lüfterdrehzahl der Lüfterdrehzahl ändern Lüftermotordrehzahl © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 48: Vakuummodus

    Regelung zur Vermeidung eines Gaskühlerüberdrucks im Betrieb Der Verdichter wird langsamer, wenn der Druck am Gaskühleraustritt höher als 118 bar ist. Der Verdichter wird durch einen Sicherheits-Druckschalter angehalten, wenn der Druck am Verdichteraustritt über 140 bar liegt. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 49: Fehlercode

    (Ver üssigungssatz zählt die Wiederholungszeit) WIRD ANGEZEIGT 10 erreicht? Normalbetrieb für die gewünschte Zeit? NEIN (Fehlfunktion tritt vor der Prüfzeit erneut auf ) Löschen der Wiederholungsbedingung und Rücksetzen des Zählers © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 50: Fehlersuche Und -Behebung: Diagnose Für Fehlercodes

    ACHTUNG: Greifen Sie nicht mit den Händen in den Optyma™ iCO2 Verflüssigungssatz, da die Gefahr eines elektrischen Schlags besteht. Hinweis (1): Elektronischer Regler bedeutet elektronischer Regler + Frequenzumrichter Hinweis (2): Die Abkürzungen R1, R2, R3 usw. finden Sie in den Anhängen AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 51 Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2 gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 52 Betrieb nach 3 Min. Betriebsstopp gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden wieder aufnehmen. im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 53: Fehlercode E20 - Fehler Thermistor Am Gaskühleraustritt (R5)

    Einstellungswerten fortgesetzt. Tabelle und dem gemessenen Wert abgleichen. Oder Betrieb des Optyma™ iCO2 (Kriterien: wird unterbrochen. Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK bewertet. Thermistor austauschen) © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 54 Einstellungswerten fortgesetzt. Tabelle und dem gemessenen Wert abgleichen. Oder Betrieb des Optyma™ iCO2 (Kriterien: wird unterbrochen. Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK bewertet. Thermistor austauschen) AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 55 2. Temperatur zwischen den Werten in der Widerstands-Temperatur- wird unterbrochen. Tabelle und dem gemessenen Wert abgleichen. (Kriterien: Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK bewertet. Thermistor austauschen) © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 56 2. Temperatur zwischen den Werten in der Widerstands-Temperatur- wird unterbrochen. Tabelle und dem gemessenen Wert abgleichen. (Kriterien: Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK bewertet. Thermistor austauschen) AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 57: Fehlercode E32 - Fehler Heißgasthermistor (R1)

    2. Temperatur zwischen den Werten in der Widerstands-Temperatur- wird unterbrochen. Tabelle und dem gemessenen Wert abgleichen. (Kriterien: Liegt eine Abweichung von 10 % oder mehr vor, wird dies als nicht OK bewertet. Thermistor austauschen) © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 58 NEIN Reparatur abgeschlossen der Fehler nach 10-maliger (Auf Folgen achten) Wiederholung weiterhin besteht. <Wiederholungssteuerung> Kehren Sie zum normalen Betrieb zurück, nachdem der Betrieb des Optyma™ iCO2 für 3 Minuten unterbrochen wurde. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 59 Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2 gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 60: Fehlercode A96 - Fehler Heißgastemperatur (R1)

    Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2 gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 61 Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2 gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 62: Elektronischer Regler

    Der Betrieb des Optyma™ iCO2 wird unterbrochen, wenn der Fehler nach 10-maliger Wiederholung weiterhin besteht. <Wiederholungssteuerung> Kehrt zum normalen Betrieb zurück, nachdem der Betrieb des Optyma™ iCO2 für 3 Minuten unterbrochen wurde. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...

  • Seite 63: Fehlercode H28 Und H29 - Fehler Elektronischer Regler Optyma™ Ico2

    Optyma™ iCO2 für 3 Minuten gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden unterbrochen wurde. im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 64: Fehlercode E42 - Fehler Heißgasdruckfühler (B1)

    Wenn das Problem nicht allein durch das Prüfen von Optyma™ iCO2 gelöst werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 65 Optyma™ iCO2 für 3 Minuten werden kann, besteht die Gefahr von Lecks oder Blockaden im Verdampfer unterbrochen wurde. oder in den Rohren zwischen einem Verdampfer und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...
  • Seite 66 Gefahr von Lecks oder Blockaden Wiederholung der Regellogik: im Verdampfer oder in den Rohren zwischen einem Verdampfer Betrieb nach 3 Min. Betriebsstopp und Optyma™ iCO2. Bitte überprüfen Sie diese ebenfalls. wieder aufnehmen. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 67 Beginn beim Einschalten der dem MMILDS-Display prüfen Einheit oder nach Wartungs- oder Füllvorgängen 3. Geschätzte Ursachen 1. Initiierung 2. Vakuummodus 3. Falsche Parameter-/ Moduseinstellung 4. Maßnahme, bei der ein Fehler aufgetreten ist Falsche Parametereinstellung © Danfoss | Climate Solutions | 2023.08 AB399636244436de-000203...

  • Seite 68: Anhänge

    (Ver üssigungssatz zählt die Wiederholungszeit) WIRD ANGEZEIGT 10 erreicht? Normalbetrieb für die gewünschte Zeit? NEIN (Fehlfunktion tritt vor der Prüfzeit erneut auf ) Löschen der Wiederholungsbedingung und Rücksetzen des Zählers AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
  • Seite 69 Updates Freigabedatum (Jahr/Monat) Nummer des Leitfadens Änderungsverzeichnis Änderungsgrund 2022/06 AB399636244436de-000101 Erste Freigabe 2022/12 AB399636244436de-000203...
  • Seite 70 Danfoss Maneurop-Hubkolbenverdichter von Danfoss Kompakte Gewerbekälteanwendungen von Danfoss Verdichter Unsere Produkte kommen in verschiedenen Anwendungen zum Einsatz, beispielsweise auf Hausdächern, in Kaltwassersätzen, kompakten Klimaanlagen, Wärmepumpen, Kühlräumen, Supermärkten, Milchtankkühlungen und bei industriellen Kühlprozessen. AB399636244436de-000203 © Danfoss | Climate Solutions | 2023.08...
