Einbau

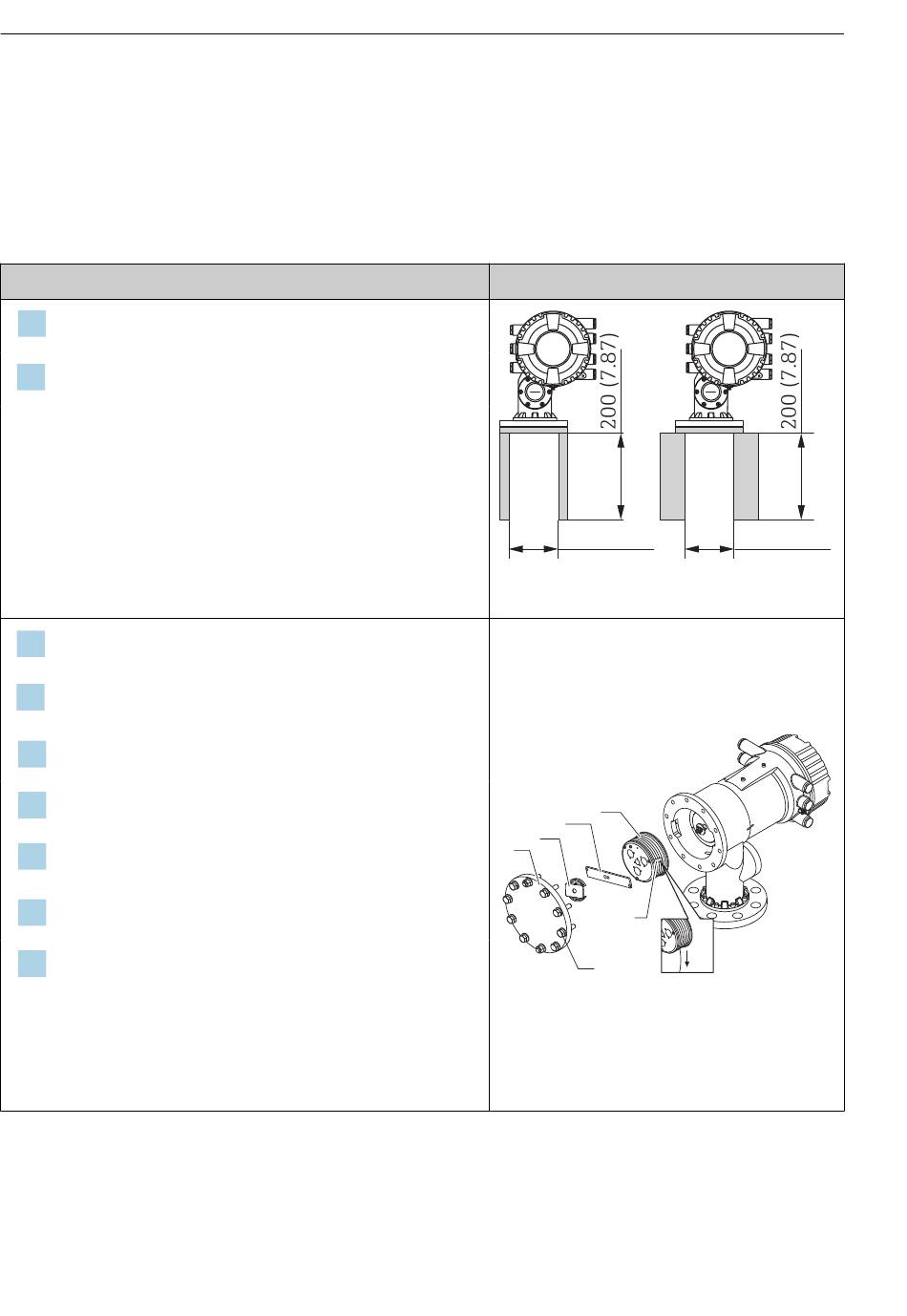

5.2.4 Einbau für separat gelieferten Verdränger
Es ist erforderlich, die Messtrommel vom NMS8x zu entfernen, den Klebestreifen von der
Messtrommel zu entfernen, die Messtrommel im Trommelgehäuse zu montieren und den
Verdränger am Messdraht zu installieren.
Blöcke oder einen Sockel verwenden, um den NMS8x zu sichern, und eine Umgebung bereit-
stellen, in der der NMS8x mit Spannung versorgt werden kann.
Vorgehensweise
Den NMS8x auf den Blöcken oder dem Sockel sichern.
1.
Sicherstellen, dass unter dem NMS8x ausreichend Platz ist.
2.

Darauf achten, den NMS8x nicht fallen zu lassen.
Die Schrauben und M6-Bolzen [6] (M10-Bolzen bei Edel-
3.
stahlgehäusen) entfernen.
Den Gehäusedeckel der Messtrommel [5], den Messtrom-
4.
melanschlag [4] und die Halterung [2] entfernen.
Die Messtrommel [1] aus dem Trommelgehäuse entfernen.
5.
Den Klebestreifen [3] von der Messtrommel entfernen.
6.
Etwa 250 mm (9,84 in) des Messdrahts abwickeln, sodass
7.
der Drahtring unter dem Flansch positioniert wird.
Die Messtrommel in den NMS8x einsetzen.
8.
Die Halterung montieren.
9.

• In jedem Fall vermeiden, dass die Messtrommel aufgrund
der hohen magnetischen Kräfte gegen das Gehäuse stößt.
• Den Messdraht vorsichtig behandeln. Er kann knicken.
• Sicherstellen, dass der Draht korrekt in den Rillen aufge-
wickelt ist.
18
Abbildungen
130 (5.12)
Maßangabe mm (in)
1
2
4
5
3
6
Proservo NMS81
130 (5.12)
A0027015
