50 de | Verbindungen

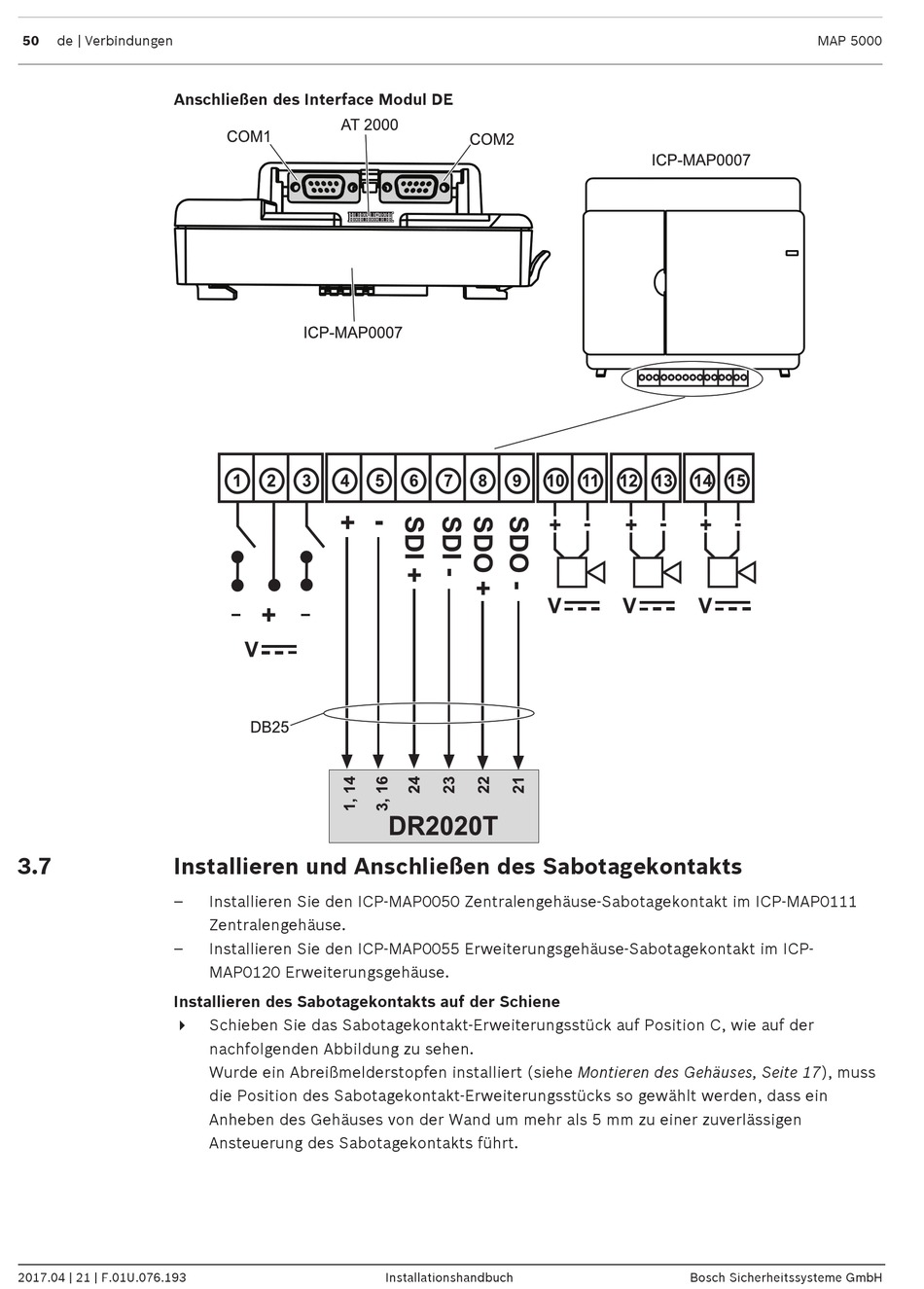

Anschließen des Interface Modul DE
3.7 Installieren und Anschließen des Sabotagekontakts
–
–
Installieren des Sabotagekontakts auf der Schiene
4
2017.04 | 21 | F.01U.076.193
Installieren Sie den ICP-MAP0050 Zentralengehäuse-Sabotagekontakt im ICP-MAP0111
Zentralengehäuse.
Installieren Sie den ICP-MAP0055 Erweiterungsgehäuse-Sabotagekontakt im ICP-
MAP0120 Erweiterungsgehäuse.
Schieben Sie das Sabotagekontakt-Erweiterungsstück auf Position C, wie auf der
nachfolgenden Abbildung zu sehen.
Wurde ein Abreißmelderstopfen installiert (siehe Montieren des Gehäuses, Seite 17), muss
die Position des Sabotagekontakt-Erweiterungsstücks so gewählt werden, dass ein
Anheben des Gehäuses von der Wand um mehr als 5 mm zu einer zuverlässigen
Ansteuerung des Sabotagekontakts führt.
