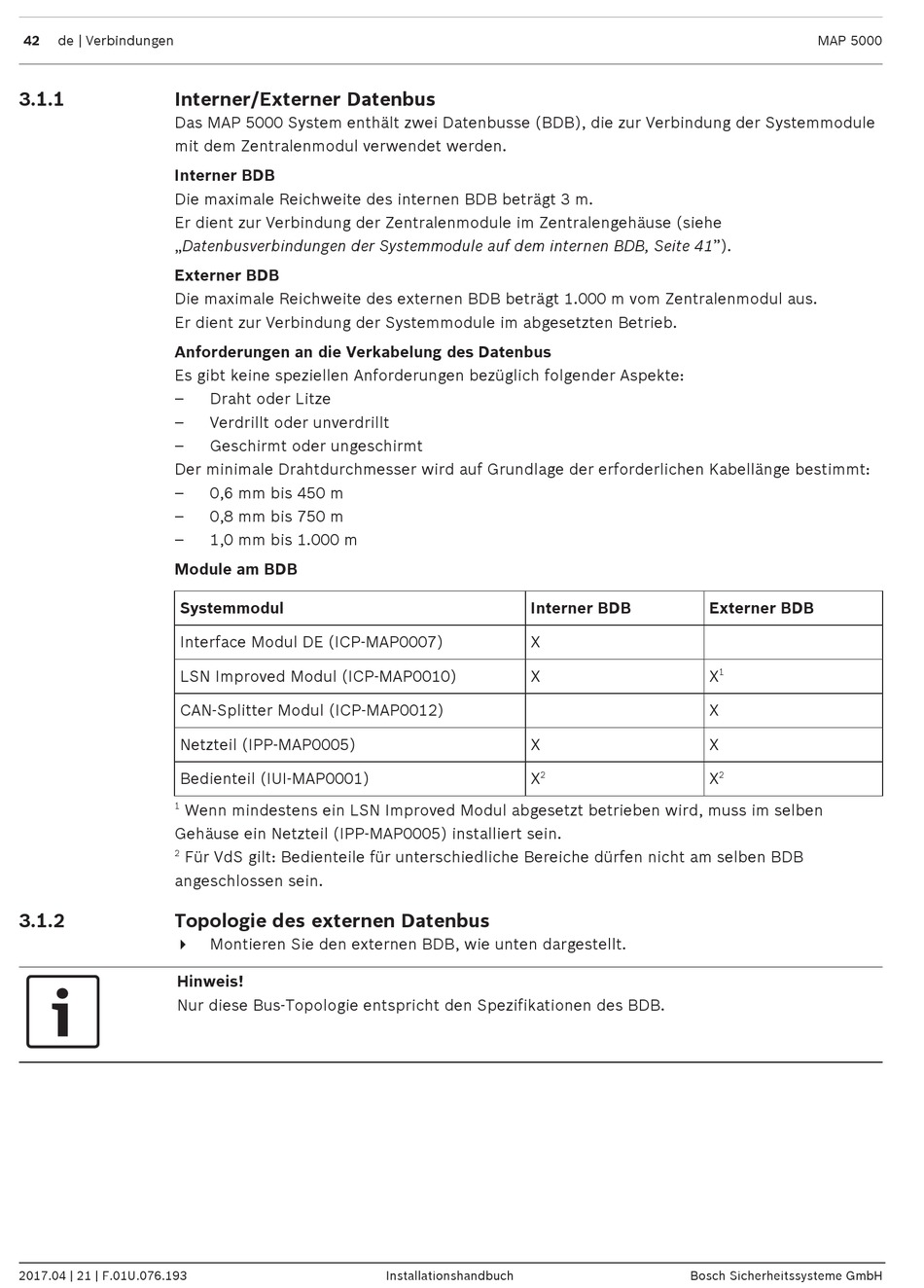

42 de | Verbindungen
3.1.1

Interner/Externer Datenbus

Das MAP 5000 System enthält zwei Datenbusse (BDB), die zur Verbindung der Systemmodule
mit dem Zentralenmodul verwendet werden.
Interner BDB
Die maximale Reichweite des internen BDB beträgt 3 m.
Er dient zur Verbindung der Zentralenmodule im Zentralengehäuse (siehe
„Datenbusverbindungen der Systemmodule auf dem internen BDB, Seite 41").
Externer BDB
Die maximale Reichweite des externen BDB beträgt 1.000 m vom Zentralenmodul aus.
Er dient zur Verbindung der Systemmodule im abgesetzten Betrieb.
Anforderungen an die Verkabelung des Datenbus
Es gibt keine speziellen Anforderungen bezüglich folgender Aspekte:
–
–
–
Der minimale Drahtdurchmesser wird auf Grundlage der erforderlichen Kabellänge bestimmt:
–
–
–
Module am BDB
Systemmodul
Interface Modul DE (ICP-MAP0007)
LSN Improved Modul (ICP-MAP0010)
CAN‑Splitter Modul (ICP-MAP0012)
Netzteil (IPP-MAP0005)
Bedienteil (IUI-MAP0001)
1
Wenn mindestens ein LSN Improved Modul abgesetzt betrieben wird, muss im selben
Gehäuse ein Netzteil (IPP-MAP0005) installiert sein.
2
Für VdS gilt: Bedienteile für unterschiedliche Bereiche dürfen nicht am selben BDB
angeschlossen sein.
3.1.2

Topologie des externen Datenbus

4
Hinweis!
Nur diese Bus-Topologie entspricht den Spezifikationen des BDB.
2017.04 | 21 | F.01U.076.193
Draht oder Litze
Verdrillt oder unverdrillt
Geschirmt oder ungeschirmt
0,6 mm bis 450 m
0,8 mm bis 750 m
1,0 mm bis 1.000 m
Montieren Sie den externen BDB, wie unten dargestellt.
Interner BDB
X
X
X
2
X
Installationshandbuch
MAP 5000
Externer BDB
1
X
X
X
2
X
Bosch Sicherheitssysteme GmbH
