Installieren Des 12V-Spannungswandlers - Bosch ICP-MAP5000-2 Installationshandbuch

MAP 5000
Informationen zur Position der Module, die auf der Montageplatte für Zubehör befestigt
werden, finden Sie unter „Übersicht der Montageplatte für Zubehör, Seite 25".

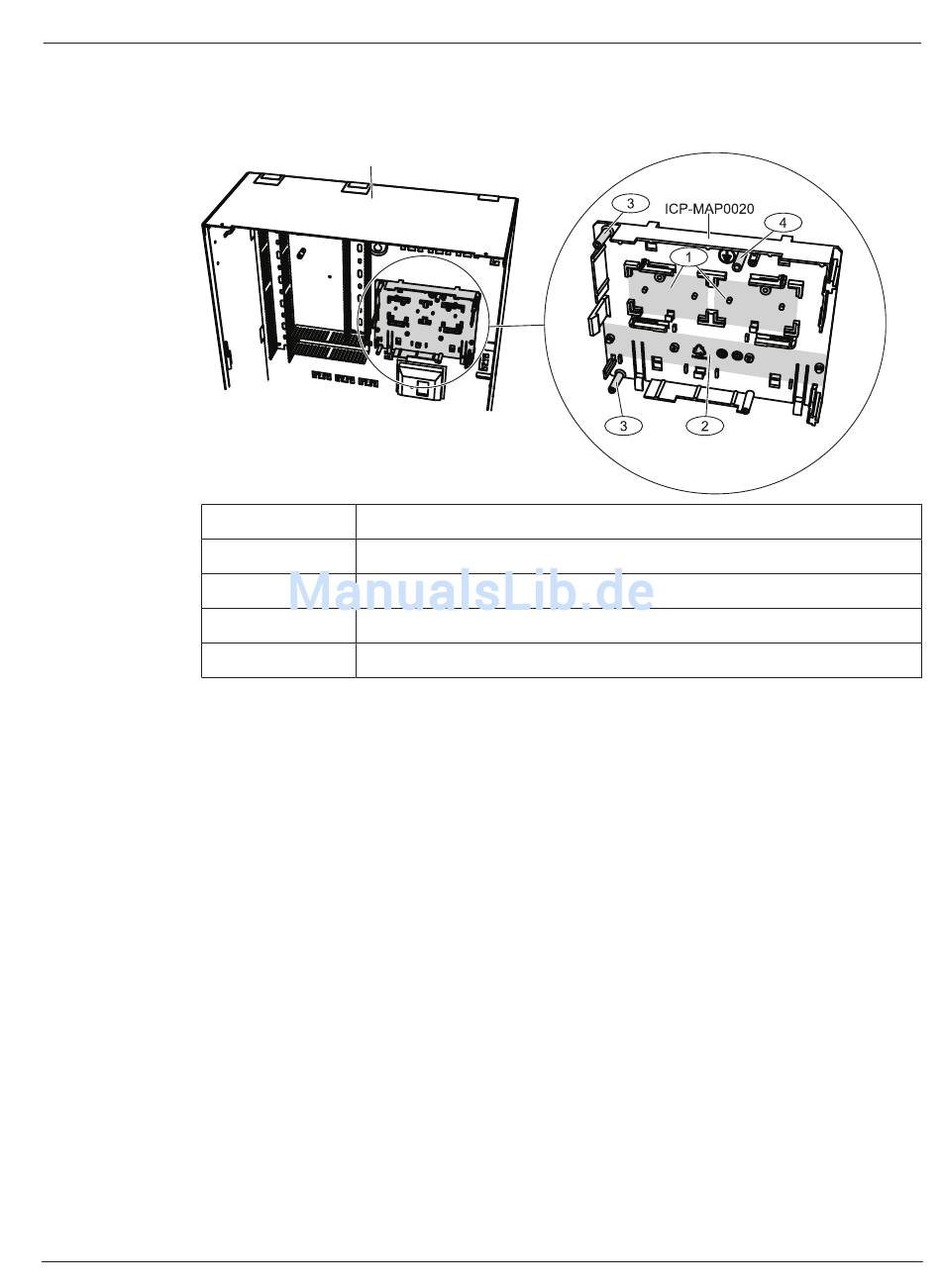

Übersicht der Montageplatte für Zubehör
Element
1
2
3
4
2.8

Installieren des 12V-Spannungswandlers

1.
2.
Bosch Sicherheitssysteme GmbH
ICP-MAP0111
Beschreibung
Positionen der ICP-MAP0017 12V-Spannungswandler (max. 2 Stück)
Position des Sicherungsverteilers (SIV) (max. 1 Stück)
Schraublöcher für das AT 2000 Übertragungsgerät (max. 1 Stück)
Schraubloch für den AT 2000 Erdungsanschluss
Montieren Sie den ICP-MAP0017 12V-Spannungswandler auf der Montageplatte für
Zubehör (Schrauben nicht im Lieferumfang enthalten), wie in der Abbildung unten
gezeigt.
Verbinden Sie die Feldkabel mit dem Klemmenblock des 12V-Spannungswandlers, wie in
der Abbildung unten gezeigt, und schließen Sie die anderen Enden nicht an.
