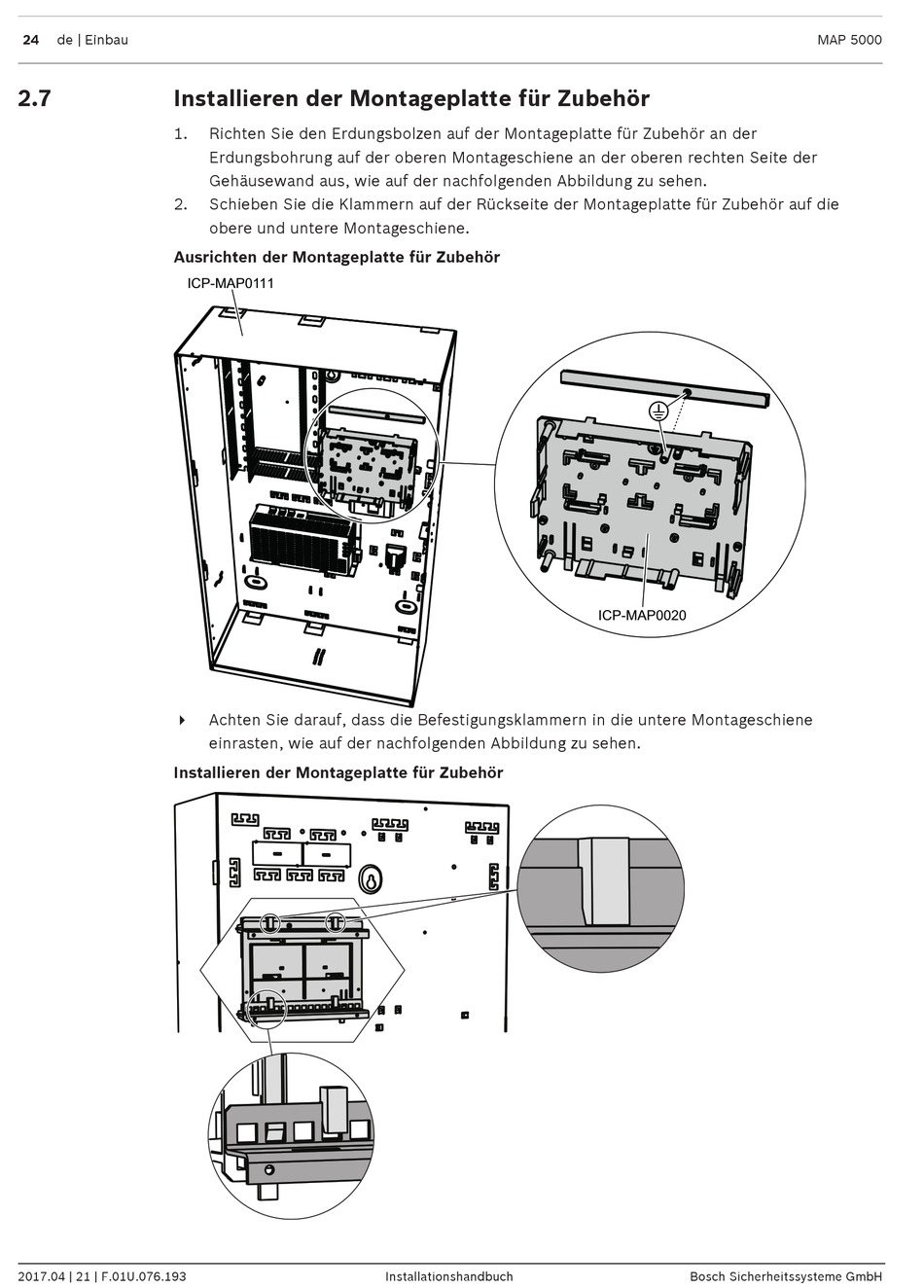

2.7 Installieren der Montageplatte für Zubehör
1.
2.
Ausrichten der Montageplatte für Zubehör
ICP-MAP0111
4
Installieren der Montageplatte für Zubehör
2017.04 | 21 | F.01U.076.193
Richten Sie den Erdungsbolzen auf der Montageplatte für Zubehör an der
Erdungsbohrung auf der oberen Montageschiene an der oberen rechten Seite der
Gehäusewand aus, wie auf der nachfolgenden Abbildung zu sehen.
Schieben Sie die Klammern auf der Rückseite der Montageplatte für Zubehör auf die
obere und untere Montageschiene.
Achten Sie darauf, dass die Befestigungsklammern in die untere Montageschiene
einrasten, wie auf der nachfolgenden Abbildung zu sehen.
