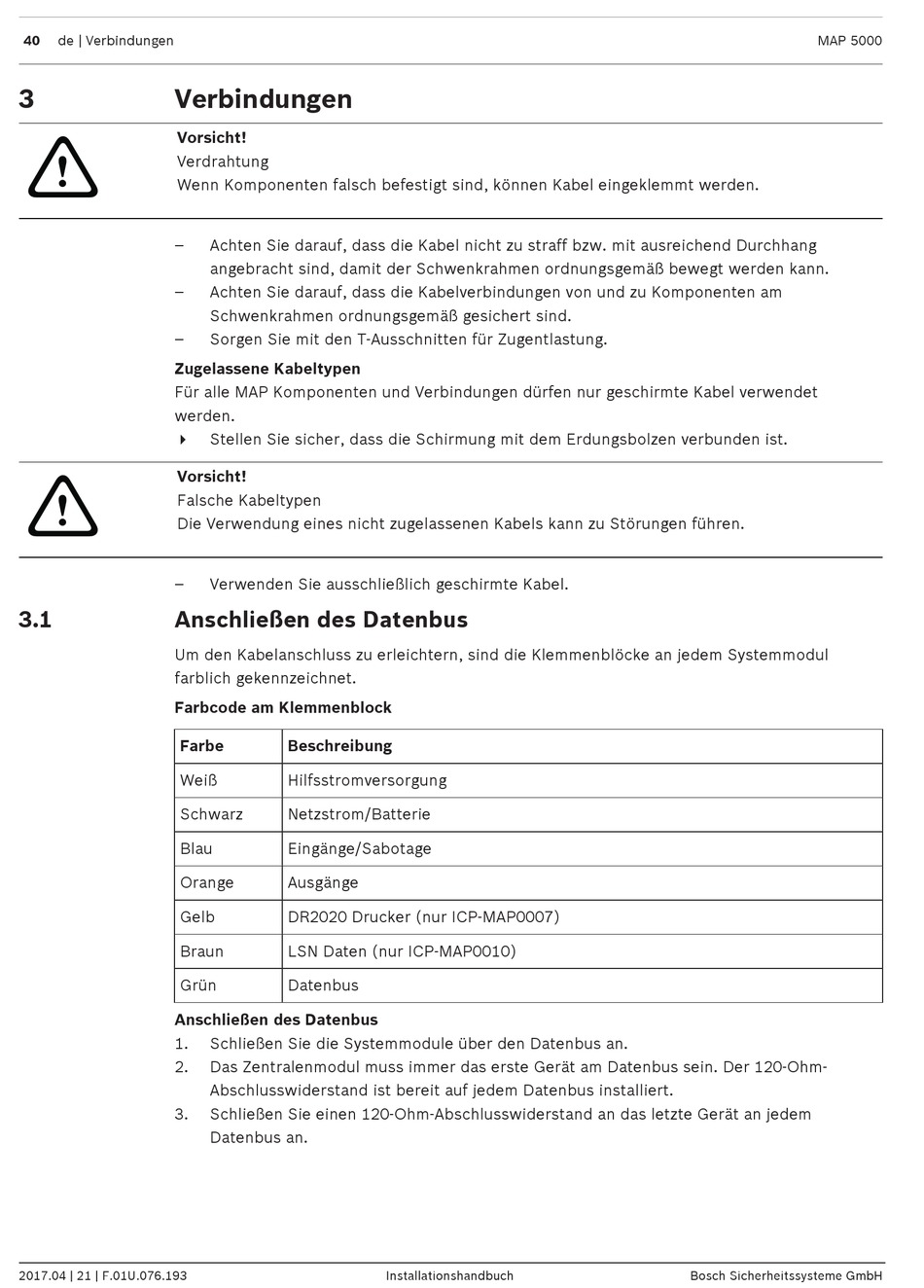

40 de | Verbindungen
3

Verbindungen

Vorsicht!
Verdrahtung
!
Wenn Komponenten falsch befestigt sind, können Kabel eingeklemmt werden.
–
–
–
Zugelassene Kabeltypen
Für alle MAP Komponenten und Verbindungen dürfen nur geschirmte Kabel verwendet
werden.
4
Vorsicht!
Falsche Kabeltypen
!
Die Verwendung eines nicht zugelassenen Kabels kann zu Störungen führen.
–
3.1 Anschließen des Datenbus
Um den Kabelanschluss zu erleichtern, sind die Klemmenblöcke an jedem Systemmodul
farblich gekennzeichnet.
Farbcode am Klemmenblock
Farbe
Weiß
Schwarz
Blau
Orange
Gelb
Braun
Grün
Anschließen des Datenbus
1.
2.
3.
2017.04 | 21 | F.01U.076.193
Achten Sie darauf, dass die Kabel nicht zu straff bzw. mit ausreichend Durchhang
angebracht sind, damit der Schwenkrahmen ordnungsgemäß bewegt werden kann.
Achten Sie darauf, dass die Kabelverbindungen von und zu Komponenten am
Schwenkrahmen ordnungsgemäß gesichert sind.
Sorgen Sie mit den T-Ausschnitten für Zugentlastung.
Stellen Sie sicher, dass die Schirmung mit dem Erdungsbolzen verbunden ist.
Verwenden Sie ausschließlich geschirmte Kabel.
Beschreibung
Hilfsstromversorgung
Netzstrom/Batterie
Eingänge/Sabotage
Ausgänge
DR2020 Drucker (nur ICP-MAP0007)
LSN Daten (nur ICP-MAP0010)
Datenbus
Schließen Sie die Systemmodule über den Datenbus an.
Das Zentralenmodul muss immer das erste Gerät am Datenbus sein. Der 120‑Ohm-
Abschlusswiderstand ist bereit auf jedem Datenbus installiert.
Schließen Sie einen 120‑Ohm-Abschlusswiderstand an das letzte Gerät an jedem
Datenbus an.
