MAP 5000
Bus-Verkabelung ohne Berücksichtigung des Netzteils
3.1.3

Verzweigen des externen Datenbus mit einem CAN-Splitter Modul

Der externe BDB kann zu zwei unabhängigen und isolierten Stichen verzweigt werden, um
Bedienteile, Improved Module und weitere Netzteile anzuschließen. Dies ermöglicht eine
flexible Verdrahtung in verschiedene Richtungen mit einer Kabellänge von bis zu 500 m und
bietet eine höhere Zuverlässigkeit.
Informationen zum Installieren eines CAN-Splitter Moduls finden Sie im entsprechenden
Installationshandbuch und Datenblatt.

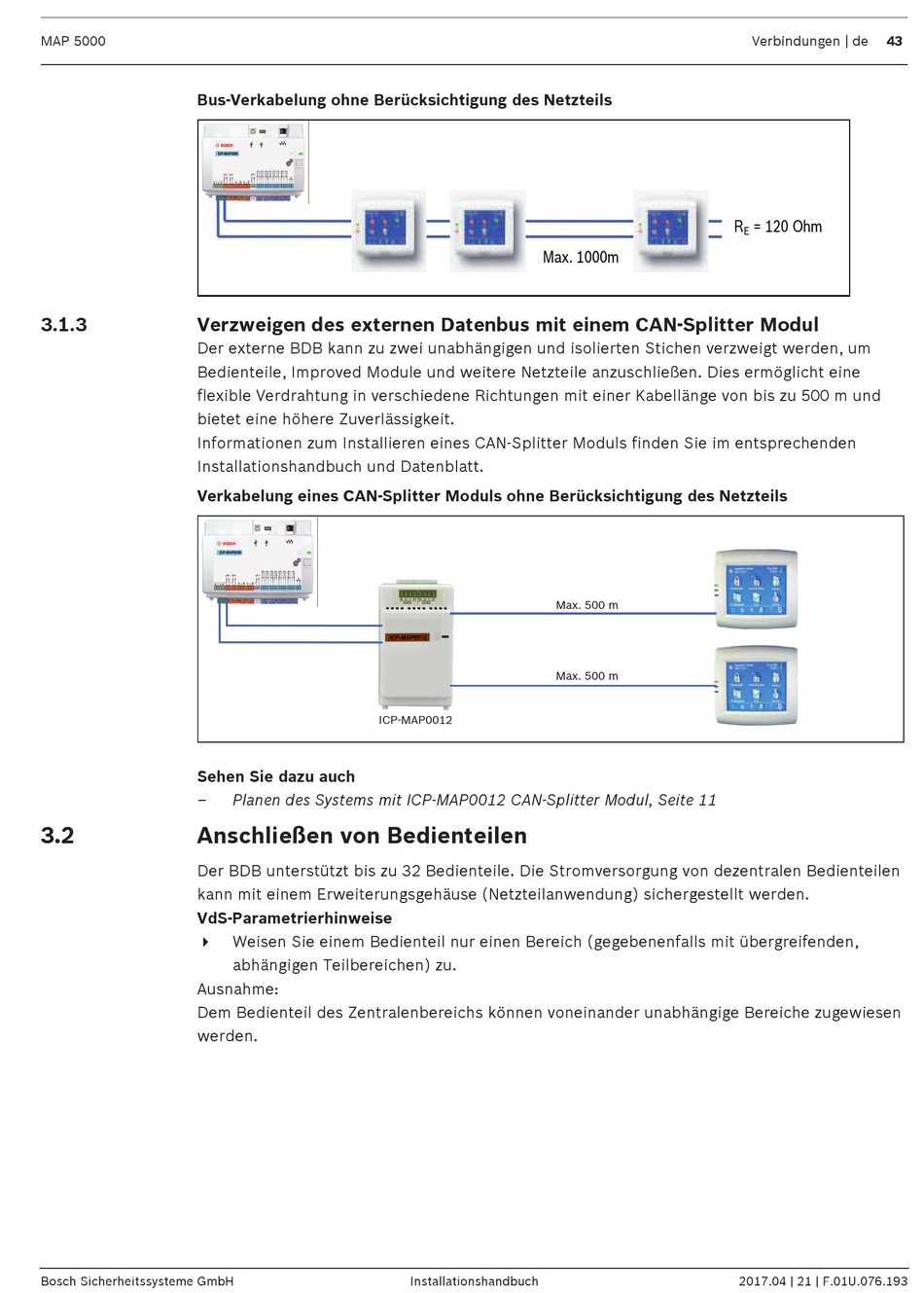

Verkabelung eines CAN-Splitter Moduls ohne Berücksichtigung des Netzteils
Sehen Sie dazu auch
–
3.2 Anschließen von Bedienteilen
Der BDB unterstützt bis zu 32 Bedienteile. Die Stromversorgung von dezentralen Bedienteilen
kann mit einem Erweiterungsgehäuse (Netzteilanwendung) sichergestellt werden.
VdS-Parametrierhinweise
4
Ausnahme:
Dem Bedienteil des Zentralenbereichs können voneinander unabhängige Bereiche zugewiesen
werden.
Bosch Sicherheitssysteme GmbH
ICP-MAP0012
Planen des Systems mit ICP-MAP0012 CAN-Splitter Modul, Seite 11
Weisen Sie einem Bedienteil nur einen Bereich (gegebenenfalls mit übergreifenden,
abhängigen Teilbereichen) zu.
Max. 1000m
Max. 500 m
Max. 500 m
Installationshandbuch
Verbindungen | de 43
R = 120 Ohm
E
2017.04 | 21 | F.01U.076.193
