2.14 Installieren und Anschließen des ITS-MAP0008 GSM-Moduls
Das ITS-MAP0008 GSM-Modul wird für die Funkübertragung von Daten über GSM/GPRS
verwendet.
Das ITS-MAP0008 GSM-Modul kann nur verwendet werden, wenn eines der folgenden
Zentralenmodule installiert ist:
–
–
Das Funkmodem ITS-MAP0008 dient als Schnittstelle zum GSM-Netz für das MAP
Zentralenmodul zur Gewährleistung einer integrierten Dual-Path-SPT vom Typ Z mit MAP5000
gemäß EN 50131-10 und EN 50136-2.
Das Funkmodem ITS-MAP0008 kann nicht als eigenständige SPT ohne Verbindung zum MAP
Zentralenmodul betrieben werden.
So installieren und verbinden Sie das ITS-MAP0008 GSM-Modul:

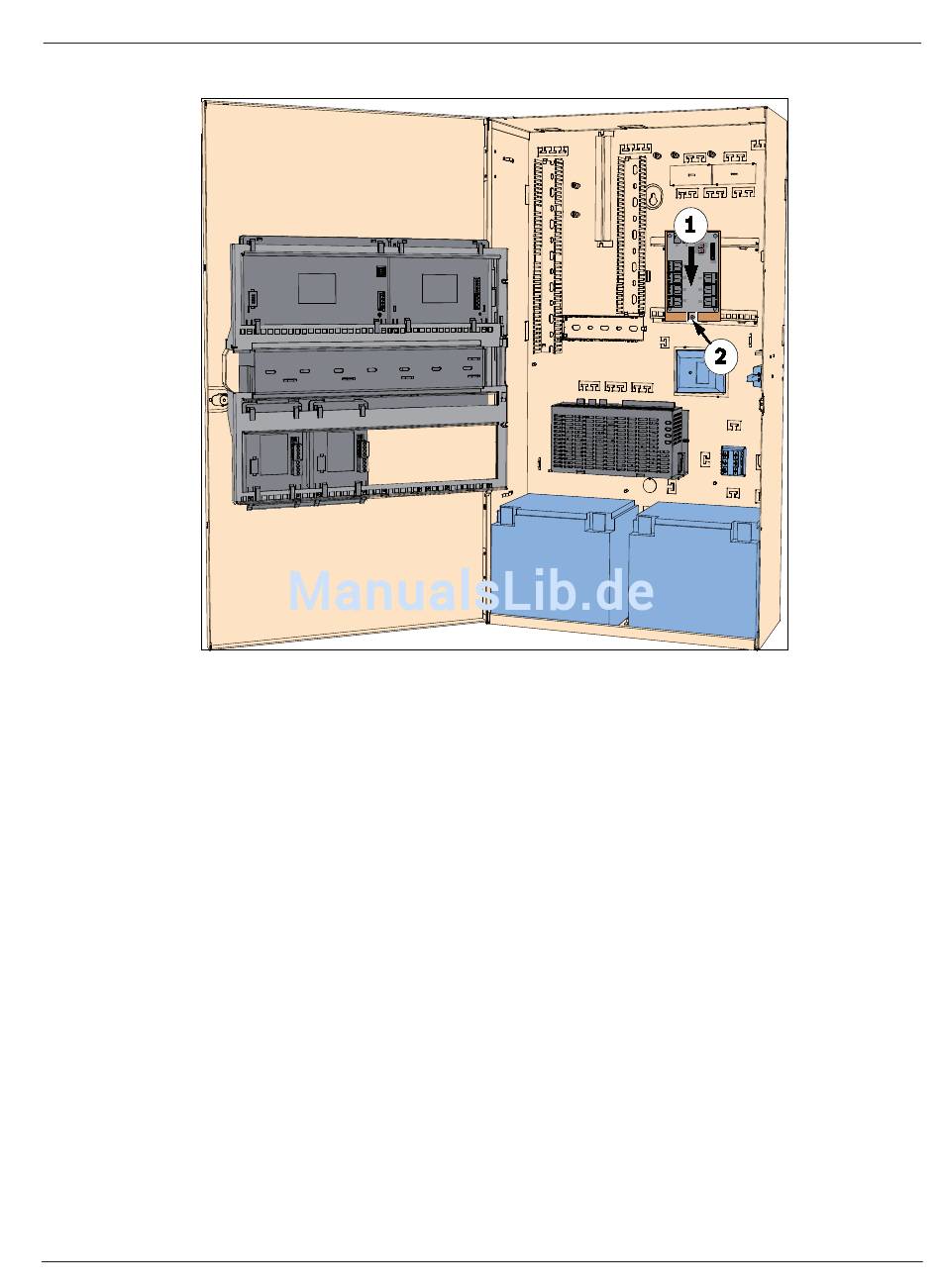

Das ITS-MAP0008 GSM-Modul wird an der Gehäuserückwand mit zwei Schrauben (im
Lieferumfang des Gehäuses enthalten) montiert. Dadurch entfällt die Möglichkeit, eine LSA-
Plus Leiste zu montieren.
1.
2.
3.
Bosch Sicherheitssysteme GmbH
MAP Zentralenmodul mit IP-Übertragungsgerät (ICP-MAP5000-COM)
MAP Zentralenmodul, klein, mit IP-Übertragungsgerät (ICP-MAP5000-SC)
Legen Sie die SIM-Karte ein. Schieben Sie die Karte vollständig von oben in den
Kartenhalter (auf der Rückseite des GSM-Moduls), bis sie einrastet. Achten Sie dabei auf
die Einschubrichtung.
Verwenden Sie das ICP-MAP0152 Kabel, um den 9-poligen SUB-D-Anschluss mit dem
COM 1-Anschluss des ICP-MAP0007 Interface Modul DE (nicht im Lieferumfang
enthalten) zu verbinden.
Schließen Sie die Antenne an der FME-Buchse des GSM-Moduls an.
