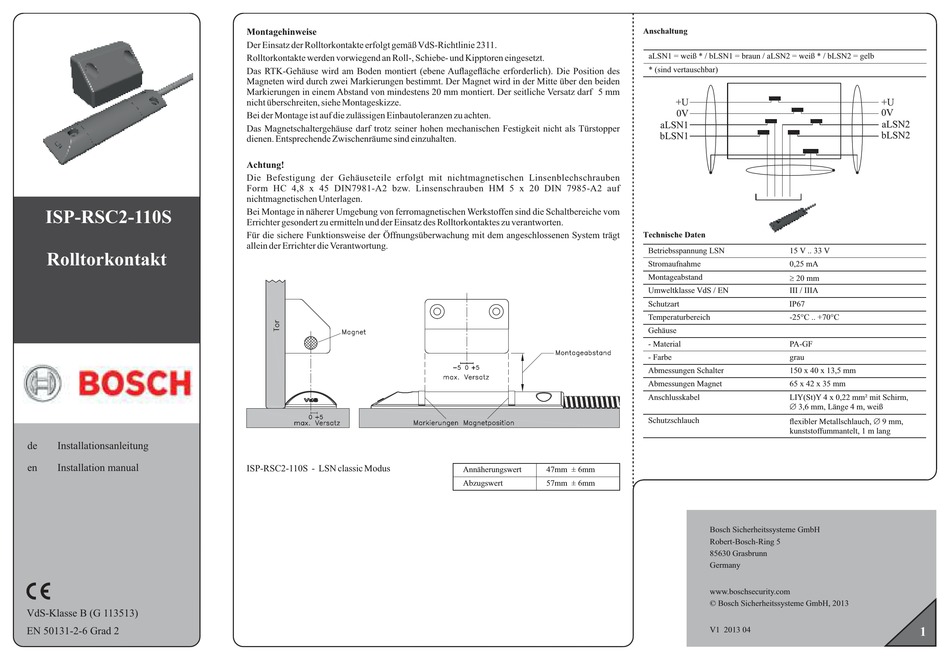

Bosch ISP-RSC2-110S Installationsanleitung

ISP-RSC2-110S
Rolltorkontakt
de Installationsanleitung
en Installation manual
VdS-Klasse B (G 113513)
EN 50131-2-6 Grad 2
Montagehinweise
Der Einsatz der Rolltorkontakte erfolgt gemäß VdS-Richtlinie 2311.
Rolltorkontakte werden vorwiegend an Roll-, Schiebe- und Kipptoren eingesetzt.
Das RTK-Gehäuse wird am Boden montiert (ebene Auflagefläche erforderlich). Die Position des
Magneten wird durch zwei Markierungen bestimmt. Der Magnet wird in der Mitte über den beiden
Markierungen in einem Abstand von mindestens 20 mm montiert. Der seitliche Versatz darf 5 mm
nicht überschreiten, siehe Montageskizze.
Bei der Montage ist auf die zulässigen Einbautoleranzen zu achten.
Das Magnetschaltergehäuse darf trotz seiner hohen mechanischen Festigkeit nicht als Türstopper
dienen. Entsprechende Zwischenräume sind einzuhalten.
Achtung!
Die Befestigung der Gehäuseteile erfolgt mit nichtmagnetischen Linsenblechschrauben
Form HC 4,8 x 45 DIN7981-A2 bzw. Linsenschrauben HM 5 x 20 DIN 7985-A2 auf
nichtmagnetischen Unterlagen.
Bei Montage in näherer Umgebung von ferromagnetischen Werkstoffen sind die Schaltbereiche vom
Errichter gesondert zu ermitteln und der Einsatz des Rolltorkontaktes zu verantworten.
Für die sichere Funktionsweise der Öffnungsüberwachung mit dem angeschlossenen System trägt
allein der Errichter die Verantwortung.
ISP-RSC2-110S - LSN classic Modus
Annäherungswert 47mm ± 6mm
Abzugswert 57mm ± 6mm
Anschaltung
aLSN1 = weiß * / bLSN1 = braun / aLSN2 = weiß * / bLSN2 = gelb
* (sind vertauschbar)
Technische Daten
Betriebsspannung LSN 15 V .. 33 V
Stromaufnahme 0,25 mA
Montageabstand
³ 20 mm
Umweltklasse VdS / EN III / IIIA
Schutzart IP67
Temperaturbereich -25°C .. +70°C
Gehäuse
- Material PA-GF
- Farbe grau
Abmessungen Schalter 150 x 40 x 13,5 mm
Abmessungen Magnet 65 x 42 x 35 mm
Anschlusskabel LIY(St)Y 4 x 0,22 mm² mit Schirm,
3,6 mm, Länge 4 m, weiß
Æ
Schutzschlauch
flexibler Metallschlauch,
kunststoffummantelt, 1 m lang
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
www.boschsecurity.com
© Bosch Sicherheitssysteme GmbH, 2013
V1 2013 04
9 mm,
Æ
