de | Einführung

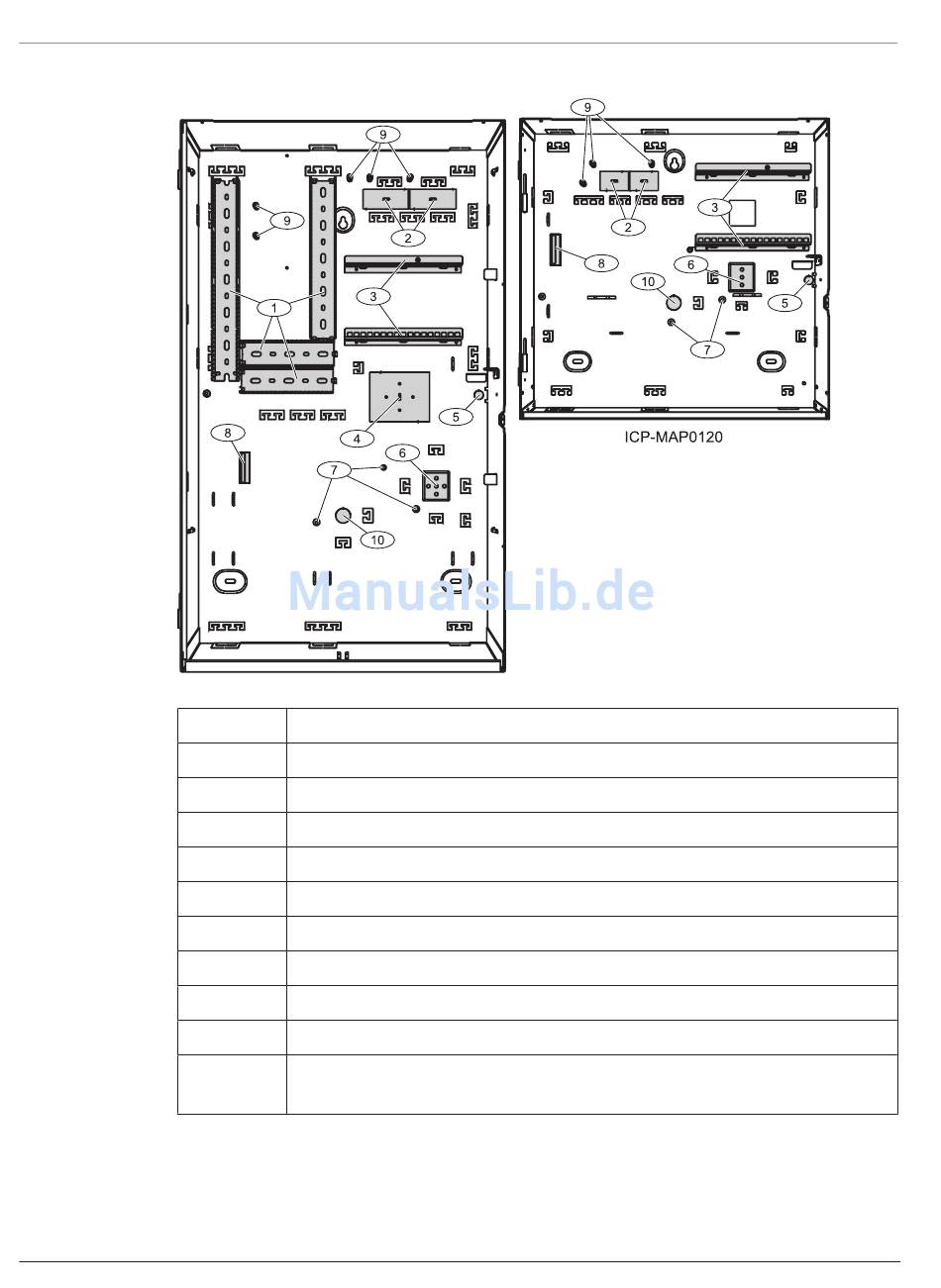

Gehäuseübersicht
Element
1
2
3
4
5
6
7
8
9
10
2017.04 | 21 | F.01U.076.193
ICP-MAP0111
Beschreibung
Kabelkanäle
Kabelaussparungen
Montageschienen für ICP-MAP0020 Montageplatte für Zubehör
Montageposition für TAE-Dose
Aussparung für Abreißmelder
Montageposition für ICP-MAP0065 230V‑Klemmenblock
Anschlusspunkte für Erdungsanschluss
Flansch für IPP-MAP0005 Netzteil
Anschlusspunkte für Abschirmung
Aussparung für Netzkabel (verwenden, wenn Netzkabel über die Rückseite des
Gehäuses zugeführt werden)
Installationshandbuch
MAP 5000
