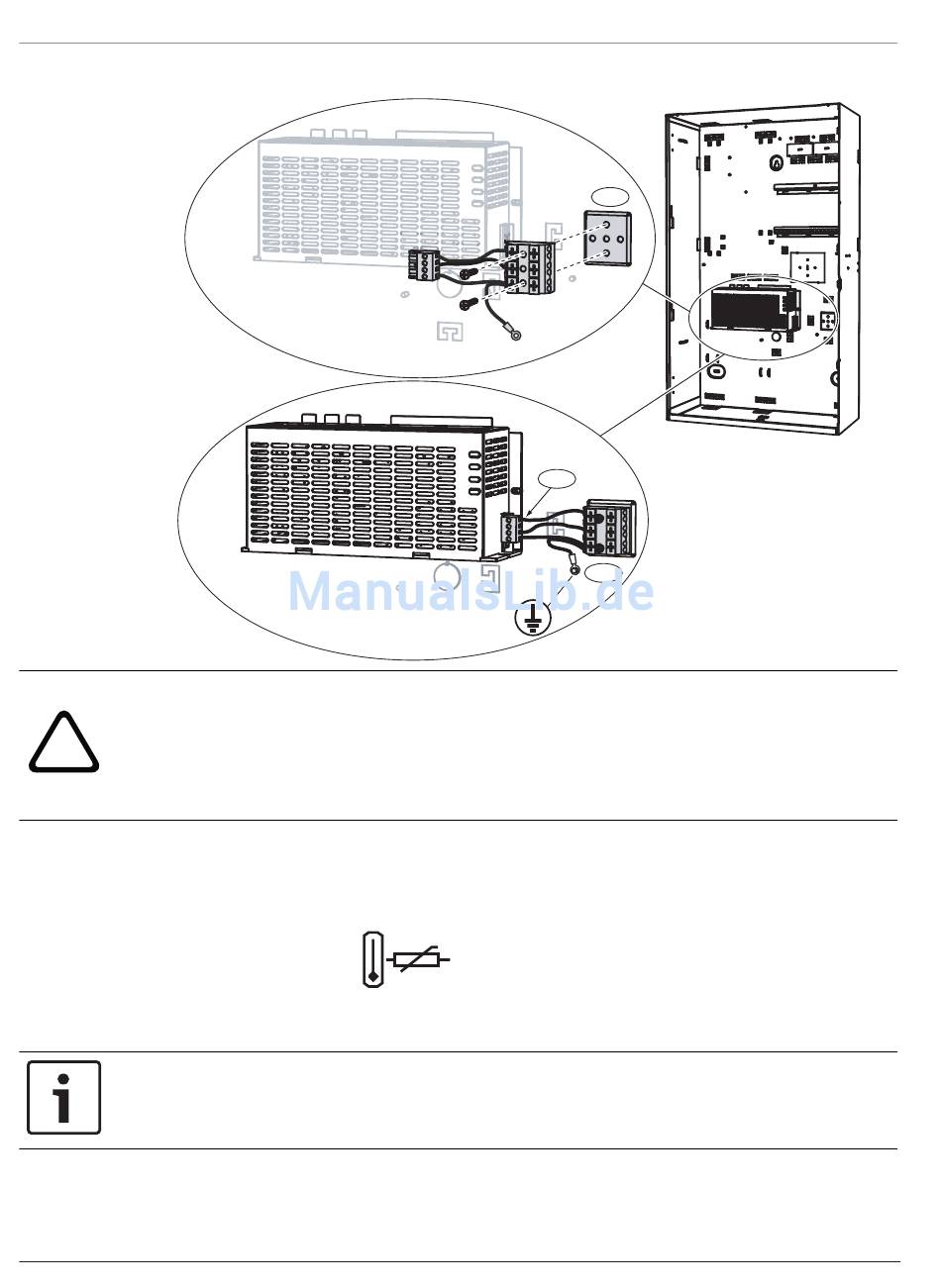

Installieren des 230V-Klemmenblocks
Warnung!
Achten Sie bei der Installation des Netzteils darauf, dass der Erdungsdraht des 230V-
Klemmenblocks mit dem Erdungsanschluss verbunden ist, wie in „Installieren des 230V-
!
Klemmenblocks, Seite 22" gezeigt.
Der Erdungsdraht vom 230V-Klemmenblock zum Netzteil ist keine Erde für das Gehäuse. Er
ist lediglich Erde für das Netzteil.
Installieren des Thermistorkabels
Das Thermistorkabel wird verwendet, um die Batterieladespannung an die
Umgebungstemperatur der Batterien anzupassen.
1.
2.
Hinweis!
Für den Fall, dass mehrere Gehäuse verwendet werden, montieren Sie das Thermistorkabel in
dem Gehäuse, in dem sich das Netzteil befindet.
2017.04 | 21 | F.01U.076.193
Schließen Sie das Thermistorkabel am Netzteil an und verbinden Sie dies mit der Klemme
mit der Markierung
Montieren Sie den Thermistor an der Innenwand des Gehäuses direkt rechts über den
beiden Batterien.
2
.
Installationshandbuch
1
3
