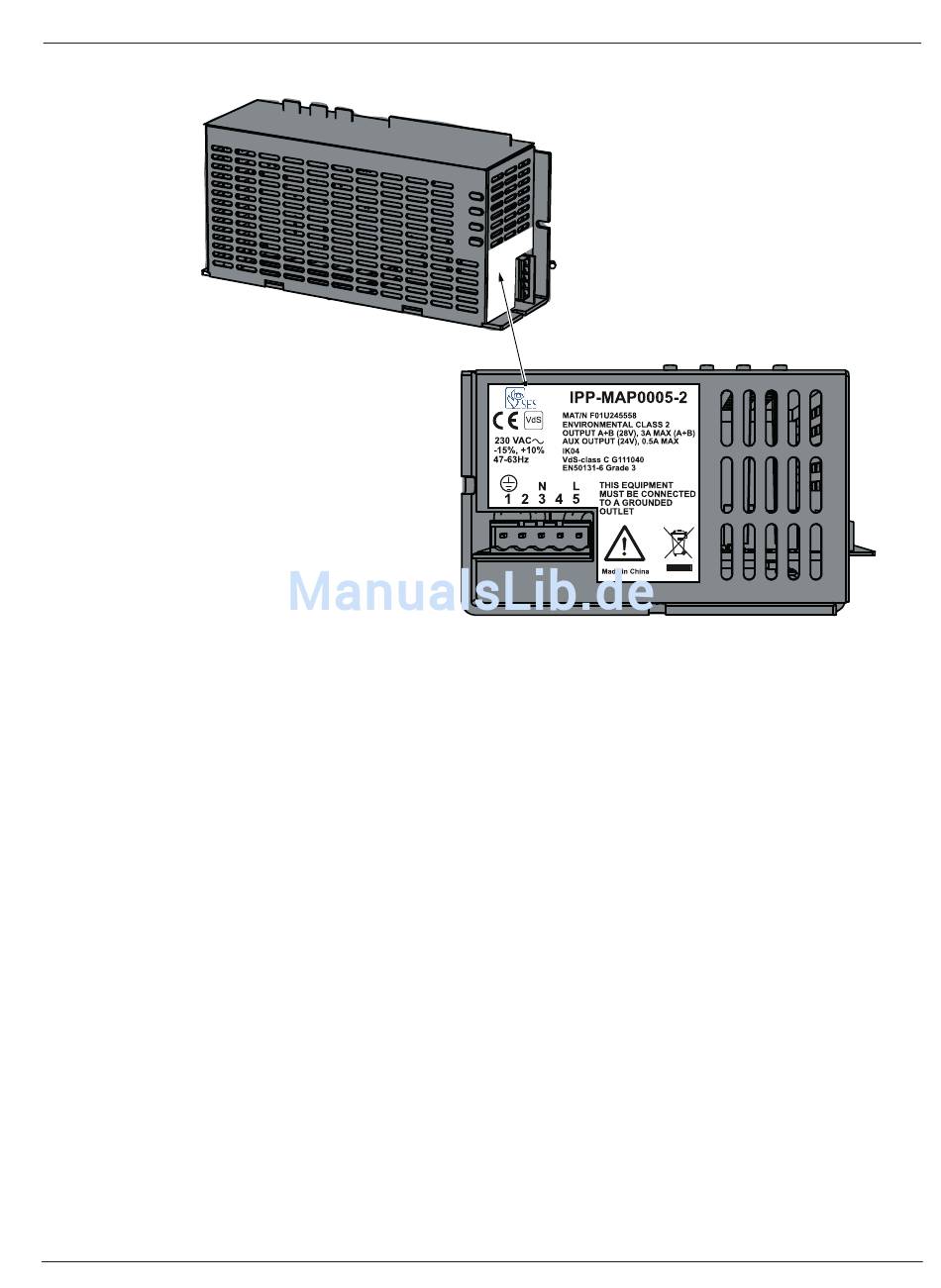

Nennwertaufkleber auf dem IPP-MAP0005 Netzteil
1.
2.
3.
Bosch Sicherheitssysteme GmbH
Montieren Sie den 230-V-Klemmenblock auf der Gehäuserückwand in den
entsprechenden Montagebohrungen wie auf der nachfolgenden Abbildung gezeigt und
befestigen Sie ihn mit den mitgelieferten Schrauben (1).
Stecken Sie den mit dem 230-V-Klemmenblock verbundenen Klemmenblock in das
Netzteil wie auf der nachfolgenden Abbildung (2) zu sehen.
Verbinden Sie den Erdungsdraht mit dem Erdschlusspunkt an der Gehäuserückwand wie
in der nachfolgenden Abbildung (3) zu sehen.
