MAP 5000

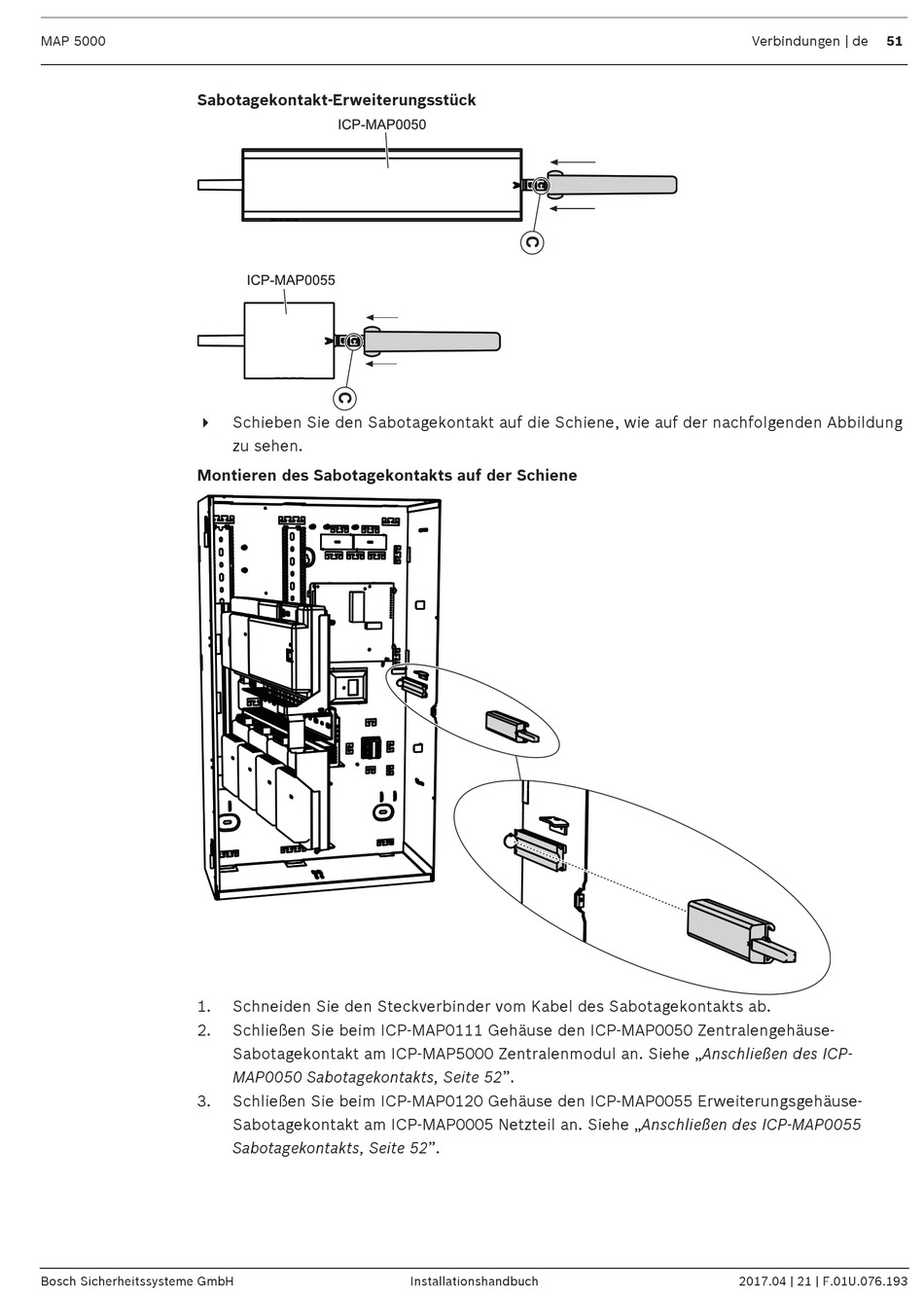

Sabotagekontakt-Erweiterungsstück
4
Montieren des Sabotagekontakts auf der Schiene
1.
2.
3.
Bosch Sicherheitssysteme GmbH
Schieben Sie den Sabotagekontakt auf die Schiene, wie auf der nachfolgenden Abbildung
zu sehen.
Schneiden Sie den Steckverbinder vom Kabel des Sabotagekontakts ab.
Schließen Sie beim ICP-MAP0111 Gehäuse den ICP-MAP0050 Zentralengehäuse-
Sabotagekontakt am ICP-MAP5000 Zentralenmodul an. Siehe „Anschließen des ICP-
MAP0050 Sabotagekontakts, Seite 52".
Schließen Sie beim ICP-MAP0120 Gehäuse den ICP-MAP0055 Erweiterungsgehäuse-
Sabotagekontakt am ICP-MAP0005 Netzteil an. Siehe „Anschließen des ICP-MAP0055
Sabotagekontakts, Seite 52".
