52 de | Verbindungen

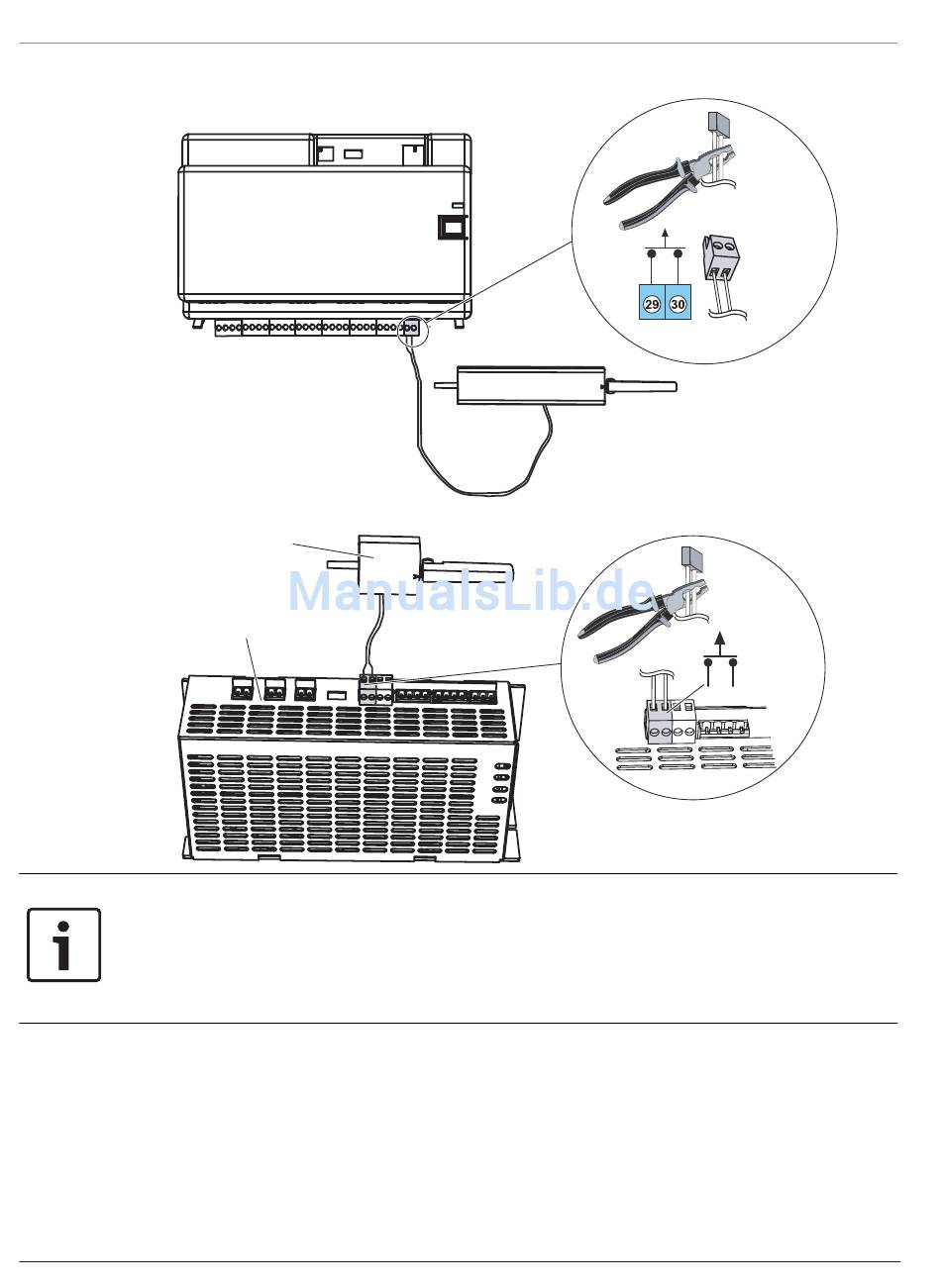

Anschließen des ICP-MAP0050 Sabotagekontakts
Anschließen des ICP-MAP0055 Sabotagekontakts
ICP-MAP0055
Hinweis!
Wenn die Gehäusetür geöffnet wird, erzeugt der Sabotagekontakt einen Sabotagezustand.
Um eine lokale Verbindung zwischen RPS und ICP-MAP5000 Zentralenmodul zu ermöglichen,
müssen Sie den Sabotagekontakt am Zentralenmodul und nicht am Netzteil anschließen. Das
ICP-MAP5000 Zentralenmodul erlaubt eine Änderung der Systemparameter über RPS nur,
wenn der Eingang des Zentralensabotagekontakts im offenen Zustand ist.
3.8 Installieren des ICP-MAP0060 Gehäuseschlosses
1.
2.
3.
2017.04 | 21 | F.01U.076.193
ICP-MAP5000
IPP-MAP0005
Öffnen Sie die Aussparung für das Schloss in der Gehäusetür wie auf der Abbildung
unten (1) zu sehen.
Setzen Sie das Schloss in die Öffnung an der Gehäusetür ein wie auf der Abbildung
unten (2) zu sehen.
Befestigen Sie das Schloss mit der Mutter wie auf der Abbildung unten (3) zu sehen.
ICP-MAP0050
