36 de | Einbau
So befestigen Sie das Ethernet-Kabel:
1.
2.
Ferritkern
2.13

Installieren des ICP-COM-IF Relaismoduls

Das ICP-COM-IF Relaismodul kann auf dem Schwenkrahmen oder den Montageschienen des
MAP Zentralengehäuses montiert werden.
An beiden Seiten ist ein Abstand von ca. 15 mm für die nachfolgende Verkabelung erforderlich.
Die Anschlussstecker können seitlich abgezogen werden.
1.
2.
2017.04 | 21 | F.01U.076.193

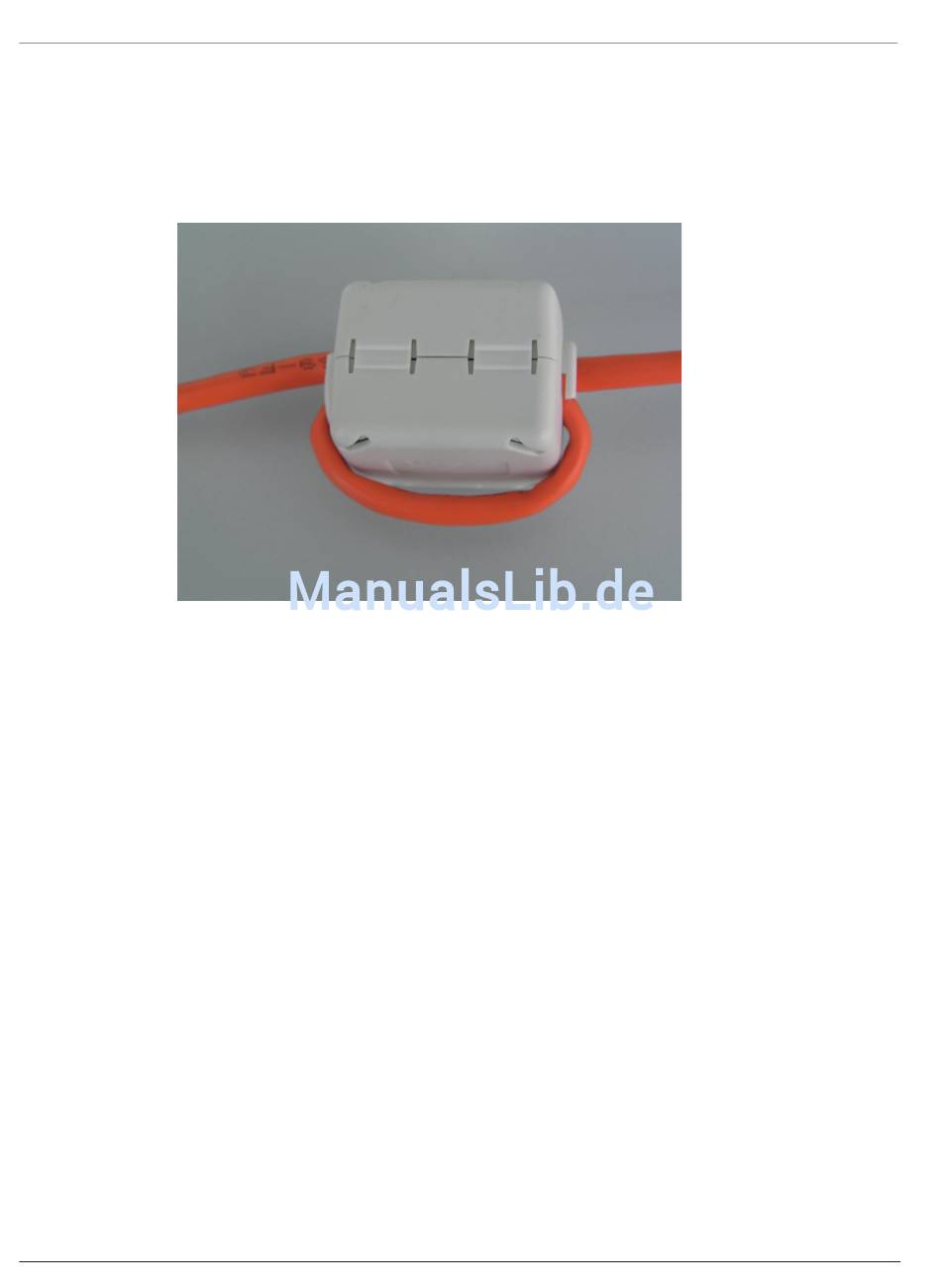

Führen Sie das Ethernet-Kabel mit einer zusätzlichen Windung durch den großen
Klappferrit (im Zubehörpaket des Zentralenmoduls enthalten).
Positionieren Sie den Ferritkern möglichst nah an der entsprechenden Aussparung im
Gehäuse.
Befestigen Sie die Trägerplatte des ICP-COM-IF Relaismoduls in den entsprechenden
Aussparungen des Schwenkrahmens oder der Montageschienen.
Befestigen Sie die Trägerplatte mit der mitgelieferten Schraube an der unteren Schiene.
Installationshandbuch
MAP 5000
Bosch Sicherheitssysteme GmbH
