MAP 5000
2.
3.10.2
Anschaltung
1.
2.
3.
Anschließen des LED-Anzeigetableaus am ISP-EMIL 120
Bosch Sicherheitssysteme GmbH
Verwenden Sie einen ISP-EMIL 120 Koppler zur Ansteuerung des Bedien‑ und
Anzeigetableaus.
Verbinden Sie die LSN-Anschlüsse des ISP-EMIL 120 Kopplers gemäß der
Installationsanleitung des Kopplers.

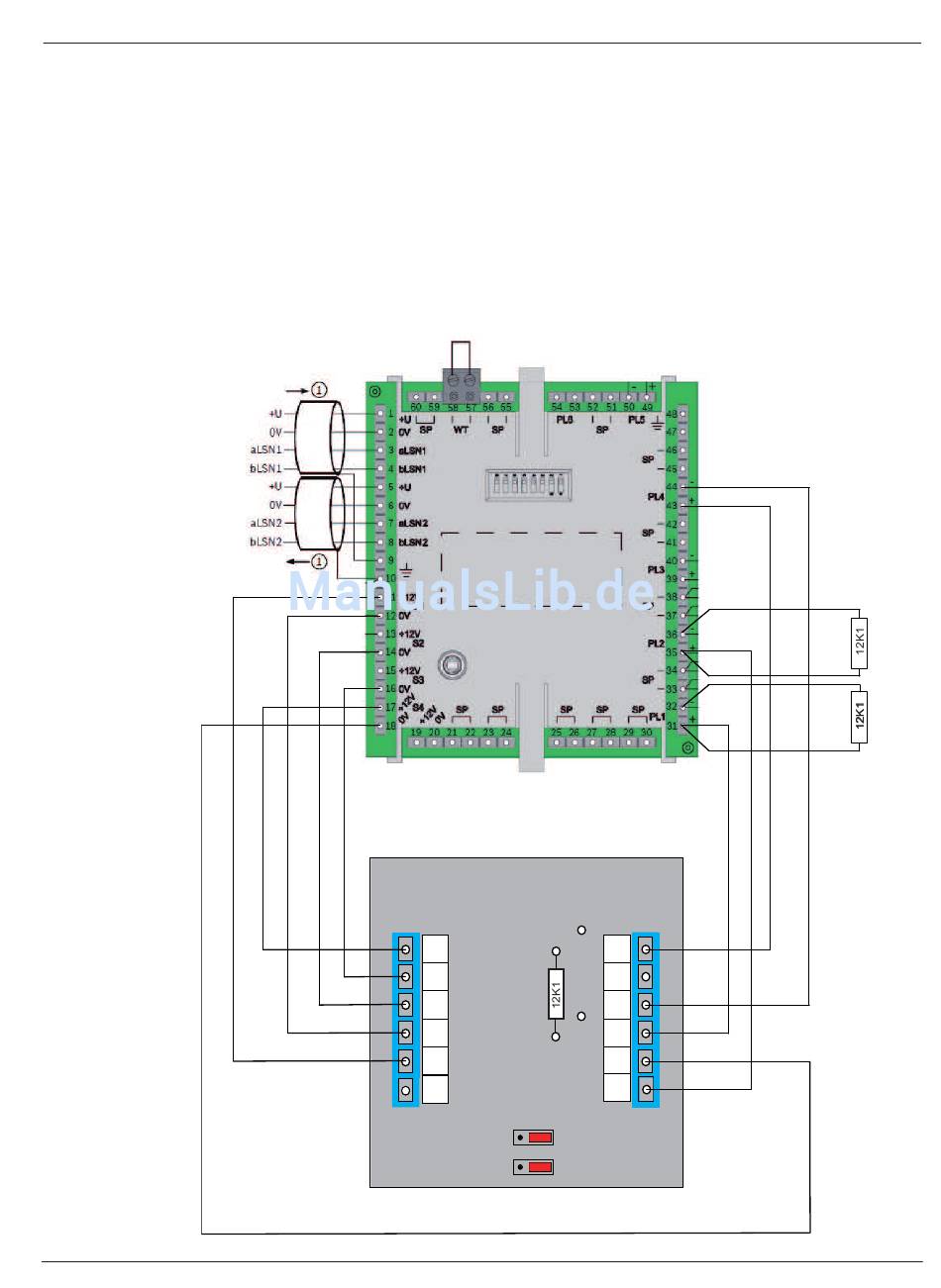

Verkabeln Sie das Bedien‑ und Anzeigentableau mit dem ISP-EMIL 120 Koppler, wie in der
folgenden Abbildung dargestellt.
Bringen Sie nach der Verkabelung die Abschlusswiderstände im Koppler (2 Stück) und
Bedientableau (1 Stück) an (im Lieferumfang des Kopplers enthalten).
X1
ISP-EMIL-120
LED-Tableau LSN
R
N0
1
2
3
4
R
5
NC
6
J2
3 2 1
J1
Installationshandbuch
Verbindungen | de
X2
6
5
4
3
2
1
2017.04 | 21 | F.01U.076.193
55
R
E
R
R
E
E
