MAP 5000

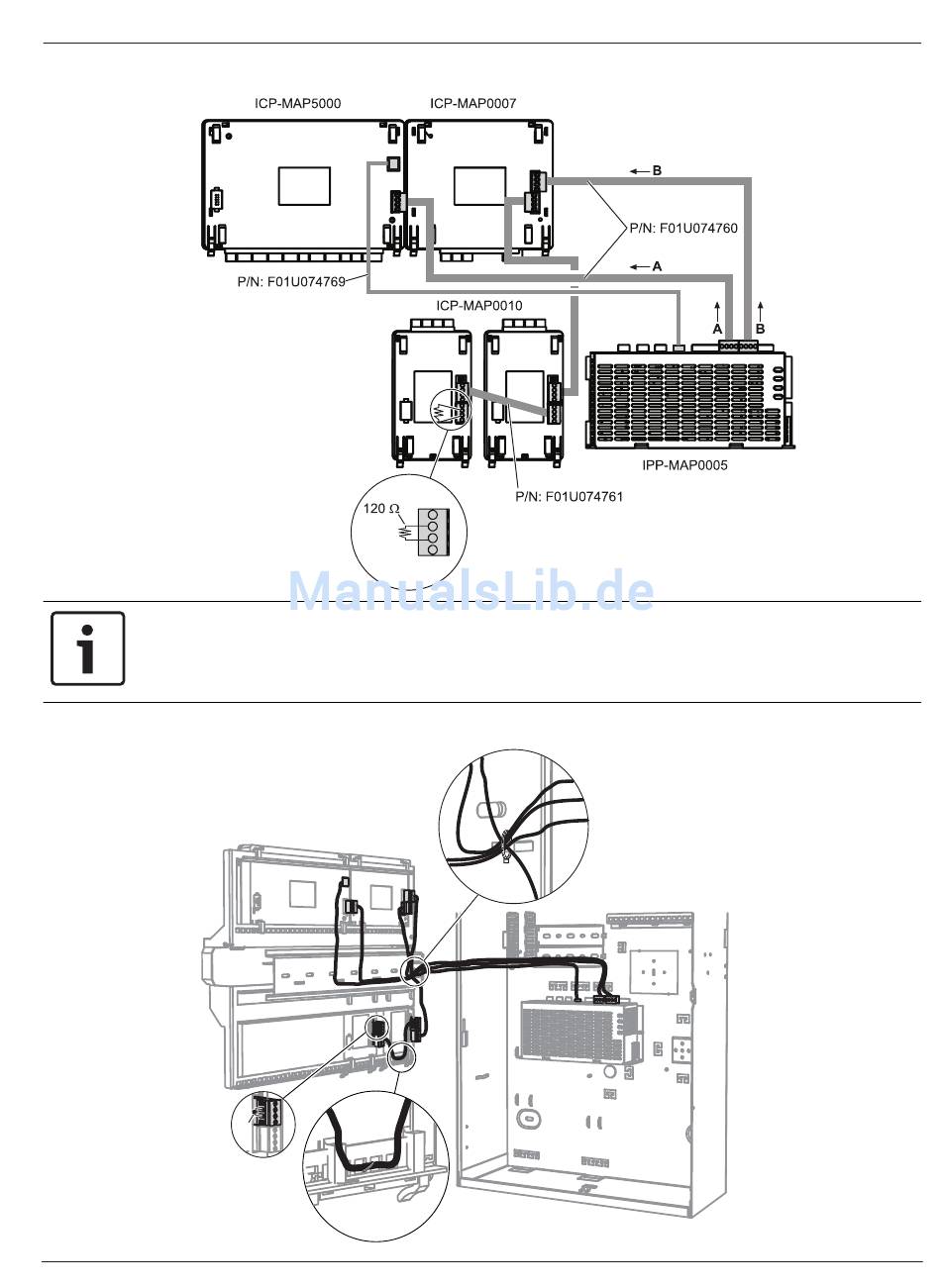

Datenbusverbindungen der Systemmodule auf dem internen BDB
Hinweis!
Die Reihenfolge der Systemmodule auf dem in der Abbildung dargestellten BDB ist nicht
obligatorisch. Es sollte eine möglichst symmetrische Lastverteilung an Ausgang A und B des
Netzteils sichergestellt werden.
Kabelführung beim Datenbus
