28 de | Einbau

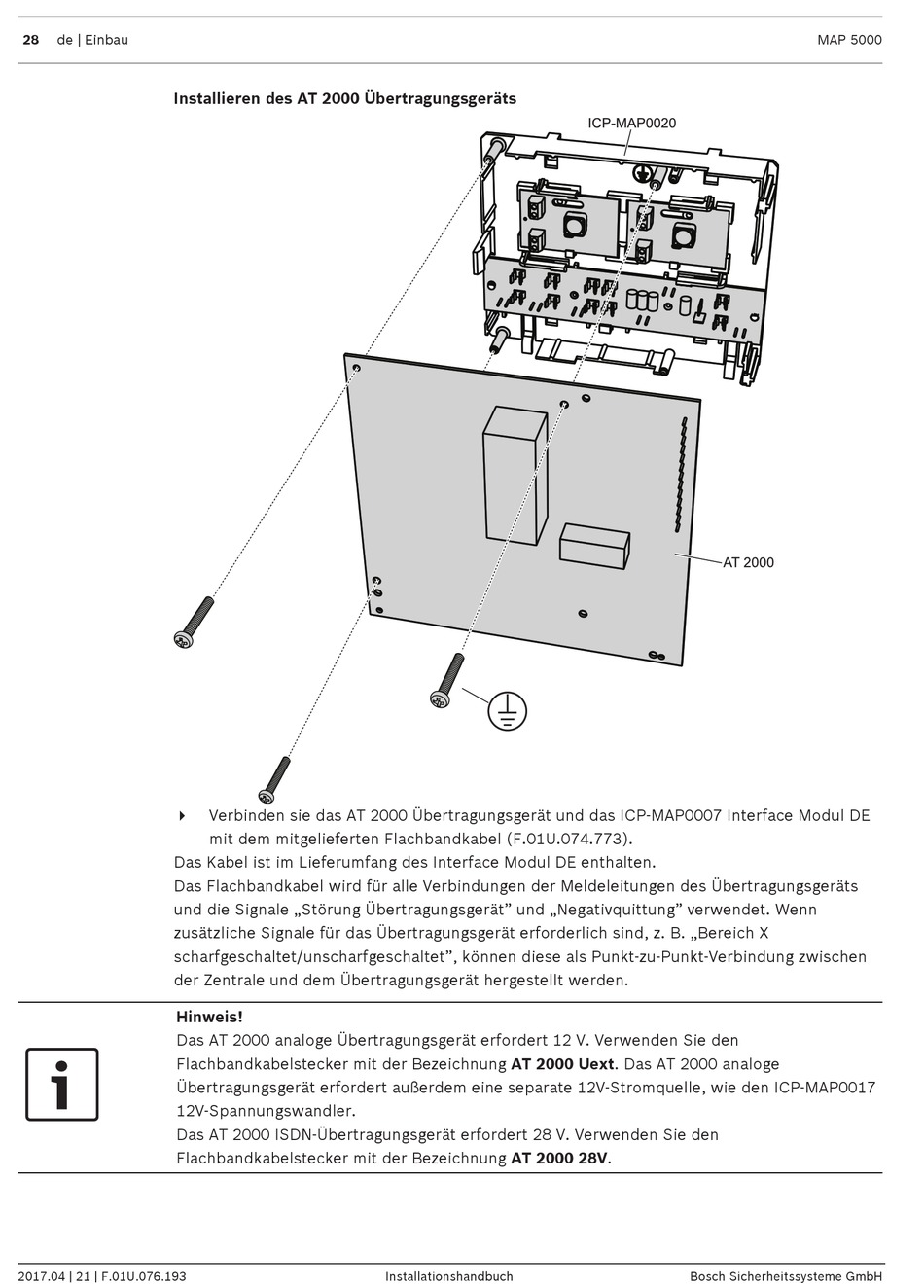

Installieren des AT 2000 Übertragungsgeräts
4
Das Kabel ist im Lieferumfang des Interface Modul DE enthalten.
Das Flachbandkabel wird für alle Verbindungen der Meldeleitungen des Übertragungsgeräts
und die Signale „Störung Übertragungsgerät" und „Negativquittung" verwendet. Wenn
zusätzliche Signale für das Übertragungsgerät erforderlich sind, z. B. „Bereich X
scharfgeschaltet/unscharfgeschaltet", können diese als Punkt-zu-Punkt-Verbindung zwischen
der Zentrale und dem Übertragungsgerät hergestellt werden.
Hinweis!
Das AT 2000 analoge Übertragungsgerät erfordert 12 V. Verwenden Sie den
Flachbandkabelstecker mit der Bezeichnung AT 2000 Uext. Das AT 2000 analoge
Übertragungsgerät erfordert außerdem eine separate 12V-Stromquelle, wie den ICP-MAP0017
12V-Spannungswandler.
Das AT 2000 ISDN-Übertragungsgerät erfordert 28 V. Verwenden Sie den
Flachbandkabelstecker mit der Bezeichnung AT 2000 28V.
2017.04 | 21 | F.01U.076.193
Verbinden sie das AT 2000 Übertragungsgerät und das ICP-MAP0007 Interface Modul DE
mit dem mitgelieferten Flachbandkabel (F.01U.074.773).
Installationshandbuch
MAP 5000
