44 de | Verbindungen

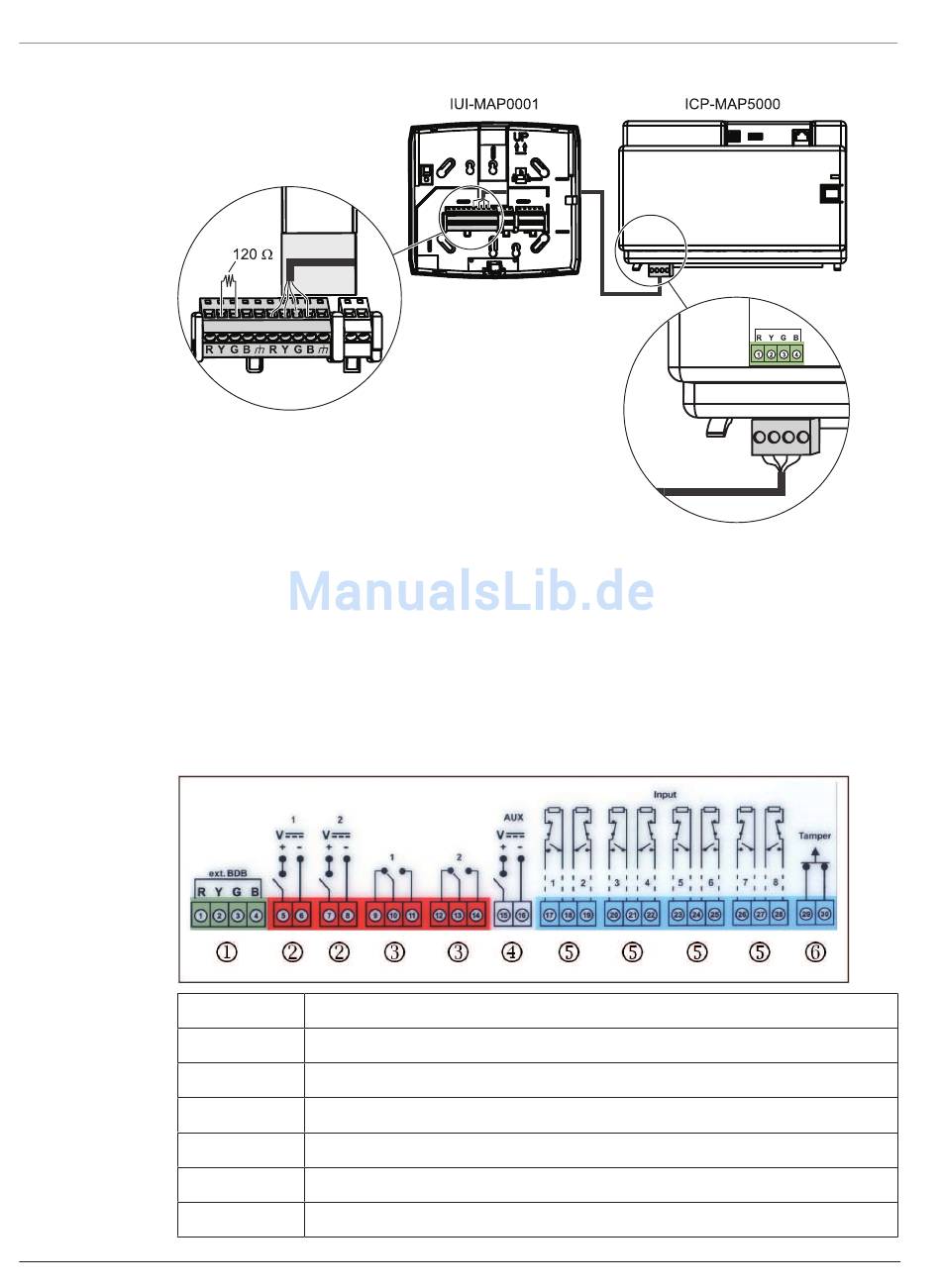

Datenbusanschluss des Bedienteils am externen BDB
3.3 Anschließen des Zentralenmoduls
Dieses Kapitel beschreibt die Verbindung der folgenden Zentralenmodule:
–
–
–
–
Anschlussleiste des Zentralenmoduls
Anschluss
1
2
3
4
5
6
2017.04 | 21 | F.01U.076.193
MAP Zentralenmodul (ICP-MAP5000-2)
MAP Zentralenmodul mit IP-Übertragungsgerät (ICP-MAP5000-COM) einschließlich des
MAP GSM Moduls (ITS-MAP0008).
MAP Zentralenmodul, klein (ICP-MAP5000-S)
MAP Zentralenmodul, klein, mit IP-Übertragungsgerät (ICP-MAP5000-SC) einschließlich
des MAP GSM Moduls (ITS-MAP0008).
Beschreibung
Externer BDB-Anschluss
Zwei parametrierbare Spannungsausgänge (28 V DC/1 A)
Zwei parametrierbare potenzialfreie Relaisausgänge (Wechsler)
Spannungsausgang AUX (28 V DC/1 A)
Acht überwachte Eingänge
Eingang für Zentralensabotagekontakt
