Montieren Des Gehäuses - Bosch ICP-MAP5000-2 Installationshandbuch

MAP 5000
2.3 Montieren des Gehäuses
Hinweis!
Achten Sie darauf, dass links neben dem Gehäuse ausreichend Platz ist, damit die Gehäusetür
und der ICP-MAP0025 Schwenkrahmen problemlos geöffnet werden können.
- Für eine vollständig geöffnete Tür sind mindestens 460 mm erforderlich.
- Für eine im Winkel von 90° geöffnete Tür sind mindestens 32 mm erforderlich.
1.
2.
3.
Einsetzen des Abreißmelderstopfens
1.
2.
Bosch Sicherheitssysteme GmbH
Markieren Sie die Löcher auf der vorgesehenen Oberfläche mithilfe der Bohrschablone.
Die Bohrschablone befindet sich in der Gehäuseverpackung.

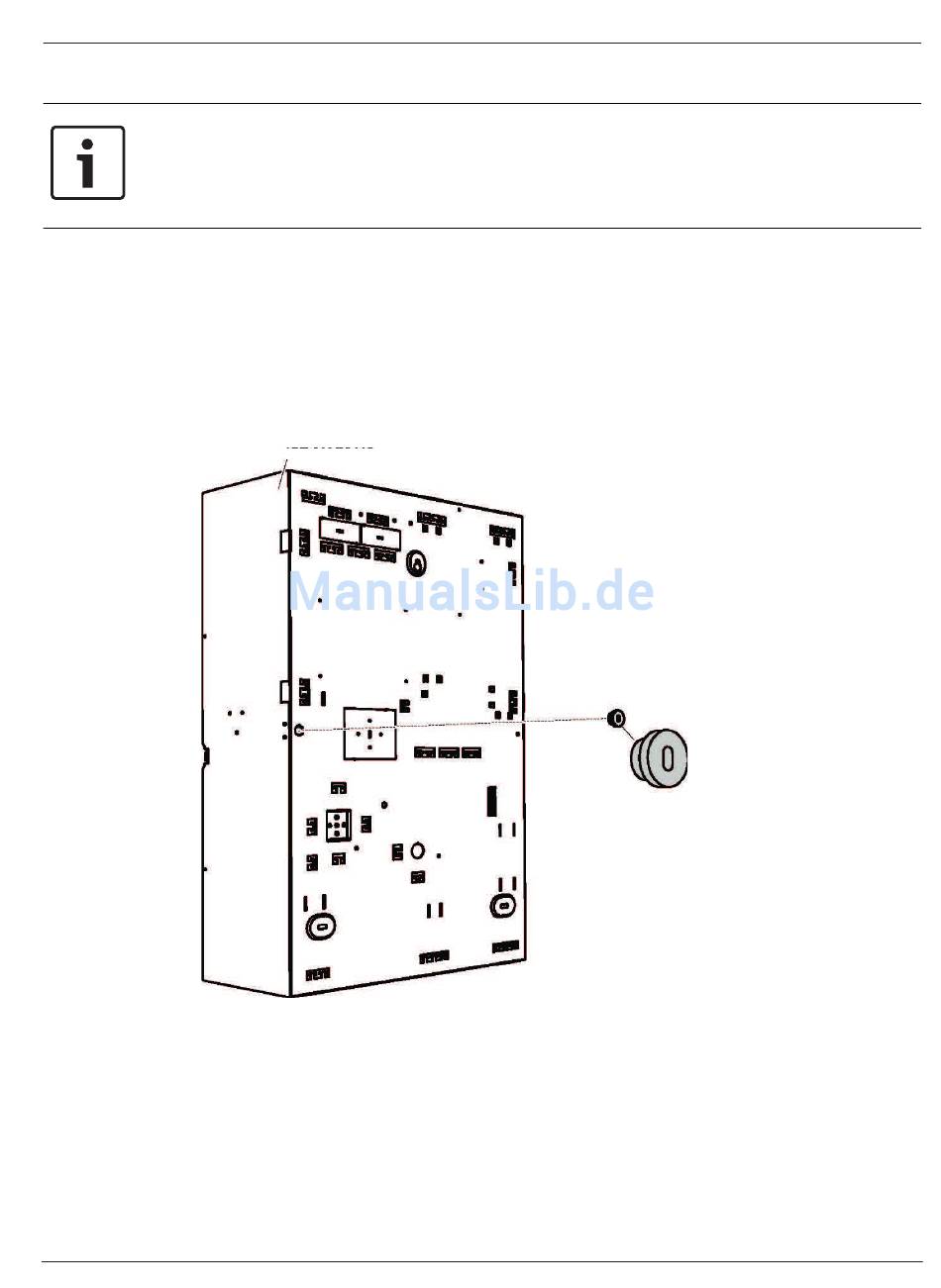

Wenn ein Abreißmelder erforderlich ist, stecken Sie den Stopfen für den Sabotagekontakt
in die Rückseite des Gehäuses (erforderlich gemäß EN50131 Grad 3) wie auf der
nachfolgenden Abbildung zu sehen.
Befestigen Sie den Stopfen mit einer passenden Schraube an der Wand (nicht im
Lieferumfang enthalten).
ICP-MAP0111
Montieren Sie das Gehäuse mit passenden Schrauben und Dübeln (nicht im Lieferumfang
enthalten) an der vorgesehenen Oberfläche. Verwenden Sie die in der nachfolgenden
Abbildung gezeigten Montagebohrungen.
Achten Sie darauf, dass alle Schrauben fest angezogen sind und das Gehäuse sicher an
der Montageoberfläche befestigt ist.
Installationshandbuch
Einbau | de 17
2017.04 | 21 | F.01U.076.193
