7
INBETRIEBNAHME

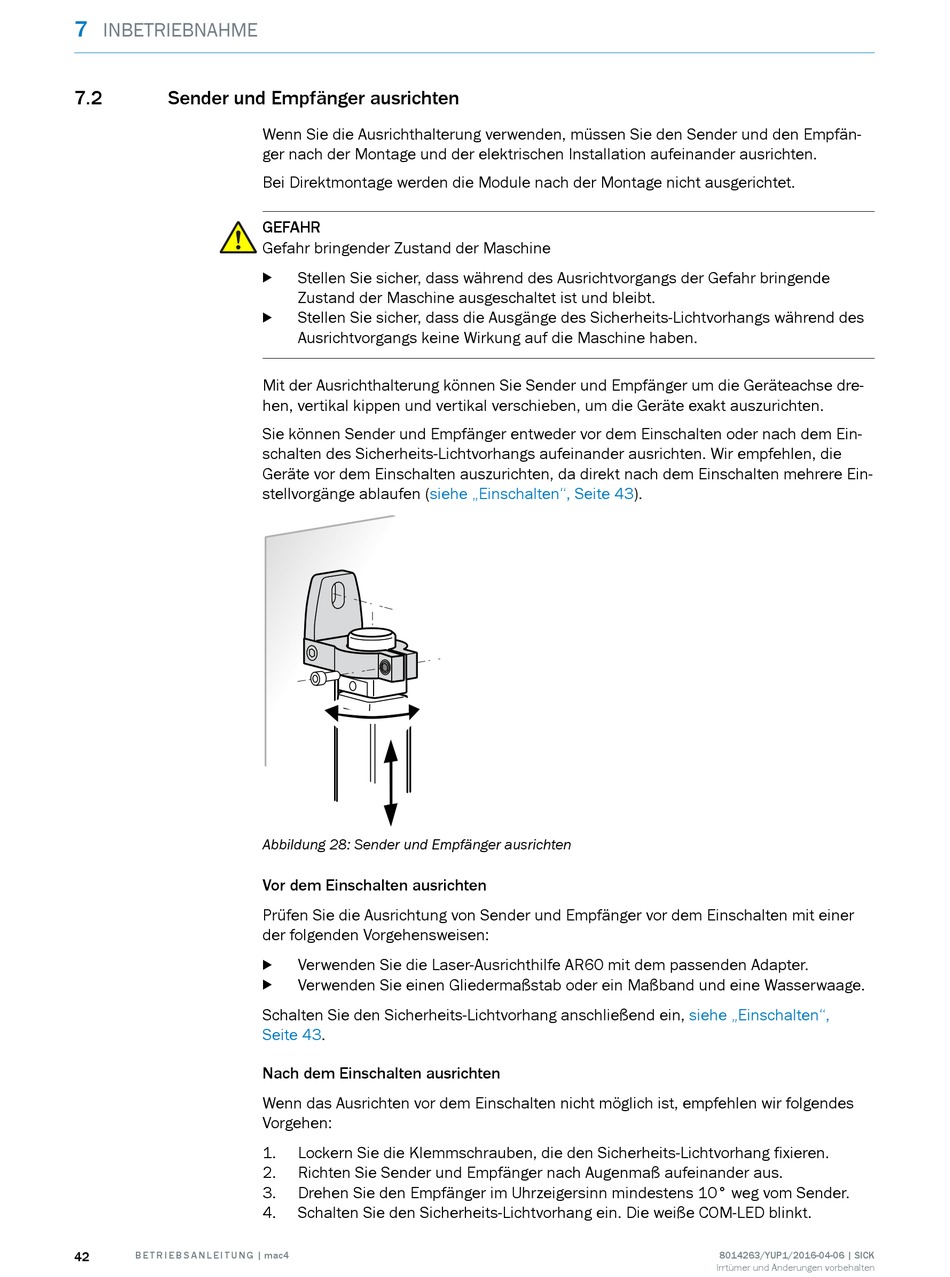

7.2 Sender und Empfänger ausrichten
42 B E T R I E B S A N L E I T U N G | mac4
Wenn Sie die Ausrichthalterung verwenden, müssen Sie den Sender und den Empfän‐
ger nach der Montage und der elektrischen Installation aufeinander ausrichten.
Bei Direktmontage werden die Module nach der Montage nicht ausgerichtet.
GEFAHR
Gefahr bringender Zustand der Maschine
Stellen Sie sicher, dass während des Ausrichtvorgangs der Gefahr bringende
b
Zustand der Maschine ausgeschaltet ist und bleibt.
Stellen Sie sicher, dass die Ausgänge des Sicherheits-Lichtvorhangs während des
b
Ausrichtvorgangs keine Wirkung auf die Maschine haben.
Mit der Ausrichthalterung können Sie Sender und Empfänger um die Geräteachse dre‐
hen, vertikal kippen und vertikal verschieben, um die Geräte exakt auszurichten.
Sie können Sender und Empfänger entweder vor dem Einschalten oder nach dem Ein‐
schalten des Sicherheits-Lichtvorhangs aufeinander ausrichten. Wir empfehlen, die
Geräte vor dem Einschalten auszurichten, da direkt nach dem Einschalten mehrere Ein‐
stellvorgänge ablaufen (siehe „Einschalten", Seite
Abbildung 28: Sender und Empfänger ausrichten
Vor dem Einschalten ausrichten
Prüfen Sie die Ausrichtung von Sender und Empfänger vor dem Einschalten mit einer
der folgenden Vorgehensweisen:
Verwenden Sie die Laser-Ausrichthilfe AR60 mit dem passenden Adapter.
b
Verwenden Sie einen Gliedermaßstab oder ein Maßband und eine Wasserwaage.
b
Schalten Sie den Sicherheits-Lichtvorhang anschließend ein,
Seite 43.
Nach dem Einschalten ausrichten
Wenn das Ausrichten vor dem Einschalten nicht möglich ist, empfehlen wir folgendes
Vorgehen:
1. Lockern Sie die Klemmschrauben, die den Sicherheits-Lichtvorhang fixieren.
2. Richten Sie Sender und Empfänger nach Augenmaß aufeinander aus.
3. Drehen Sie den Empfänger im Uhrzeigersinn mindestens 10° weg vom Sender.
4. Schalten Sie den Sicherheits-Lichtvorhang ein. Die weiße COM-LED blinkt.
43).
siehe „Einschalten",
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
