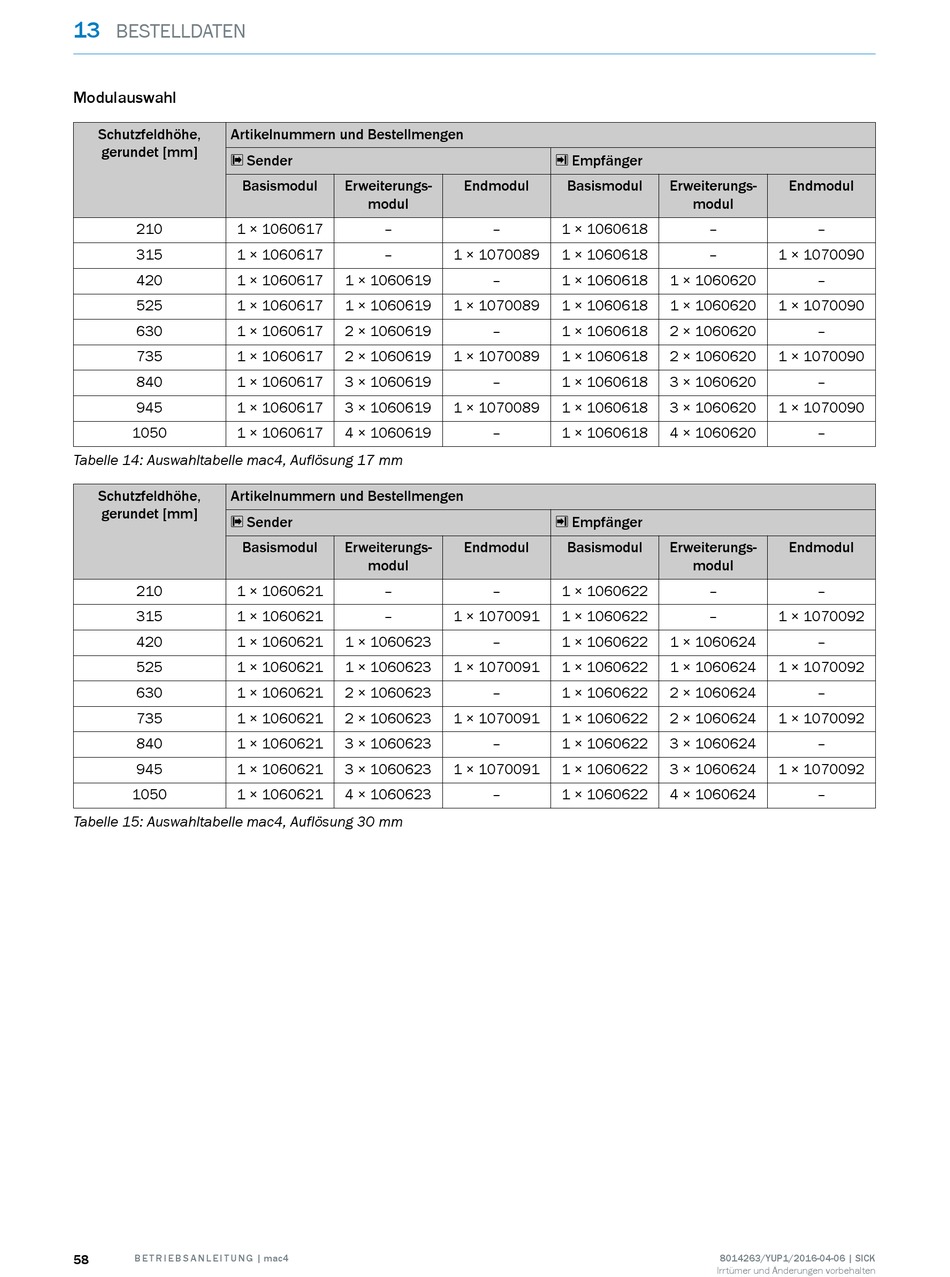

Auswahltabelle Mac4, Auflösung 17 Mm; Auswahltabelle Mac4, Auflösung 30 Mm - Sick Mac4 Betriebsanleitung

13
BESTELLDATEN
Modulauswahl
Schutzfeldhöhe, Artikelnummern und Bestellmengen
gerundet [mm]
 Sender
Basismodul
210 1 × 1060617
315 1 × 1060617
420 1 × 1060617
525 1 × 1060617
630 1 × 1060617
735 1 × 1060617
840 1 × 1060617
945 1 × 1060617
1050 1 × 1060617
Tabelle 14: Auswahltabelle mac4, Auflösung 17 mm
Schutzfeldhöhe, Artikelnummern und Bestellmengen
gerundet [mm]
 Sender
Basismodul
210 1 × 1060621
315 1 × 1060621
420 1 × 1060621
525 1 × 1060621
630 1 × 1060621
735 1 × 1060621
840 1 × 1060621
945 1 × 1060621
1050 1 × 1060621
Tabelle 15: Auswahltabelle mac4, Auflösung 30 mm
58 B E T R I E B S A N L E I T U N G | mac4
Erweiterungs‐ Endmodul
modul
– –
– 1 × 1070089
1 × 1060619 –
1 × 1060619 1 × 1070089
2 × 1060619 –
2 × 1060619 1 × 1070089
3 × 1060619 –
3 × 1060619 1 × 1070089
4 × 1060619 –
Erweiterungs‐ Endmodul
modul
– –
– 1 × 1070091
1 × 1060623 –
1 × 1060623 1 × 1070091
2 × 1060623 –
2 × 1060623 1 × 1070091
3 × 1060623 –
3 × 1060623 1 × 1070091
4 × 1060623 –
 Empfänger
Basismodul Erweiterungs‐
modul
1 × 1060618 –
1 × 1060618 –
1 × 1060618 1 × 1060620
1 × 1060618 1 × 1060620
1 × 1060618 2 × 1060620
1 × 1060618 2 × 1060620
1 × 1060618 3 × 1060620
1 × 1060618 3 × 1060620
1 × 1060618 4 × 1060620
 Empfänger
Basismodul Erweiterungs‐
modul
1 × 1060622 –
1 × 1060622 –
1 × 1060622 1 × 1060624
1 × 1060622 1 × 1060624
1 × 1060622 2 × 1060624
1 × 1060622 2 × 1060624
1 × 1060622 3 × 1060624
1 × 1060622 3 × 1060624
1 × 1060622 4 × 1060624
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
Endmodul
–
1 × 1070090
–
1 × 1070090
–
1 × 1070090
–
1 × 1070090
–
Endmodul
–
1 × 1070092
–
1 × 1070092
–
1 × 1070092
–
1 × 1070092
–
