6
ELEKTRISCHE INSTALLATION
6.3 Sender und Empfänger anschließen
40 B E T R I E B S A N L E I T U N G | mac4
Sender und Empfänger synchronisieren sich automatisch auf elektrischem Weg. Daher
ist eine elektrische Verbindung zwischen den beiden Komponenten erforderlich. Bei
dem Sicherheits-Lichtvorhang mac4 muss daher auch nur der Empfänger mit der Steu‐
erung verbunden werden.
Übersicht der bei SICK verfügbaren Leitungen:

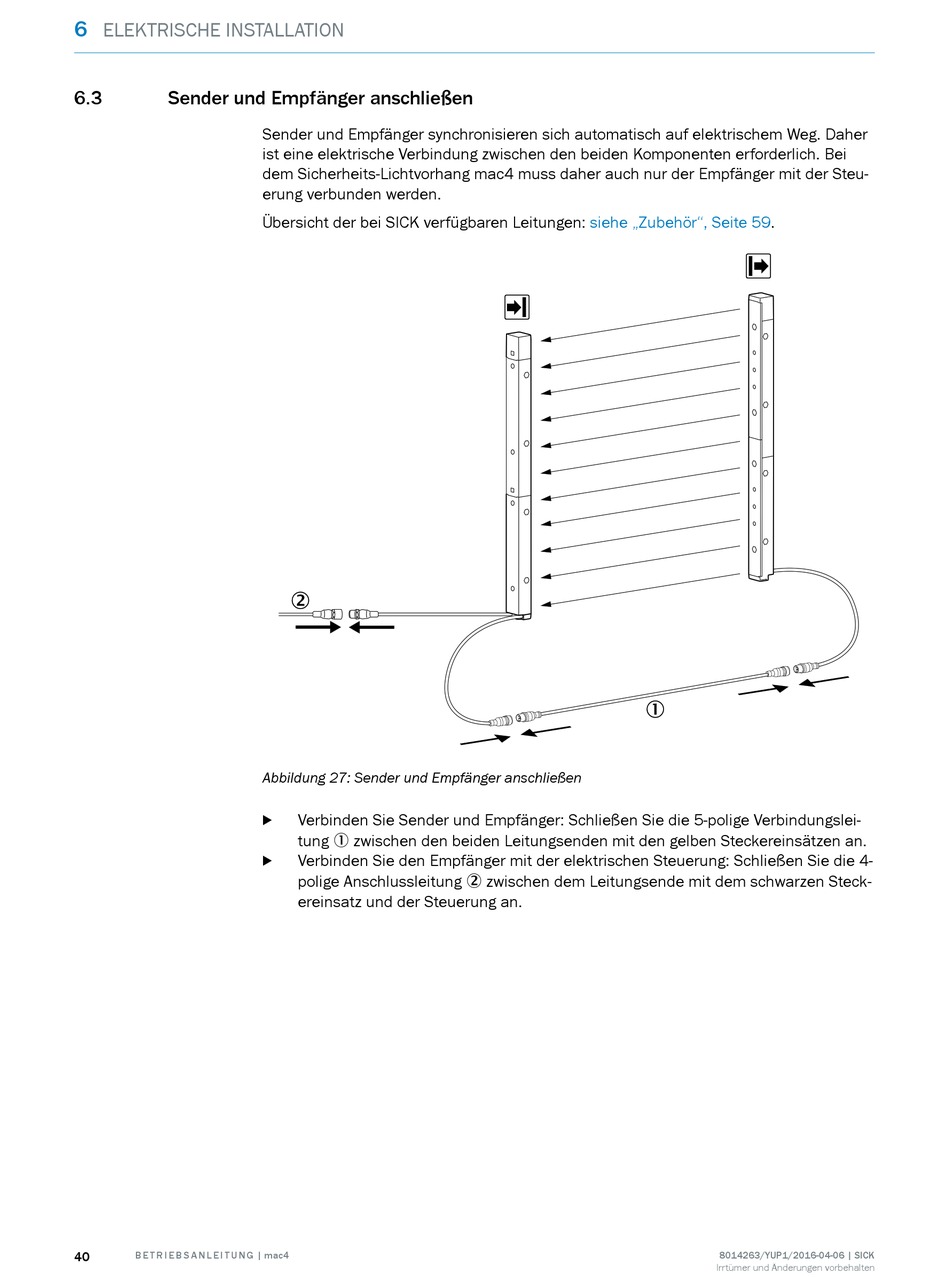

Abbildung 27: Sender und Empfänger anschließen
Verbinden Sie Sender und Empfänger: Schließen Sie die 5-polige Verbindungslei‐
b
tung 1 zwischen den beiden Leitungsenden mit den gelben Steckereinsätzen an.
Verbinden Sie den Empfänger mit der elektrischen Steuerung: Schließen Sie die 4-
b
polige Anschlussleitung 2 zwischen dem Leitungsende mit dem schwarzen Steck‐
ereinsatz und der Steuerung an.
siehe „Zubehör", Seite 59.
