Produktbeschreibung

3.1

Aufbau und Funktion

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
Dieses Kapitel informiert über die Funktionsweise des Sicherheits-Lichtvorhangs und
zeigt Beispiele zum Einsatzbereich.
Der Sicherheits-Lichtvorhang mac4 ist eine berührungslos wirkende Schutzeinrichtung
(BWS), die aus einem Sender und einem Empfänger besteht.
Zwischen Sender und Empfänger bauen eine Reihe paralleler Infrarotlichtstrahlen ein
Schutzfeld auf, das den Gefahrbereich (Gefahrstellen- und Zugangsabsicherung) absi‐
chert. Sobald ein oder mehrere Strahlen vollständig unterbrochen werden, meldet der
Sicherheits-Lichtvorhang die Lichtwegunterbrechung durch einen Signalwechsel an den
sicheren Schaltausgängen (OSSDs). Die Maschine oder ihre Steuerung muss die Sig‐
nale sicher auswerten (z. B. durch eine Sicherheits-Steuerung oder durch Sicherheits-
Relais) und den Gefahr bringenden Zustand beenden.
Sender und Empfänger synchronisieren sich automatisch auf elektrischem Weg. Daher
ist eine elektrische Verbindung zwischen den beiden Komponenten erforderlich.

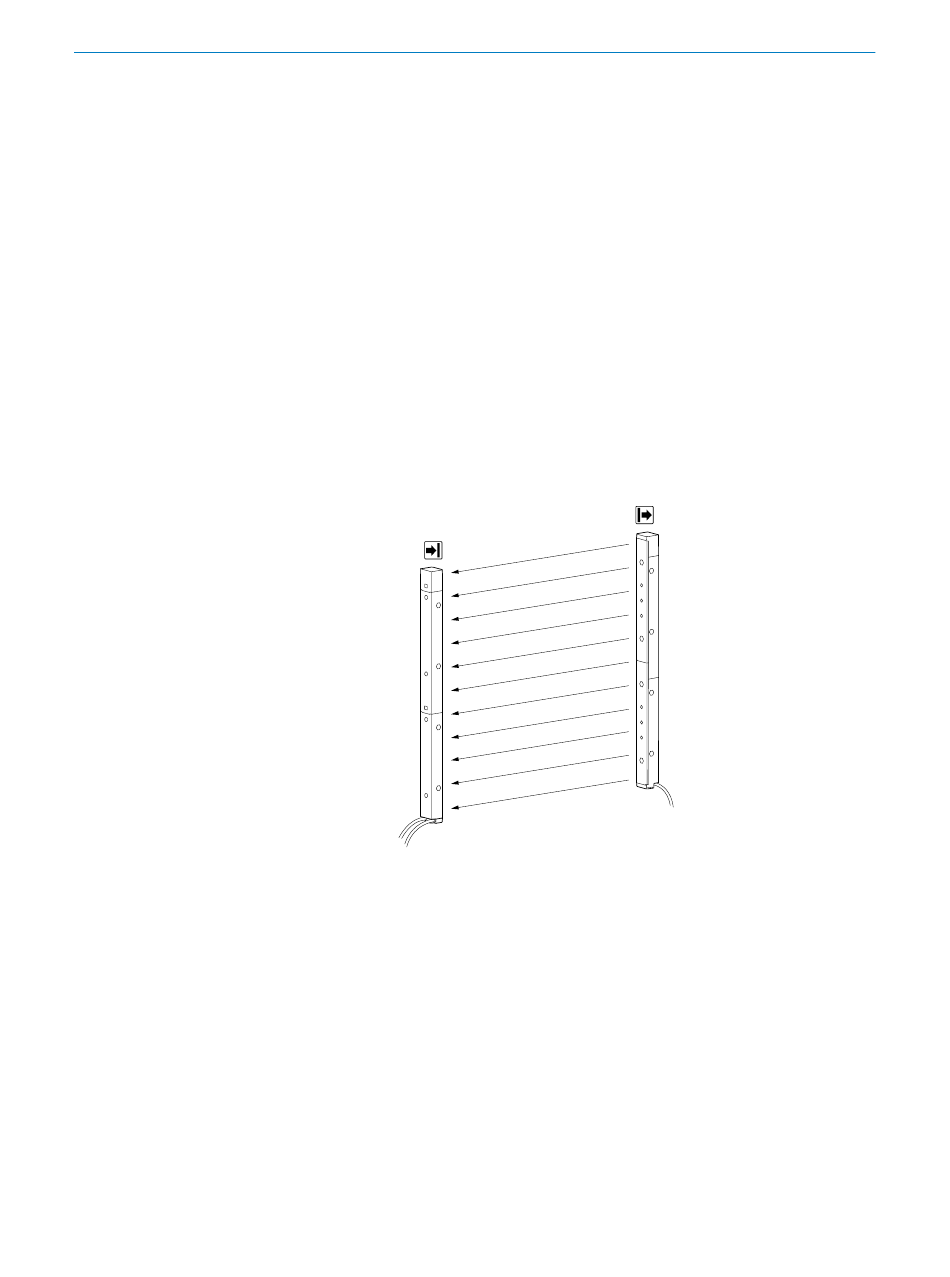

Abbildung 1: Sender und Empfänger
Schutzfeldhöhe
Die Schutzfeldhöhe bezeichnet den Bereich, in dem der zum Sicherheits-Lichtvorhang
gehörende Prüfstab sicher erkannt wird. Die Baugröße des Sicherheits-Lichtvorhangs
bestimmt die Schutzfeldhöhe. Durch die Konstruktion und Bauform des Sicherheits-
Lichtvorhangs mac4 reicht die Schutzfunktion eines Geräts blindzonenfrei bis zum Geh‐
äuseende.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtwegs zwischen Sender und Empfänger. Die
maximale Schutzfeldbreite ist durch die Reichweite begrenzt.
Empfänger
PRODUKTBESCHREIBUNG
Sender
