MONTAGE
5.4.1
Direktmontage
34

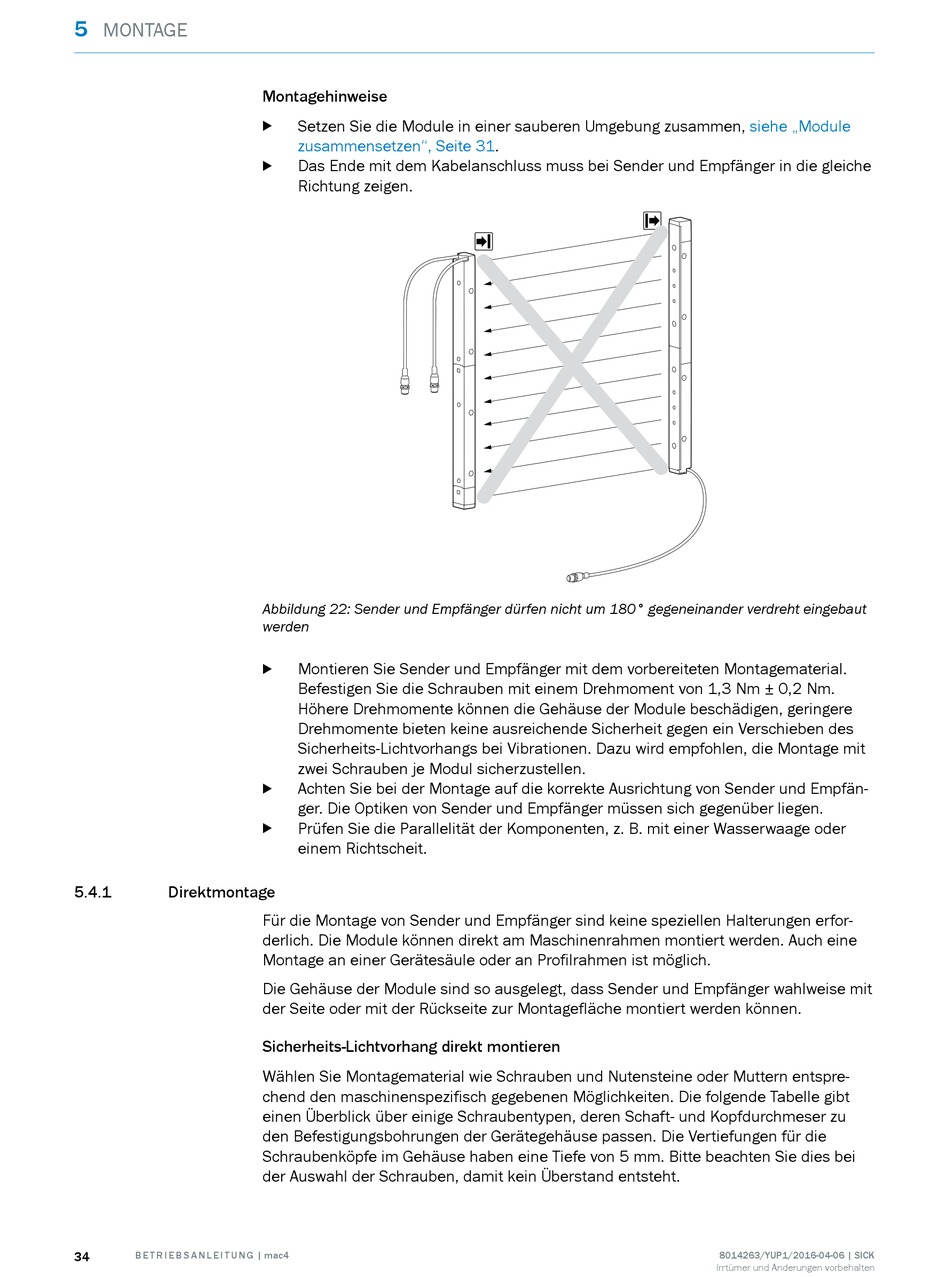

B E T R I E B S A N L E I T U N G | mac4
Montagehinweise
Setzen Sie die Module in einer sauberen Umgebung zusammen,
b
zusammensetzen", Seite
Das Ende mit dem Kabelanschluss muss bei Sender und Empfänger in die gleiche
b
Richtung zeigen.
Abbildung 22: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Montieren Sie Sender und Empfänger mit dem vorbereiteten Montagematerial.
b
Befestigen Sie die Schrauben mit einem Drehmoment von 1,3 Nm ± 0,2 Nm.
Höhere Drehmomente können die Gehäuse der Module beschädigen, geringere
Drehmomente bieten keine ausreichende Sicherheit gegen ein Verschieben des
Sicherheits-Lichtvorhangs bei Vibrationen. Dazu wird empfohlen, die Montage mit
zwei Schrauben je Modul sicherzustellen.
Achten Sie bei der Montage auf die korrekte Ausrichtung von Sender und Empfän‐
b
ger. Die Optiken von Sender und Empfänger müssen sich gegenüber liegen.
Prüfen Sie die Parallelität der Komponenten, z. B. mit einer Wasserwaage oder
b
einem Richtscheit.
Für die Montage von Sender und Empfänger sind keine speziellen Halterungen erfor‐
derlich. Die Module können direkt am Maschinenrahmen montiert werden. Auch eine
Montage an einer Gerätesäule oder an Profilrahmen ist möglich.
Die Gehäuse der Module sind so ausgelegt, dass Sender und Empfänger wahlweise mit
der Seite oder mit der Rückseite zur Montagefläche montiert werden können.
Sicherheits-Lichtvorhang direkt montieren
Wählen Sie Montagematerial wie Schrauben und Nutensteine oder Muttern entspre‐
chend den maschinenspezifisch gegebenen Möglichkeiten. Die folgende Tabelle gibt
einen Überblick über einige Schraubentypen, deren Schaft- und Kopfdurchmeser zu
den Befestigungsbohrungen der Gerätegehäuse passen. Die Vertiefungen für die
Schraubenköpfe im Gehäuse haben eine Tiefe von 5 mm. Bitte beachten Sie dies bei
der Auswahl der Schrauben, damit kein Überstand entsteht.
31.
siehe „Module
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
