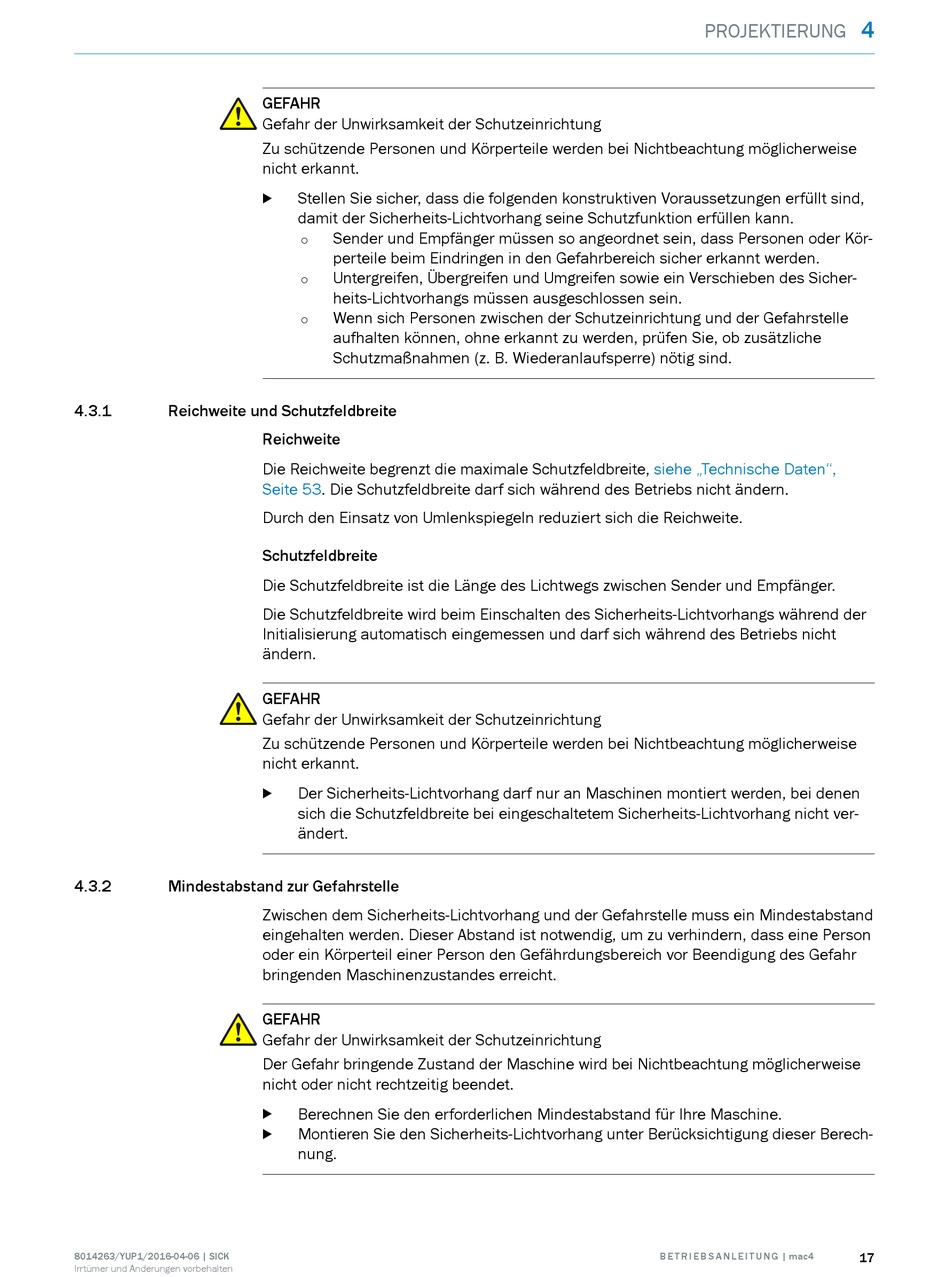

4.3.1

Reichweite und Schutzfeldbreite

4.3.2

Mindestabstand zur Gefahrstelle

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Stellen Sie sicher, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit der Sicherheits-Lichtvorhang seine Schutzfunktion erfüllen kann.
Sender und Empfänger müssen so angeordnet sein, dass Personen oder Kör‐
°
perteile beim Eindringen in den Gefahrbereich sicher erkannt werden.
Untergreifen, Übergreifen und Umgreifen sowie ein Verschieben des Sicher‐
°
heits-Lichtvorhangs müssen ausgeschlossen sein.
Wenn sich Personen zwischen der Schutzeinrichtung und der Gefahrstelle
°
aufhalten können, ohne erkannt zu werden, prüfen Sie, ob zusätzliche
Schutzmaßnahmen (z. B. Wiederanlaufsperre) nötig sind.
Reichweite
Die Reichweite begrenzt die maximale Schutzfeldbreite,
Seite 53. Die Schutzfeldbreite darf sich während des Betriebs nicht ändern.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtwegs zwischen Sender und Empfänger.
Die Schutzfeldbreite wird beim Einschalten des Sicherheits-Lichtvorhangs während der
Initialisierung automatisch eingemessen und darf sich während des Betriebs nicht
ändern.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
Zwischen dem Sicherheits-Lichtvorhang und der Gefahrstelle muss ein Mindestabstand
eingehalten werden. Dieser Abstand ist notwendig, um zu verhindern, dass eine Person
oder ein Körperteil einer Person den Gefährdungsbereich vor Beendigung des Gefahr
bringenden Maschinenzustandes erreicht.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Berechnen Sie den erforderlichen Mindestabstand für Ihre Maschine.
b
Montieren Sie den Sicherheits-Lichtvorhang unter Berücksichtigung dieser Berech‐
b
nung.
PROJEKTIERUNG
siehe „Technische Daten",
