SICK mac4 Betriebsanleitung Seite 36

5
MONTAGE
36 B E T R I E B S A N L E I T U N G | mac4

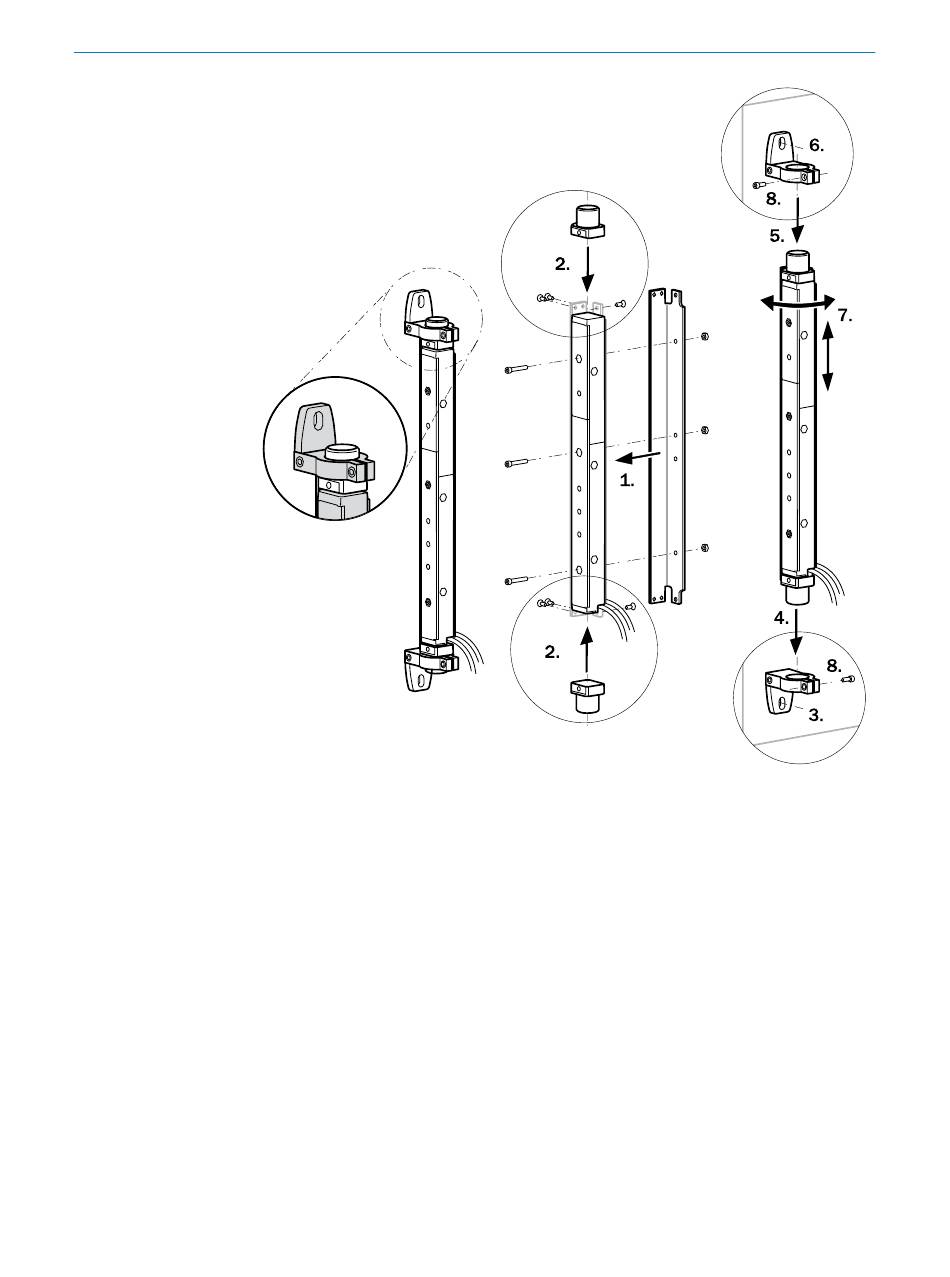

Abbildung 23: Optionale Ausrichthalterung montieren
1. Zusammengesetzte Module mit den mitgelieferten Schrauben und Muttern an die
Profilschiene schrauben. Anzugsdrehmoment: 1,3 Nm ± 0,2 Nm.
2. Je einen Swivel-Block mit den mitgelieferten Senkschrauben an das obere und an
das untere Ende der Profilschiene schrauben. Anzugsdrehmoment: 1,2 Nm
± 0,2 Nm.
3. Die untere Swivel-Mount-Halterung an der Montagefläche befestigen.
4. Den Sicherheits-Lichtvorhang mit dem unteren Swivel-Mount-Block in die untere
Swivel-Mount-Halterung stellen.
5. Die obere Swivel-Mount-Halterung auf den oberen Swivel-Mount-Block schieben.
6. Die obere Swivel-Mount-Halterung an der Montagefläche befestigen.
7. Geräte ausrichten, siehe „Sender und Empfänger ausrichten", Seite
8. Geräte mit Klemmschrauben an den Swivel-Mount-Halterungen fixieren.
42.
