Anforderungen An Befestigungsbohrungen; Siehe Abbildung - Sick Mac4 Betriebsanleitung

4.3.6

Anforderungen an Befestigungsbohrungen

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
A II B
A II B

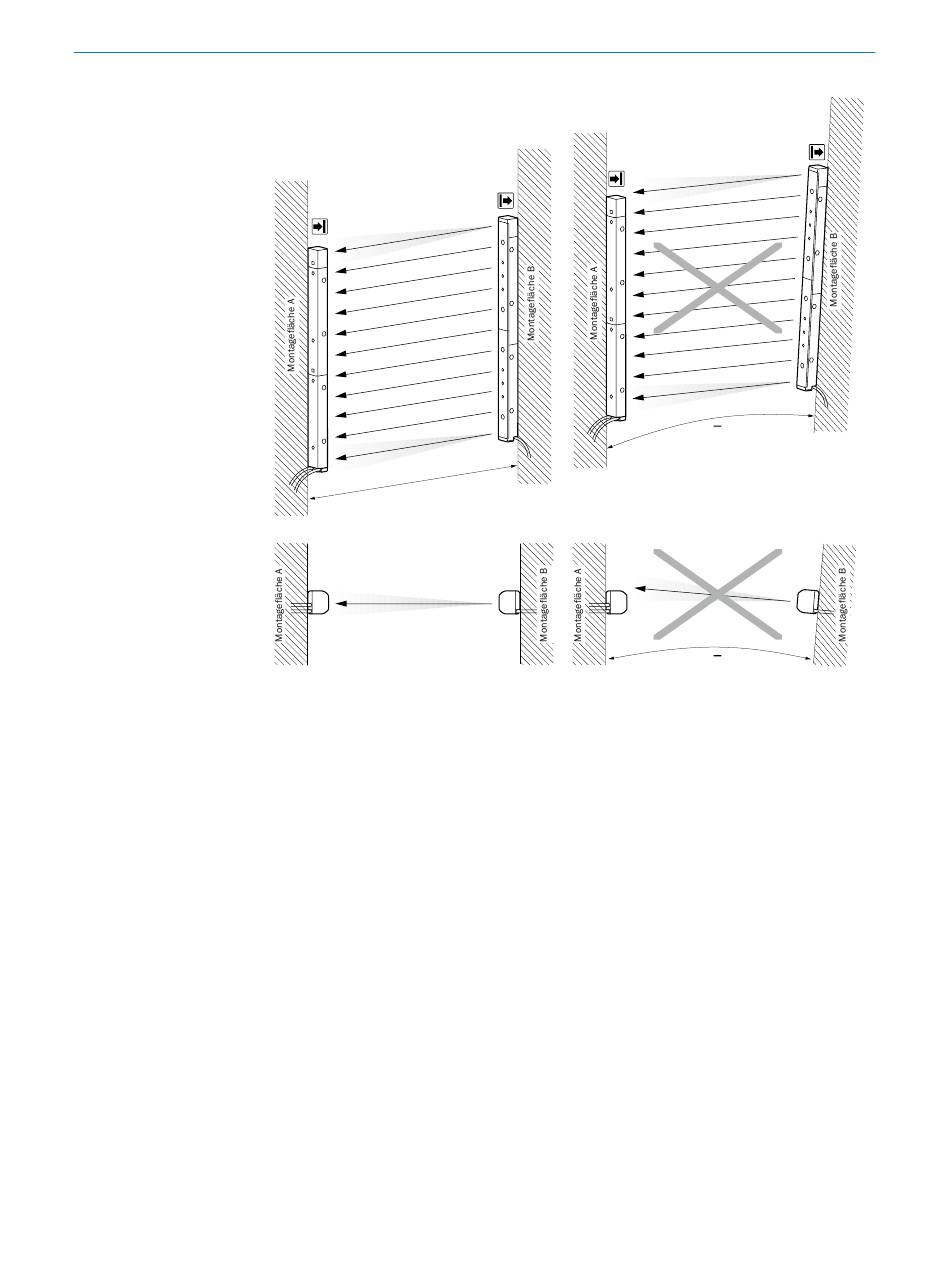

Abbildung 12: Maximale Verschränkung zwischen Sender und Empfänger
Mit der Ausrichthalterung können Sie Sender und Empfänger um die Geräteachse dre‐
hen und exakt aufeinander ausrichten,
Seite 35.
Bei Direktmontage müssen die Befestigungsbohrungen die folgenden Anforderungen
erfüllen.
Die Gehäuse der Module sind so ausgelegt, dass Sender und Empfänger wahlweise mit
der Seite oder mit der Rückseite zur Montagefläche montiert werden können. Die
Abstände zwischen den Befestigungsbohrungen müssen die angegebenen Toleranzen
einhalten,

siehe Abbildung

tage der Module vereinfachen.
Eine weitere Möglichkeit zur Vereinfachung der Montage ist die Verwendung von Profil‐
schienen. Dabei kann statt mit festen Befestigungsbohrungen mit Nutensteinen gear‐
beitet werden, die bei der Montage in Längsrichtung verschoben werden können.
siehe „Optionale Ausrichthalterung montieren",
13. Langlochbohrungen in Längsrichtung können die Mon‐
