12
TECHNISCHE DATEN
12.4 Maßbilder
56 B E T R I E B S A N L E I T U N G | mac4

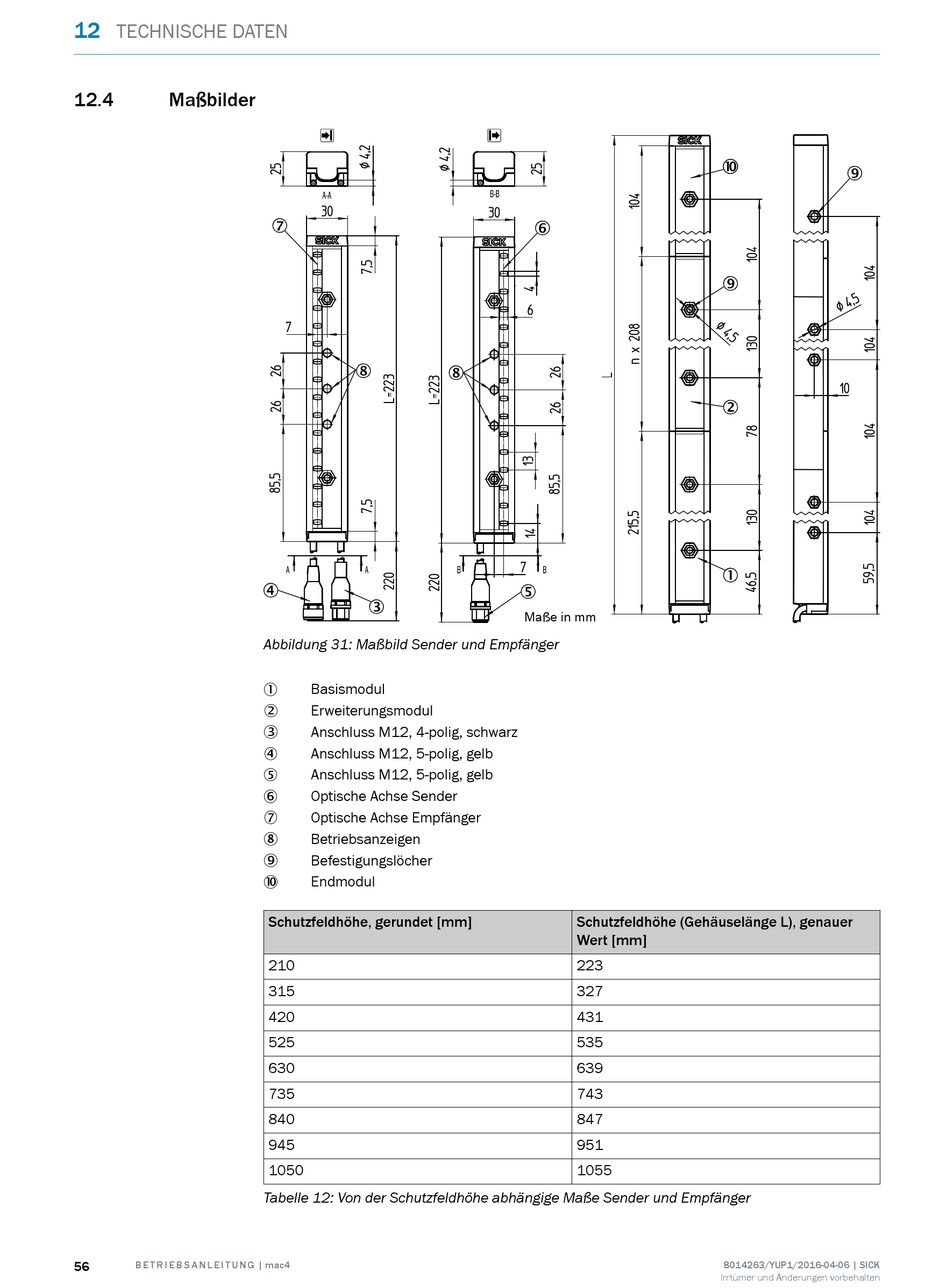

Abbildung 31: Maßbild Sender und Empfänger
Basismodul
1
Erweiterungsmodul
2
Anschluss M12, 4-polig, schwarz
3
Anschluss M12, 5-polig, gelb
4
Anschluss M12, 5-polig, gelb

Optische Achse Sender

Optische Achse Empfänger

Betriebsanzeigen

Befestigungslöcher

Endmodul

Schutzfeldhöhe, gerundet [mm]
210
315
420
525
630
735
840
945
1050
Tabelle 12: Von der Schutzfeldhöhe abhängige Maße Sender und Empfänger
Maße in mm
Schutzfeldhöhe (Gehäuselänge L), genauer
Wert [mm]
223
327
431
535
639
743
847
951
1055
