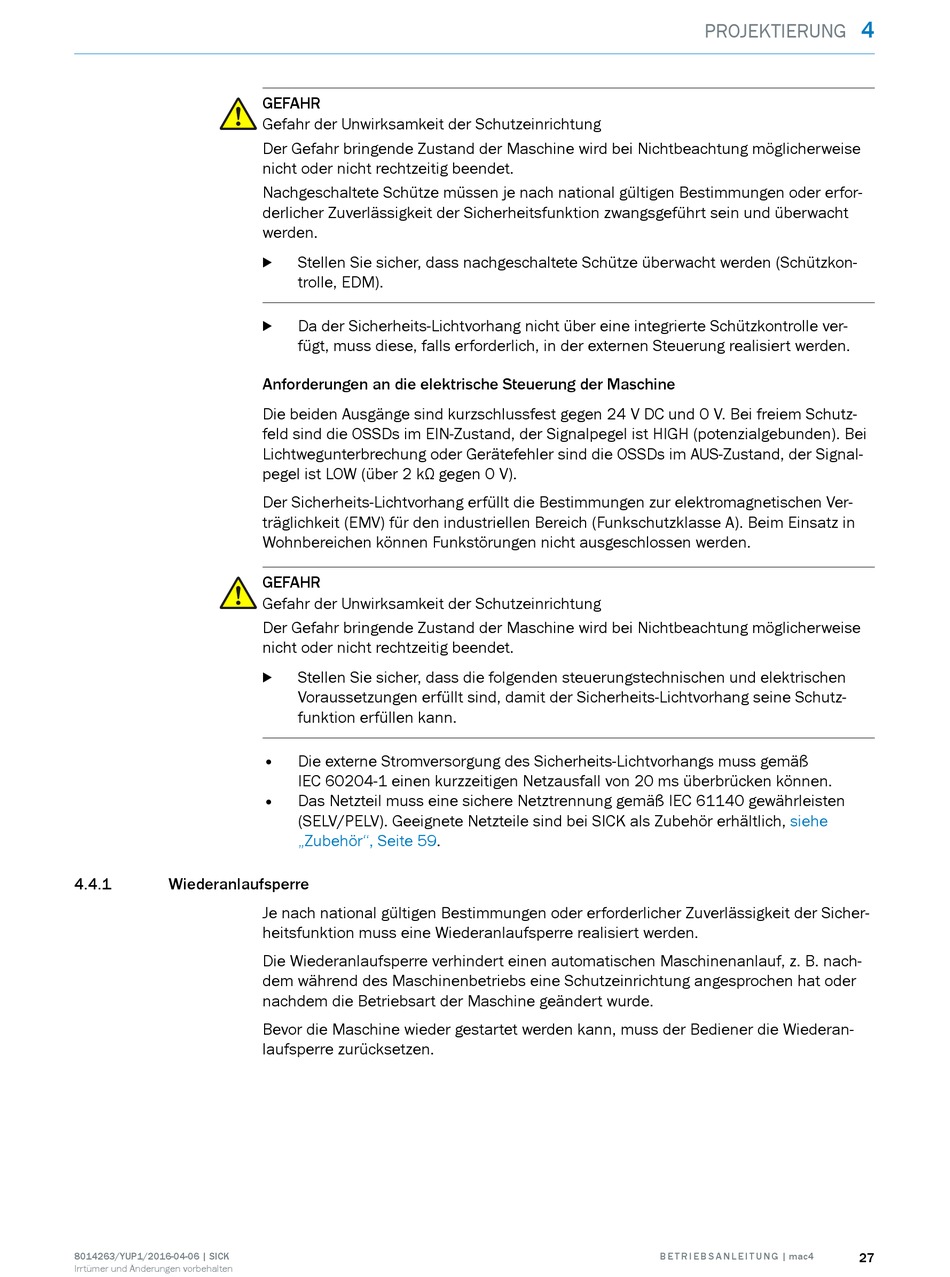

4.4.1

Wiederanlaufsperre

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach national gültigen Bestimmungen oder erfor‐
derlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und überwacht
werden.
Stellen Sie sicher, dass nachgeschaltete Schütze überwacht werden (Schützkon‐
b
trolle, EDM).
Da der Sicherheits-Lichtvorhang nicht über eine integrierte Schützkontrolle ver‐
b
fügt, muss diese, falls erforderlich, in der externen Steuerung realisiert werden.
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei freiem Schutz‐
feld sind die OSSDs im EIN-Zustand, der Signalpegel ist HIGH (potenzialgebunden). Bei
Lichtwegunterbrechung oder Gerätefehler sind die OSSDs im AUS-Zustand, der Signal‐
pegel ist LOW (über 2 kΩ gegen 0 V).
Der Sicherheits-Lichtvorhang erfüllt die Bestimmungen zur elektromagnetischen Ver‐
träglichkeit (EMV) für den industriellen Bereich (Funkschutzklasse A). Beim Einsatz in
Wohnbereichen können Funkstörungen nicht ausgeschlossen werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutz‐
funktion erfüllen kann.
• Die externe Stromversorgung des Sicherheits-Lichtvorhangs muss gemäß
IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken können.
• Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
„Zubehör", Seite 59.
Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicher‐
heitsfunktion muss eine Wiederanlaufsperre realisiert werden.
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
PROJEKTIERUNG
siehe
