Schaltungsbeispiel an UE48-2OS mit Wiederanlaufsperre und Schützkontrolle
24 VDC
5
0 VDV

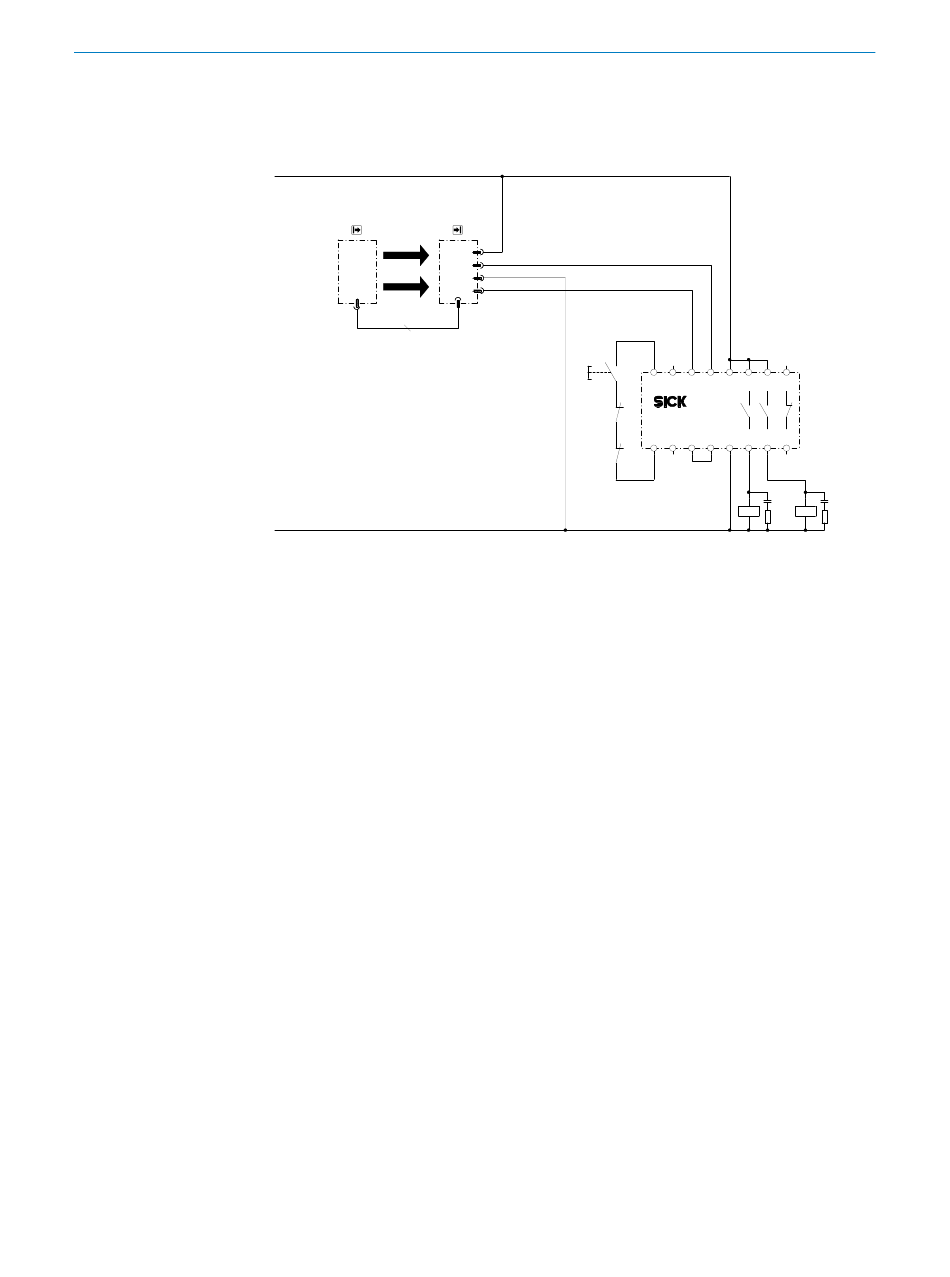

Abbildung 19: Schaltungsbeispiel an UE48-2OS mit Wiederanlaufsperre und Schützkontrolle
Der Sicherheits-Lichtvorhang mac4 lässt sich an die Schaltgeräte UE48-2OS einbinden.
Der Betrieb erfolgt mit Wiederanlaufsperre und Schützkontrolle.
Funktionsweise
Bei freiem Schutzfeld führen die Ausgänge OSSD1 und OSSD2 Spannung. Das System
ist einschaltbereit, wenn sich K1 und K2 in Ruhelage befinden. Durch Betätigen des
Tasters S1 wird das Schaltgerät UE48 eingeschaltet. Die Kontakte 13−14 und 23−24
des UE48 aktivieren die Schütze K1 und K2.
Bei einer Unterbrechung des Schutzfeldes führen die Ausgänge OSSD1 und OSSD2
keine Spannung. Dadurch wird das UE48 abgeschaltet und K1, K2 deaktiviert.

Fehlerbetrachtung

Ein Ausfall von K1 oder K2 führt nicht zum Verlust der Abschaltfunktion. Quer- und
Kurzschlüsse der Ausgänge OSSD1 und OSSD2 werden erkannt und führen zum Verrie‐
gelungszustand. Nichtabfallen eines der Schaltschütze K1 und K2 wird erkannt.
1
24 V DC
2
OSSD1
3
0 V DC
4
OSSD2
S1
K1
K2
