5
MONTAGE
32 B E T R I E B S A N L E I T U N G | mac4
3. Schieben Sie die Module ineinander, bis die Verriegelung hörbar (Knackgeräusch)
eingerastet ist. Beachten Sie die zulässige Anzahl Erweiterungsmodule,
„Technische Daten", Seite
4. Überspringen Sie diesen Schritt, wenn Sie als letztes Modul ein Endmodul verwen‐
den:
Wenn die benötigte Schutzfeldhöhe erreicht ist, setzen Sie auf das letzte Modul
die dem Basismodul beiliegende Endkappe auf.

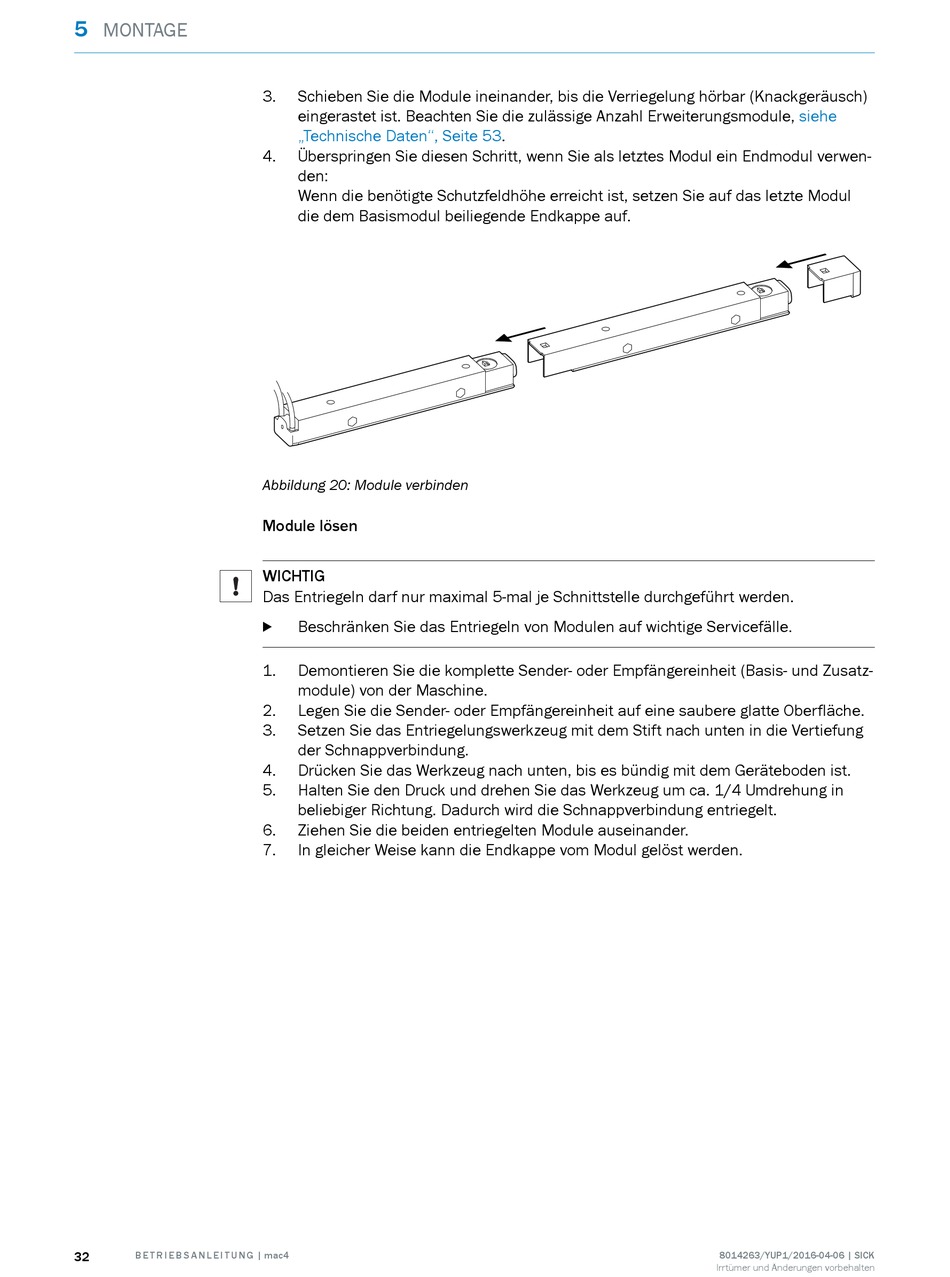

Abbildung 20: Module verbinden
Module lösen
WICHTIG
Das Entriegeln darf nur maximal 5-mal je Schnittstelle durchgeführt werden.
Beschränken Sie das Entriegeln von Modulen auf wichtige Servicefälle.
b
1. Demontieren Sie die komplette Sender- oder Empfängereinheit (Basis- und Zusatz‐
module) von der Maschine.
2. Legen Sie die Sender- oder Empfängereinheit auf eine saubere glatte Oberfläche.
3. Setzen Sie das Entriegelungswerkzeug mit dem Stift nach unten in die Vertiefung
der Schnappverbindung.
4. Drücken Sie das Werkzeug nach unten, bis es bündig mit dem Geräteboden ist.
5. Halten Sie den Druck und drehen Sie das Werkzeug um ca. 1/4 Umdrehung in
beliebiger Richtung. Dadurch wird die Schnappverbindung entriegelt.
6. Ziehen Sie die beiden entriegelten Module auseinander.
7. In gleicher Weise kann die Endkappe vom Modul gelöst werden.
53.
siehe
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
