PROJEKTIERUNG
24 B E T R I E B S A N L E I T U N G | mac4

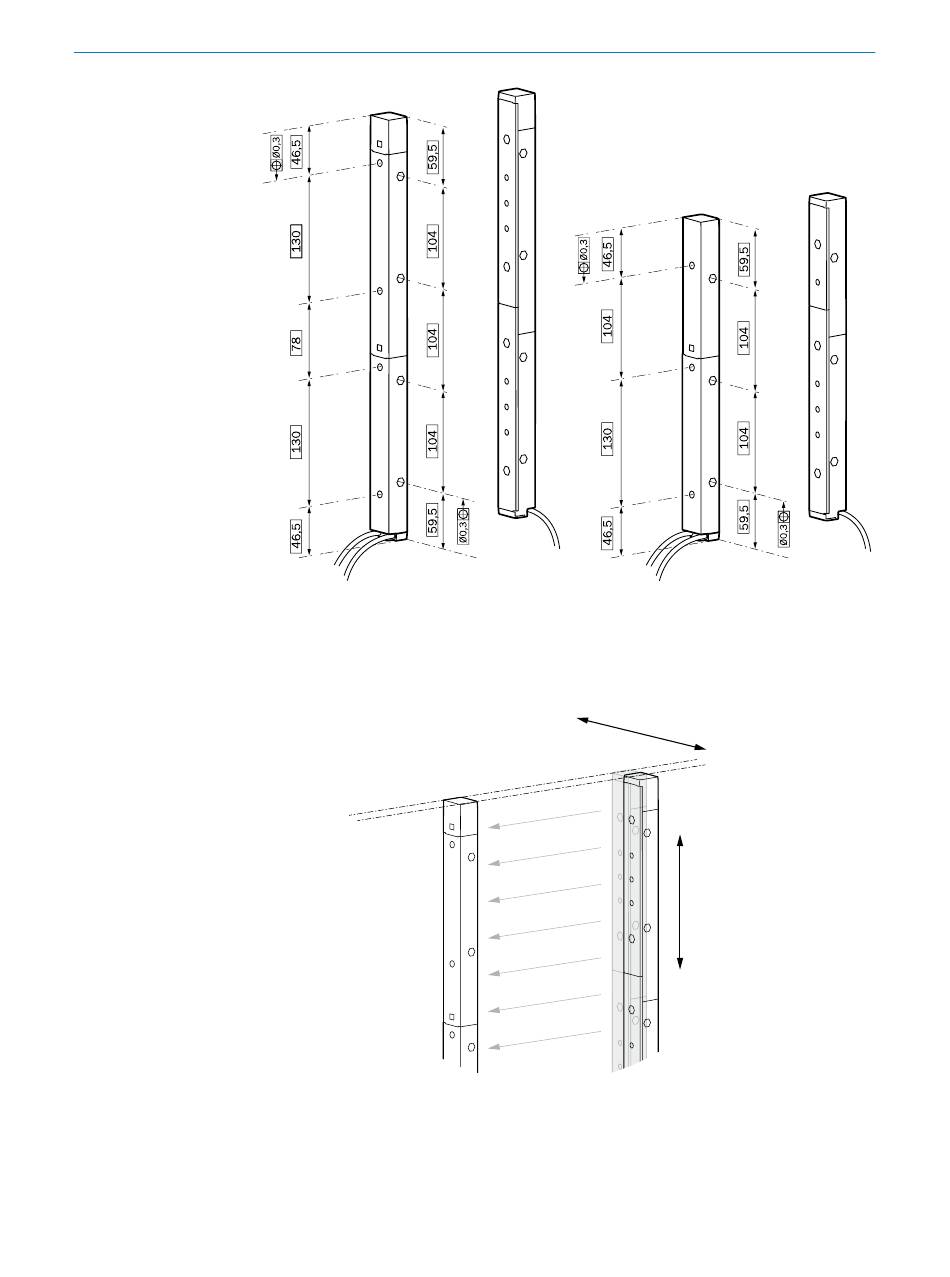

Abbildung 13: Abstand der Befestigungsbohrungen bei rückseitiger und seitlicher Montage
Die Befestigungsbohrungen für Sender und Empfänger müssen so angebracht werden,
dass ein vertikaler und ein horizontaler Versatz vermieden wird,
Abbildung 14: Versatz zwischen Sender und Empfänger vermeiden
Diese Anforderung an die Montageposition bzw. die Montageebenen ist auch bei seitli‐
cher Montage zu beachten,
horizontal
siehe Abbildung 15.
Maße in mm
siehe Abbildung 14.
vertikal
