PROJEKTIERUNG
4.4.2 Schützkontrolle (EDM)
28 B E T R I E B S A N L E I T U N G | mac4

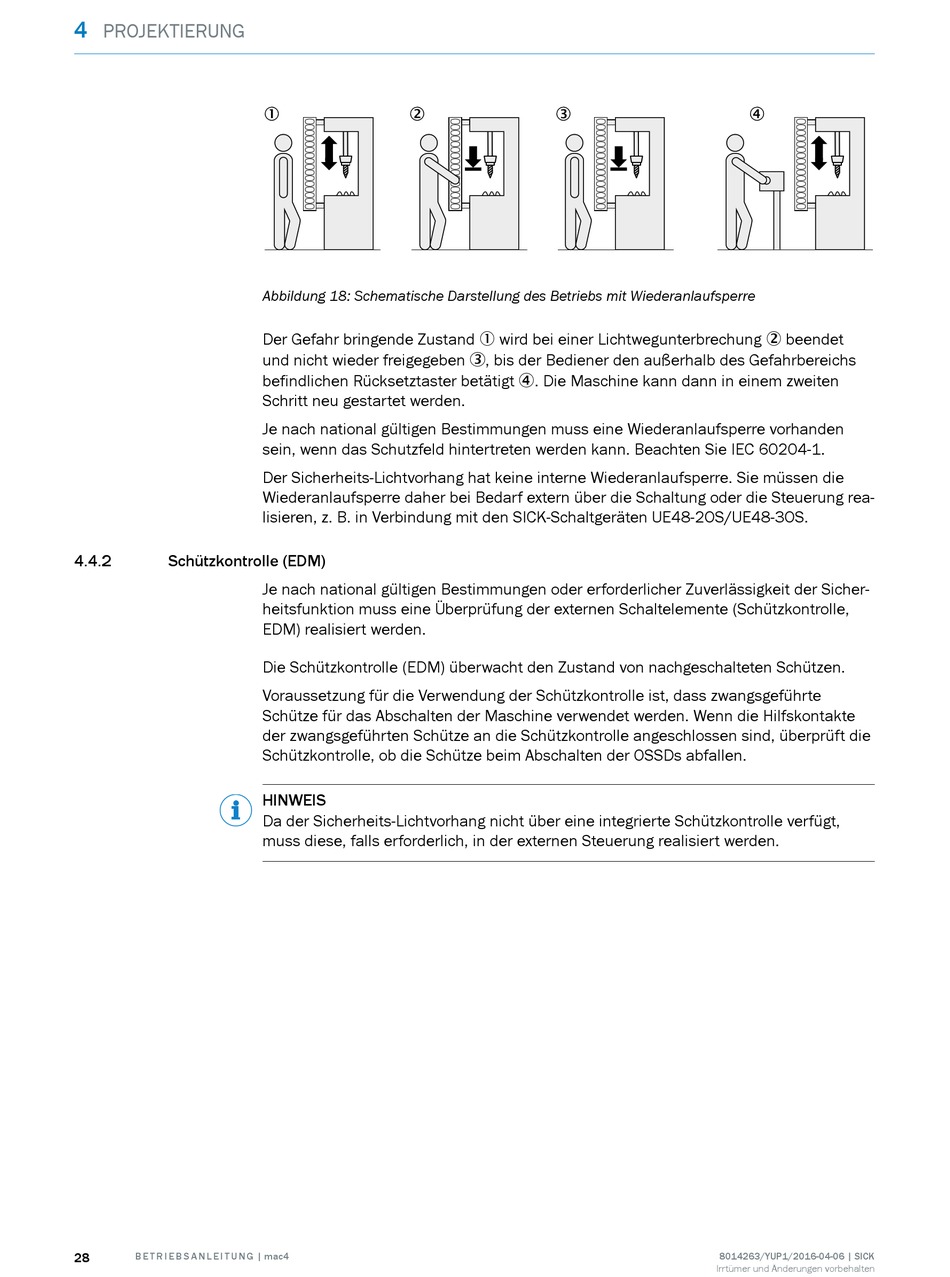

Abbildung 18: Schematische Darstellung des Betriebs mit Wiederanlaufsperre
Der Gefahr bringende Zustand 1 wird bei einer Lichtwegunterbrechung 2 beendet
und nicht wieder freigegeben 3, bis der Bediener den außerhalb des Gefahrbereichs
befindlichen Rücksetztaster betätigt 4. Die Maschine kann dann in einem zweiten
Schritt neu gestartet werden.
Je nach national gültigen Bestimmungen muss eine Wiederanlaufsperre vorhanden
sein, wenn das Schutzfeld hintertreten werden kann. Beachten Sie IEC 60204-1.
Der Sicherheits-Lichtvorhang hat keine interne Wiederanlaufsperre. Sie müssen die
Wiederanlaufsperre daher bei Bedarf extern über die Schaltung oder die Steuerung rea‐
lisieren, z. B. in Verbindung mit den SICK-Schaltgeräten UE48-2OS/UE48-3OS.
Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicher‐
heitsfunktion muss eine Überprüfung der externen Schaltelemente (Schützkontrolle,
EDM) realisiert werden.
Die Schützkontrolle (EDM) überwacht den Zustand von nachgeschalteten Schützen.
Voraussetzung für die Verwendung der Schützkontrolle ist, dass zwangsgeführte
Schütze für das Abschalten der Maschine verwendet werden. Wenn die Hilfskontakte
der zwangsgeführten Schütze an die Schützkontrolle angeschlossen sind, überprüft die
Schützkontrolle, ob die Schütze beim Abschalten der OSSDs abfallen.
HINWEIS
Da der Sicherheits-Lichtvorhang nicht über eine integrierte Schützkontrolle verfügt,
muss diese, falls erforderlich, in der externen Steuerung realisiert werden.
