3
PRODUKTBESCHREIBUNG
3.3

Anwendungsbeispiele

14 B E T R I E B S A N L E I T U N G | mac4
OSSD- COM-LED ERR-LED
LED (weiß) (rot)
 (rot)
 
 (grün)
 
Tabelle 2: Statusanzeigen

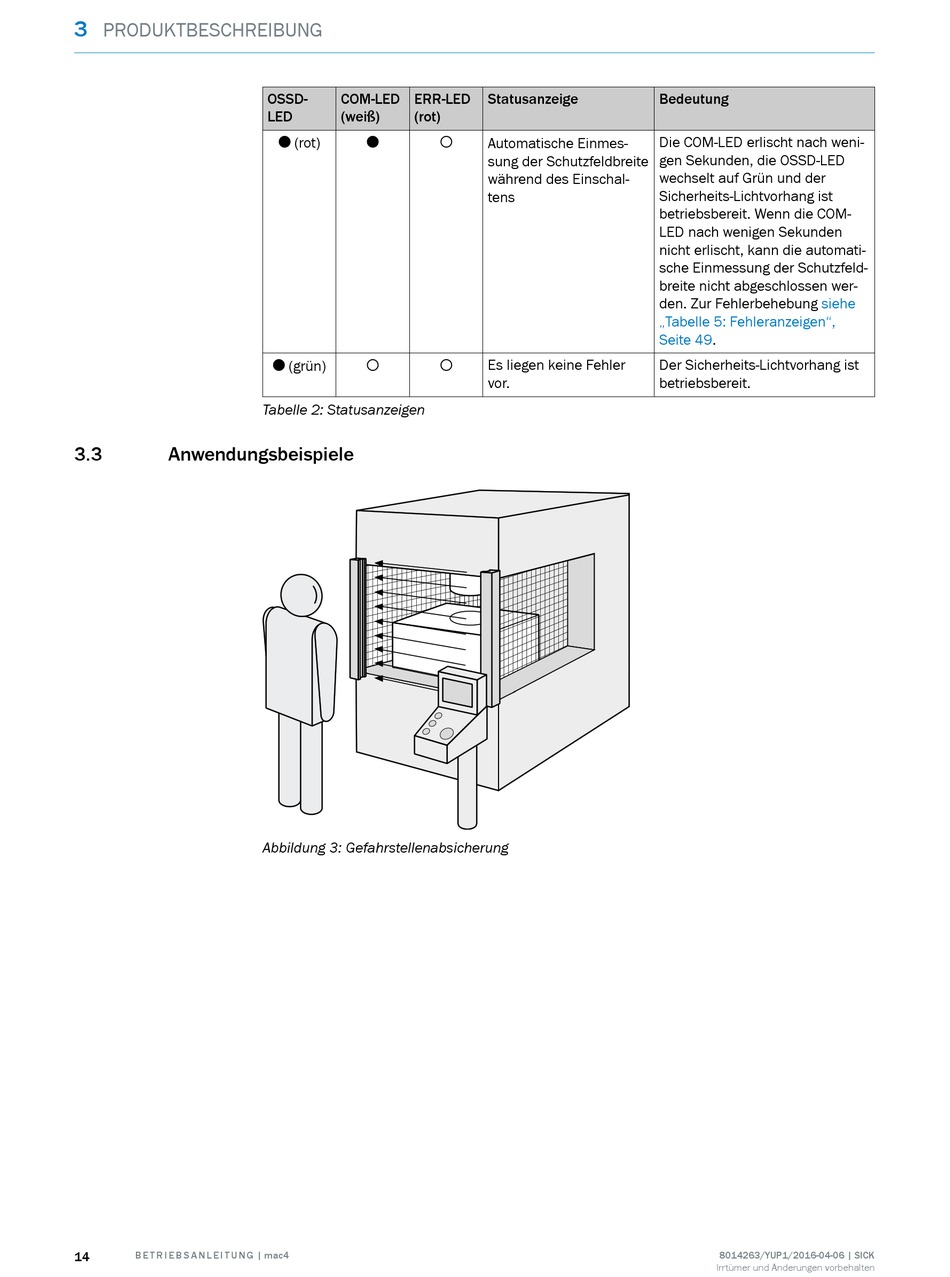

Abbildung 3: Gefahrstellenabsicherung
Statusanzeige Bedeutung
Die COM-LED erlischt nach weni‐
Automatische Einmes‐
gen Sekunden, die OSSD-LED
sung der Schutzfeldbreite
wechselt auf Grün und der
während des Einschal‐
Sicherheits-Lichtvorhang ist
tens
betriebsbereit. Wenn die COM-
LED nach wenigen Sekunden
nicht erlischt, kann die automati‐
sche Einmessung der Schutzfeld‐
breite nicht abgeschlossen wer‐
den. Zur Fehlerbehebung
„Tabelle 5: Fehleranzeigen",
Seite
Es liegen keine Fehler Der Sicherheits-Lichtvorhang ist
vor. betriebsbereit.
siehe
49.
