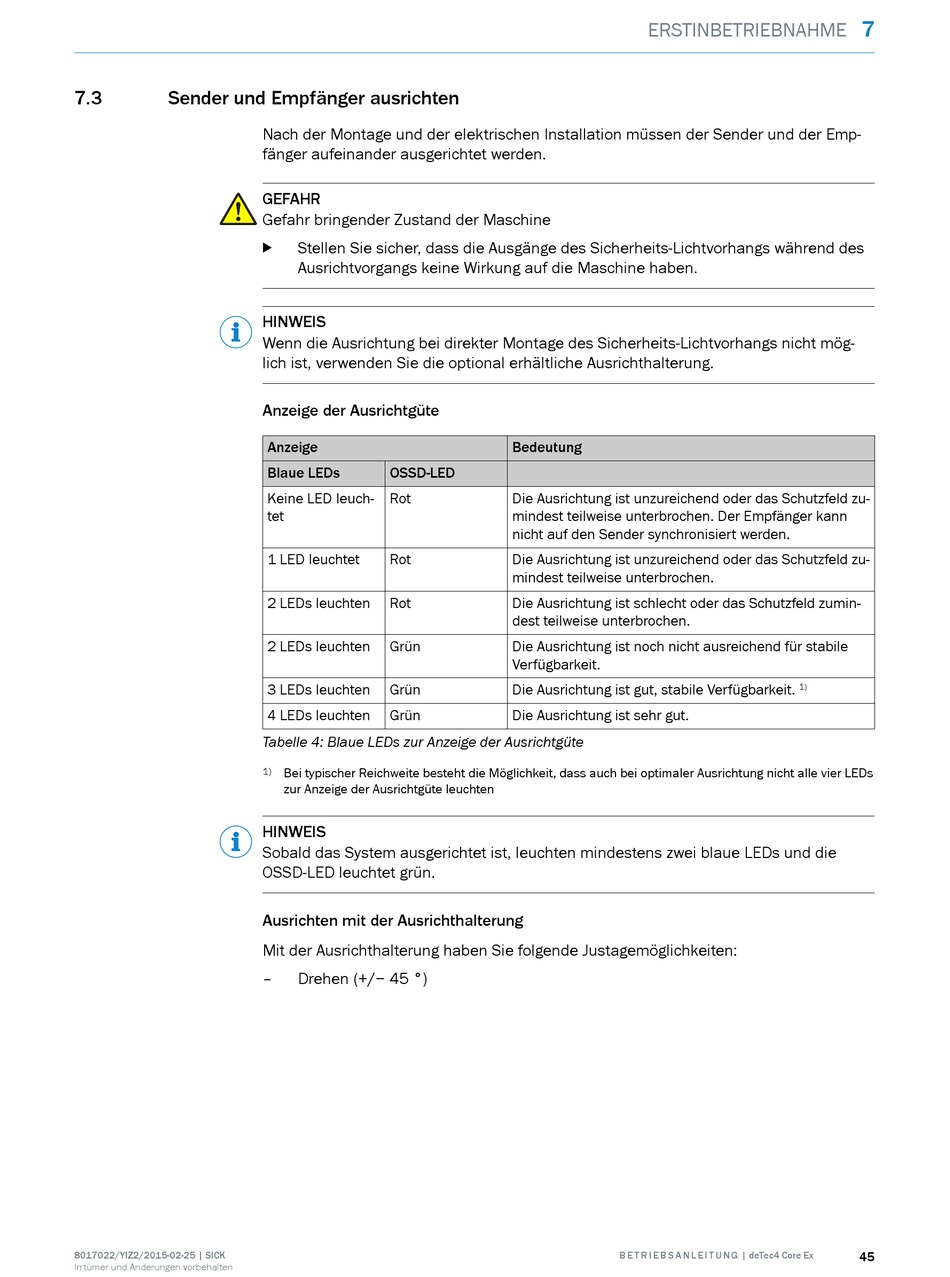

7.3 Sender und Empfänger ausrichten
8017022/YIZ2/2015-02-25 | SICK
Irrtümer und Änderungen vorbehalten
Nach der Montage und der elektrischen Installation müssen der Sender und der Emp‐
fänger aufeinander ausgerichtet werden.
GEFAHR
Gefahr bringender Zustand der Maschine
Stellen Sie sicher, dass die Ausgänge des Sicherheits-Lichtvorhangs während des
b
Ausrichtvorgangs keine Wirkung auf die Maschine haben.
HINWEIS
Wenn die Ausrichtung bei direkter Montage des Sicherheits-Lichtvorhangs nicht mög‐
lich ist, verwenden Sie die optional erhältliche Ausrichthalterung.
Anzeige der Ausrichtgüte
Anzeige
Blaue LEDs OSSD-LED
Keine LED leuch‐ Rot
tet
1 LED leuchtet Rot
2 LEDs leuchten Rot
2 LEDs leuchten Grün
3 LEDs leuchten Grün
4 LEDs leuchten Grün
Tabelle 4: Blaue LEDs zur Anzeige der Ausrichtgüte
1) Bei typischer Reichweite besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle vier LEDs
zur Anzeige der Ausrichtgüte leuchten
HINWEIS
Sobald das System ausgerichtet ist, leuchten mindestens zwei blaue LEDs und die
OSSD-LED leuchtet grün.
Ausrichten mit der Ausrichthalterung
Mit der Ausrichthalterung haben Sie folgende Justagemöglichkeiten:
– Drehen (+/− 45 °)
ERSTINBETRIEBNAHME
Bedeutung
Die Ausrichtung ist unzureichend oder das Schutzfeld zu‐
mindest teilweise unterbrochen. Der Empfänger kann
nicht auf den Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das Schutzfeld zu‐
mindest teilweise unterbrochen.
Die Ausrichtung ist schlecht oder das Schutzfeld zumin‐
dest teilweise unterbrochen.
Die Ausrichtung ist noch nicht ausreichend für stabile
Verfügbarkeit.
Die Ausrichtung ist gut, stabile Verfügbarkeit.
Die Ausrichtung ist sehr gut.
