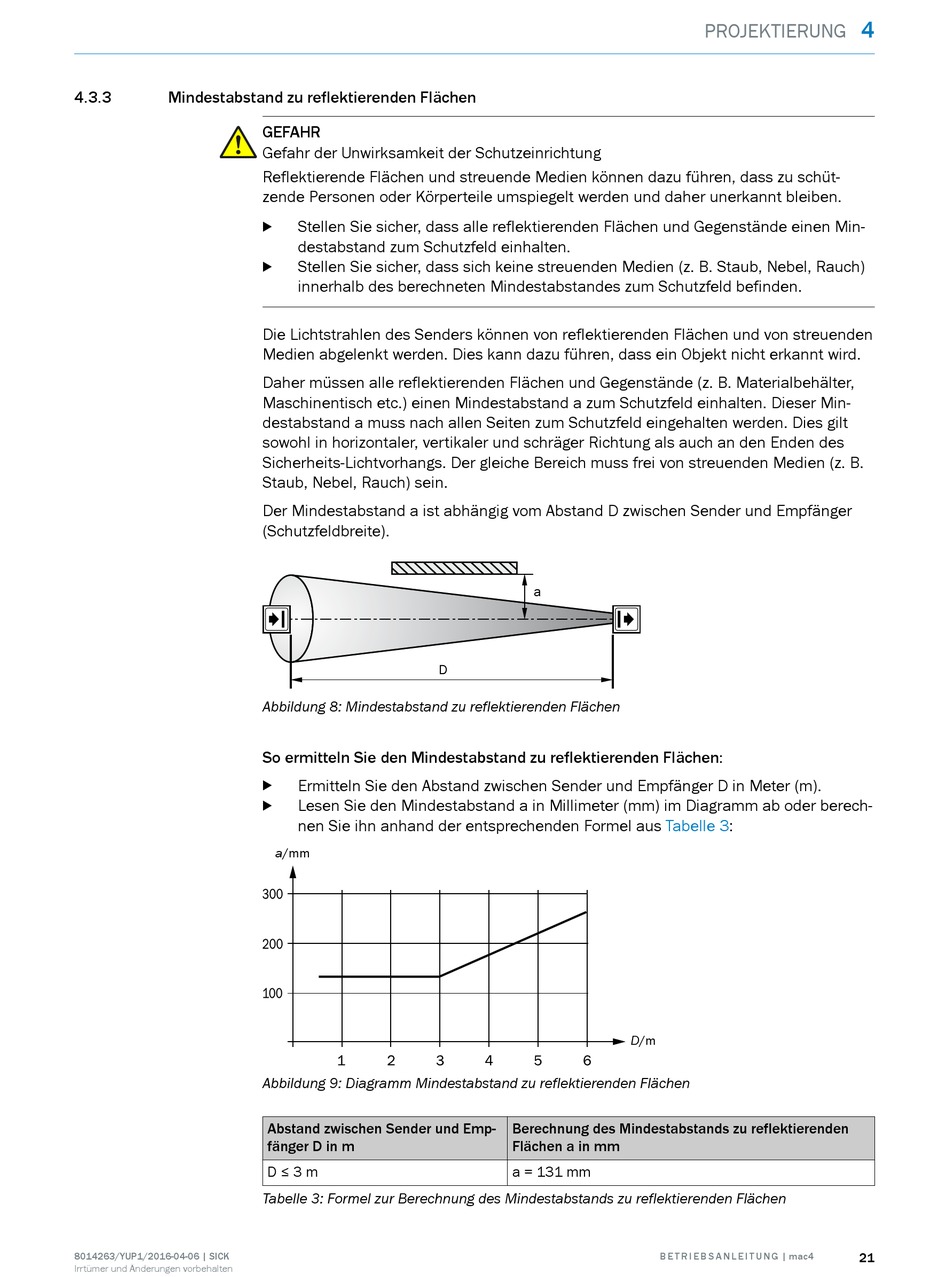

4.3.3 Mindestabstand zu reflektierenden Flächen
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Reflektierende Flächen und streuende Medien können dazu führen, dass zu schüt‐
zende Personen oder Körperteile umspiegelt werden und daher unerkannt bleiben.
Stellen Sie sicher, dass alle reflektierenden Flächen und Gegenstände einen Min‐
b
destabstand zum Schutzfeld einhalten.
Stellen Sie sicher, dass sich keine streuenden Medien (z. B. Staub, Nebel, Rauch)
b
innerhalb des berechneten Mindestabstandes zum Schutzfeld befinden.
Die Lichtstrahlen des Senders können von reflektierenden Flächen und von streuenden
Medien abgelenkt werden. Dies kann dazu führen, dass ein Objekt nicht erkannt wird.
Daher müssen alle reflektierenden Flächen und Gegenstände (z. B. Materialbehälter,
Maschinentisch etc.) einen Mindestabstand a zum Schutzfeld einhalten. Dieser Min‐
destabstand a muss nach allen Seiten zum Schutzfeld eingehalten werden. Dies gilt
sowohl in horizontaler, vertikaler und schräger Richtung als auch an den Enden des
Sicherheits-Lichtvorhangs. Der gleiche Bereich muss frei von streuenden Medien (z. B.
Staub, Nebel, Rauch) sein.
Der Mindestabstand a ist abhängig vom Abstand D zwischen Sender und Empfänger
(Schutzfeldbreite).
D
Abbildung 8: Mindestabstand zu reflektierenden Flächen
So ermitteln Sie den Mindestabstand zu reflektierenden Flächen:
Ermitteln Sie den Abstand zwischen Sender und Empfänger D in Meter (m).
b
Lesen Sie den Mindestabstand a in Millimeter (mm) im Diagramm ab oder berech‐
b
nen Sie ihn anhand der entsprechenden Formel aus
a/mm
Abbildung 9: Diagramm Mindestabstand zu reflektierenden Flächen
Abstand zwischen Sender und Emp‐
fänger D in m
D ≤ 3 m
Tabelle 3: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
a
Tabelle
D/m
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 131 mm
