5.4

Montieren

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
3.

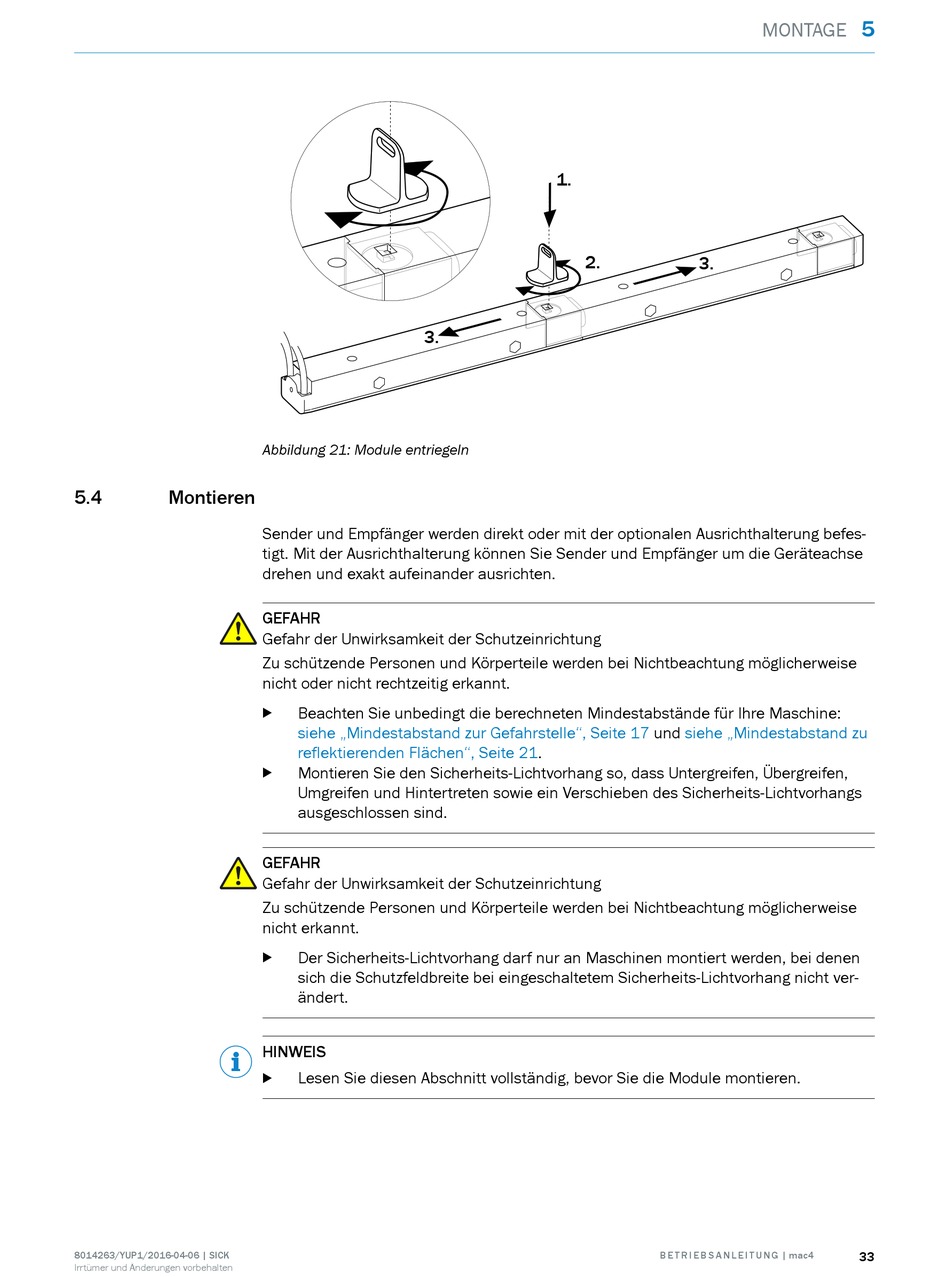

Abbildung 21: Module entriegeln
Sender und Empfänger werden direkt oder mit der optionalen Ausrichthalterung befes‐
tigt. Mit der Ausrichthalterung können Sie Sender und Empfänger um die Geräteachse
drehen und exakt aufeinander ausrichten.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Beachten Sie unbedingt die berechneten Mindestabstände für Ihre Maschine:
b
siehe „Mindestabstand zur Gefahrstelle", Seite 17
reflektierenden Flächen", Seite
Montieren Sie den Sicherheits-Lichtvorhang so, dass Untergreifen, Übergreifen,
b
Umgreifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs
ausgeschlossen sind.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie die Module montieren.
b
1.
2.
und siehe „Mindestabstand zu
21.
B E T R I E B S A N L E I T U N G | mac4
5
MONTAGE
3.
33
