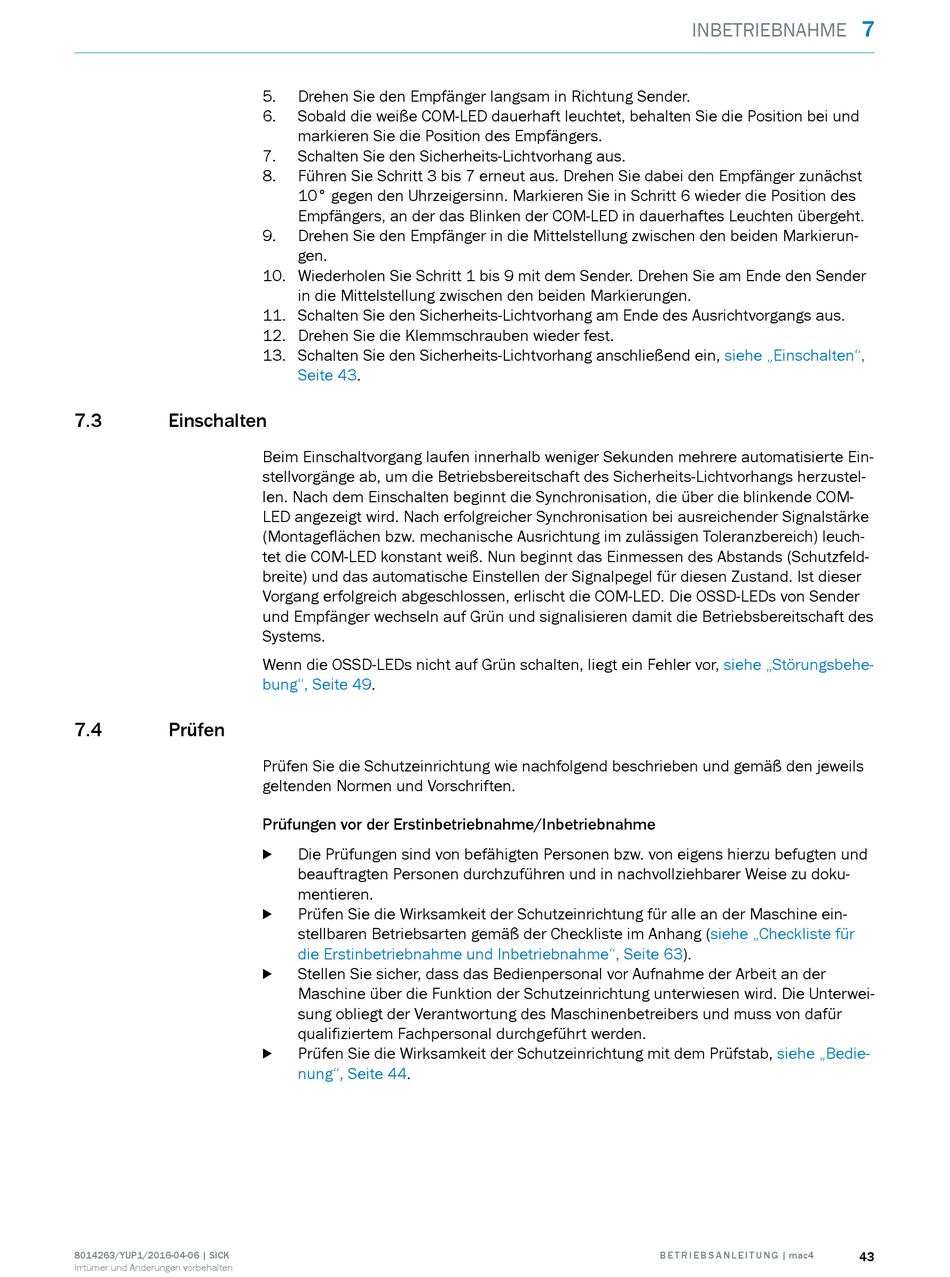

7.3

Einschalten

7.4 Prüfen
8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
5. Drehen Sie den Empfänger langsam in Richtung Sender.
6. Sobald die weiße COM-LED dauerhaft leuchtet, behalten Sie die Position bei und
markieren Sie die Position des Empfängers.
7. Schalten Sie den Sicherheits-Lichtvorhang aus.
8. Führen Sie Schritt 3 bis 7 erneut aus. Drehen Sie dabei den Empfänger zunächst
10° gegen den Uhrzeigersinn. Markieren Sie in Schritt 6 wieder die Position des
Empfängers, an der das Blinken der COM-LED in dauerhaftes Leuchten übergeht.
9. Drehen Sie den Empfänger in die Mittelstellung zwischen den beiden Markierun‐
gen.
10. Wiederholen Sie Schritt 1 bis 9 mit dem Sender. Drehen Sie am Ende den Sender
in die Mittelstellung zwischen den beiden Markierungen.
11. Schalten Sie den Sicherheits-Lichtvorhang am Ende des Ausrichtvorgangs aus.
12. Drehen Sie die Klemmschrauben wieder fest.
13. Schalten Sie den Sicherheits-Lichtvorhang anschließend ein,
Seite 43.
Beim Einschaltvorgang laufen innerhalb weniger Sekunden mehrere automatisierte Ein‐
stellvorgänge ab, um die Betriebsbereitschaft des Sicherheits-Lichtvorhangs herzustel‐
len. Nach dem Einschalten beginnt die Synchronisation, die über die blinkende COM-
LED angezeigt wird. Nach erfolgreicher Synchronisation bei ausreichender Signalstärke
(Montageflächen bzw. mechanische Ausrichtung im zulässigen Toleranzbereich) leuch‐
tet die COM-LED konstant weiß. Nun beginnt das Einmessen des Abstands (Schutzfeld‐
breite) und das automatische Einstellen der Signalpegel für diesen Zustand. Ist dieser
Vorgang erfolgreich abgeschlossen, erlischt die COM-LED. Die OSSD-LEDs von Sender
und Empfänger wechseln auf Grün und signalisieren damit die Betriebsbereitschaft des
Systems.
Wenn die OSSD-LEDs nicht auf Grün schalten, liegt ein Fehler vor,
bung", Seite 49.
Prüfen Sie die Schutzeinrichtung wie nachfolgend beschrieben und gemäß den jeweils
geltenden Normen und Vorschriften.
Prüfungen vor der Erstinbetriebnahme/Inbetriebnahme
Die Prüfungen sind von befähigten Personen bzw. von eigens hierzu befugten und
b
beauftragten Personen durchzuführen und in nachvollziehbarer Weise zu doku‐
mentieren.
Prüfen Sie die Wirksamkeit der Schutzeinrichtung für alle an der Maschine ein‐
b
stellbaren Betriebsarten gemäß der Checkliste im Anhang
die Erstinbetriebnahme und Inbetriebnahme", Seite
Stellen Sie sicher, dass das Bedienpersonal vor Aufnahme der Arbeit an der
b
Maschine über die Funktion der Schutzeinrichtung unterwiesen wird. Die Unterwei‐
sung obliegt der Verantwortung des Maschinenbetreibers und muss von dafür
qualifiziertem Fachpersonal durchgeführt werden.
Prüfen Sie die Wirksamkeit der Schutzeinrichtung mit dem Prüfstab,
b
nung", Seite 44.
INBETRIEBNAHME
siehe „Einschalten",
siehe „Störungsbehe‐
(siehe „Checkliste für
63).
siehe „Bedie‐
