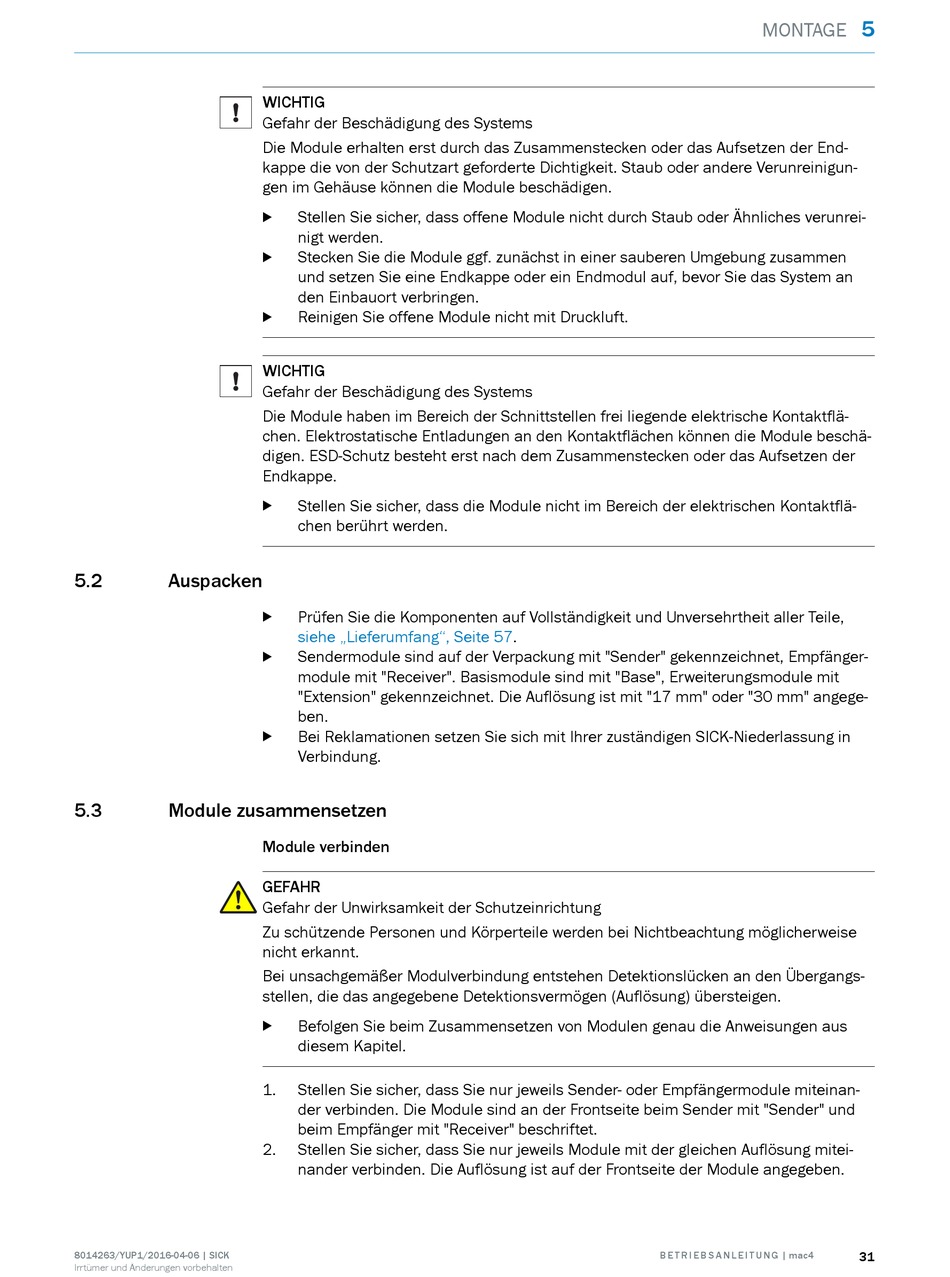

5.2

Auspacken

5.3

Module zusammensetzen

8014263/YUP1/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
WICHTIG
Gefahr der Beschädigung des Systems
Die Module erhalten erst durch das Zusammenstecken oder das Aufsetzen der End‐
kappe die von der Schutzart geforderte Dichtigkeit. Staub oder andere Verunreinigun‐
gen im Gehäuse können die Module beschädigen.
Stellen Sie sicher, dass offene Module nicht durch Staub oder Ähnliches verunrei‐
b
nigt werden.
Stecken Sie die Module ggf. zunächst in einer sauberen Umgebung zusammen
b
und setzen Sie eine Endkappe oder ein Endmodul auf, bevor Sie das System an
den Einbauort verbringen.
Reinigen Sie offene Module nicht mit Druckluft.
b
WICHTIG
Gefahr der Beschädigung des Systems
Die Module haben im Bereich der Schnittstellen frei liegende elektrische Kontaktflä‐
chen. Elektrostatische Entladungen an den Kontaktflächen können die Module beschä‐
digen. ESD-Schutz besteht erst nach dem Zusammenstecken oder das Aufsetzen der
Endkappe.
Stellen Sie sicher, dass die Module nicht im Bereich der elektrischen Kontaktflä‐
b
chen berührt werden.
Prüfen Sie die Komponenten auf Vollständigkeit und Unversehrtheit aller Teile,
b
siehe „Lieferumfang", Seite
Sendermodule sind auf der Verpackung mit "Sender" gekennzeichnet, Empfänger‐
b
module mit "Receiver". Basismodule sind mit "Base", Erweiterungsmodule mit
"Extension" gekennzeichnet. Die Auflösung ist mit "17 mm" oder "30 mm" angege‐
ben.
Bei Reklamationen setzen Sie sich mit Ihrer zuständigen SICK-Niederlassung in
b
Verbindung.
Module verbinden
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Bei unsachgemäßer Modulverbindung entstehen Detektionslücken an den Übergangs‐
stellen, die das angegebene Detektionsvermögen (Auflösung) übersteigen.
Befolgen Sie beim Zusammensetzen von Modulen genau die Anweisungen aus
b
diesem Kapitel.
1. Stellen Sie sicher, dass Sie nur jeweils Sender- oder Empfängermodule miteinan‐
der verbinden. Die Module sind an der Frontseite beim Sender mit "Sender" und
beim Empfänger mit "Receiver" beschriftet.
2. Stellen Sie sicher, dass Sie nur jeweils Module mit der gleichen Auflösung mitei‐
nander verbinden. Die Auflösung ist auf der Frontseite der Module angegeben.
57.
