Betriebsanleitung Modulares Lichtgitter MLG/XLG

Montage

6 Montage
6.1

Montageablauf

6.1.1 Sender und Empfänger ausrichten
30 © SICK AG • Advanced Industrial Sensors • Irrtümer und Änderungen vorbehalten • 8014134.X312
1. Montageort unter Berücksichtigung der Montagehinweise für die
Sender und Empfänger bestimmen.
→ Siehe diese Seite, Kapitel 6.2.
2. Empfänger fest montieren.
→ Siehe Seite 37, Kapitel 6.3.
3. Sender so montieren, dass sich der Sender in seiner Halterung
noch nach links und rechts drehen lässt.
4. Elektrischen Anschluss durchführen.
→ Siehe Seite 40, Kapitel 7.
5. Sender zum Empfänger ausrichten. Bei korrekter Ausrichtung
leuchtet am Empfänger die gelbe LED dauerhaft.
6. Sender fest montieren.
HINWEIS!
Der Sender muss immer zum Empfänger ausgerichtet
werden.

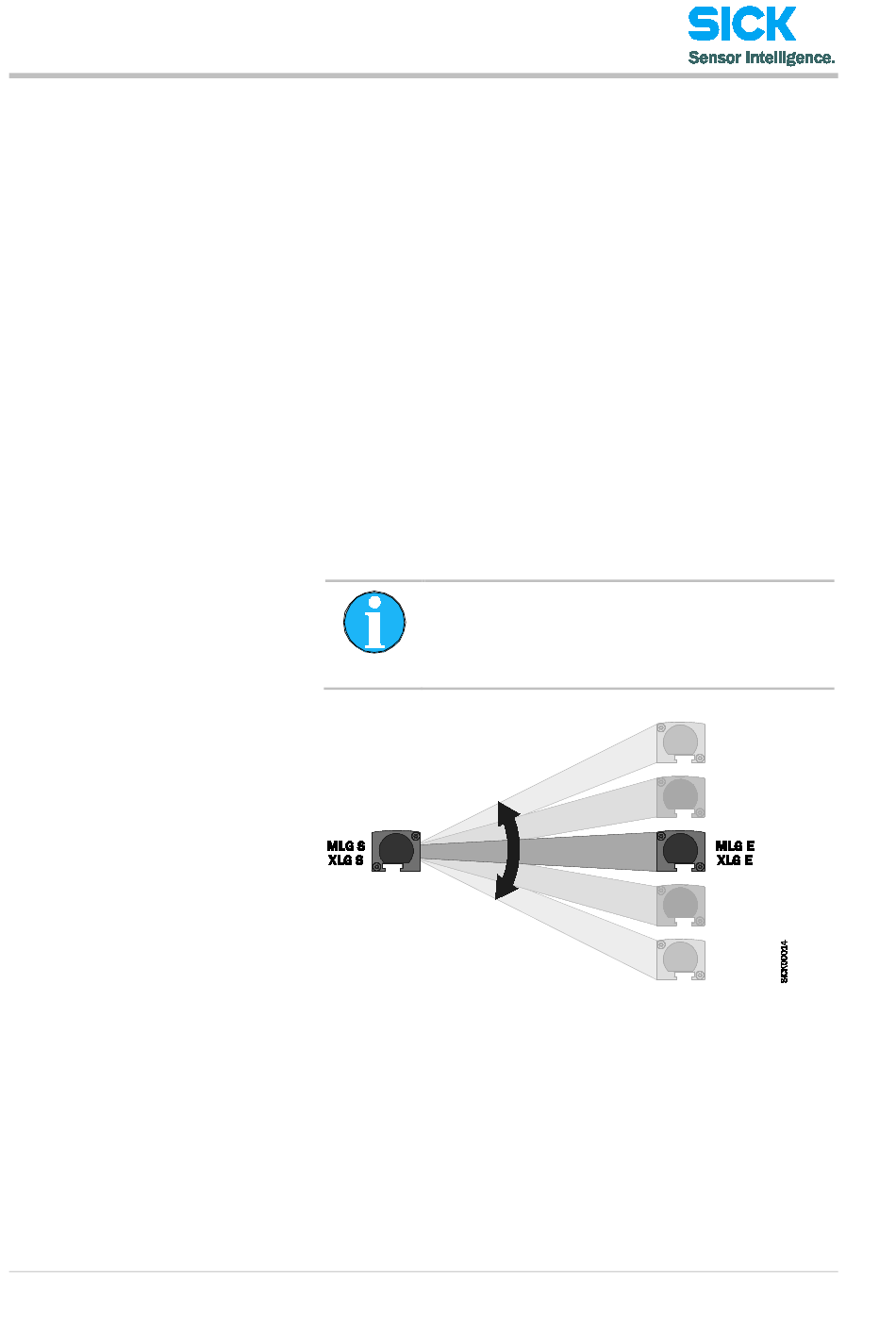

Abb. 18: Sender zum Empfänger ausrichten, Ansicht von oben
